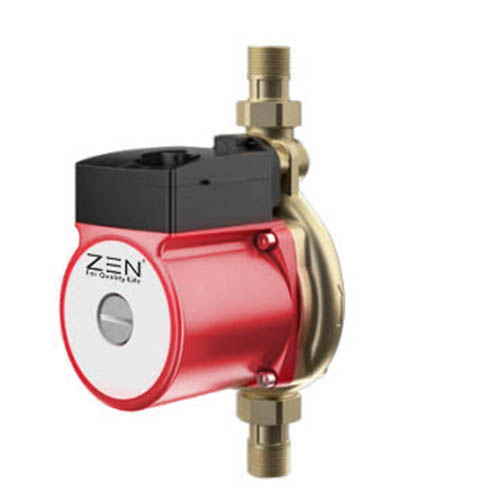

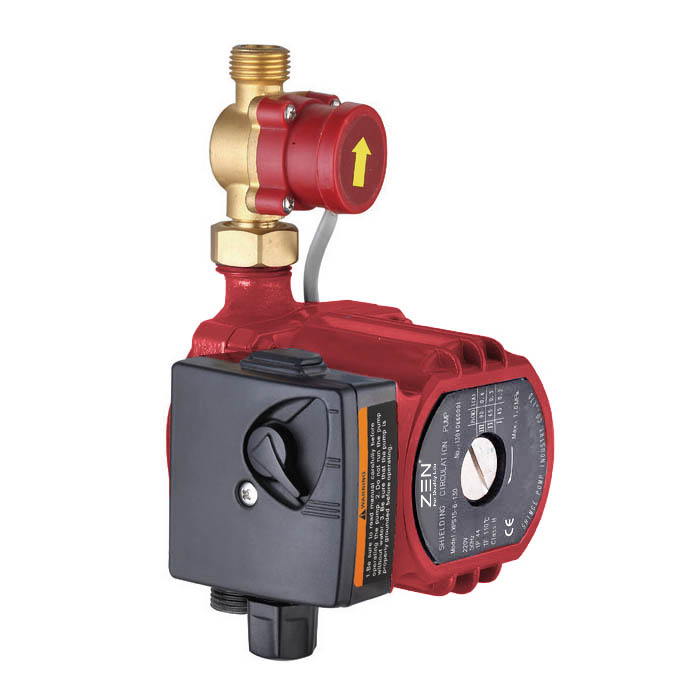

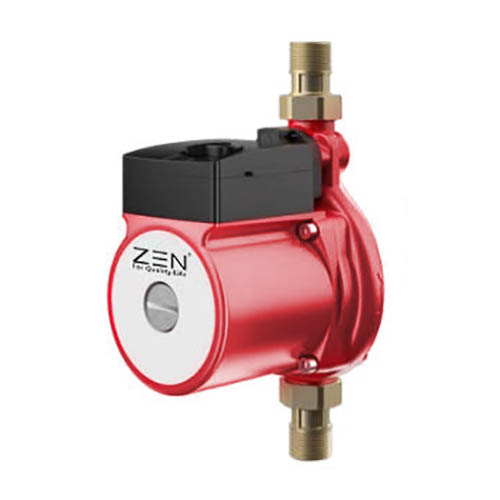

Pompe de surpression ZP(S) de haute qualité de ZEN Machinery pour augmenter automatiquement la pression dans l'eau du robinet domestique, augmenter la pression dans les systèmes solaires, augmenter la pression dans les conduites d'eau chaude ou froide, etc.
◎ Température du liquide : + 2°C - + 90°C
◎ Température ambiante maximale + 40°C
◎ Pression maximale 10 bars.
◎ Classe de protection : IP44
◎ Connexion : 220 V/50 Hz, 220 V/60 Hz, 127 V/60 Hz
◎ Classe d'isolation : H
◎ Caractéristiques de pompage des fluides : Propre, exempt d'huiles solides et minérales, non toxique, chimiquement neutre, similaire aux propriétés de l'eau.
◎ Installation : L'axe du moteur doit être dans le sens horizontal
◎ pH : 6,5 - 8,5
◎ Mode automatique et manuel
◎ Faible bruit, aucune fuite
◎ Contrôle automatique du commutateur de débit
Débit maximum : 3,5 m3/h
Pression d'eau maximale : 12 m

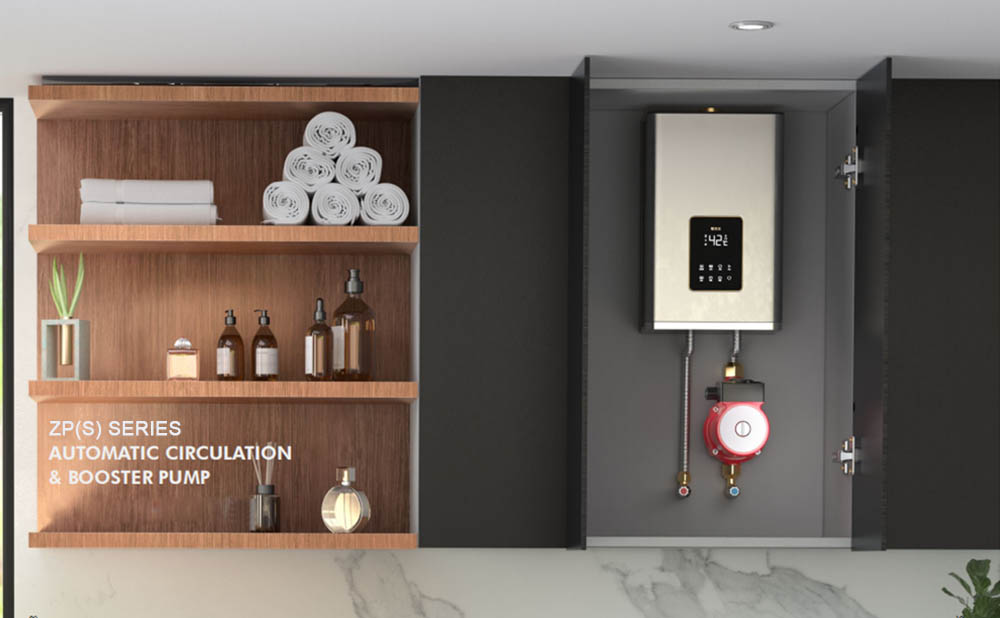

Pression automatique pour l'eau du robinet domestique, pression dans les installations solaires, pression dans les conduites d'eau chaude ou froide, etc.
◎ Le produit peut être personnalisé en fonction de la tension et de la fréquence du client.

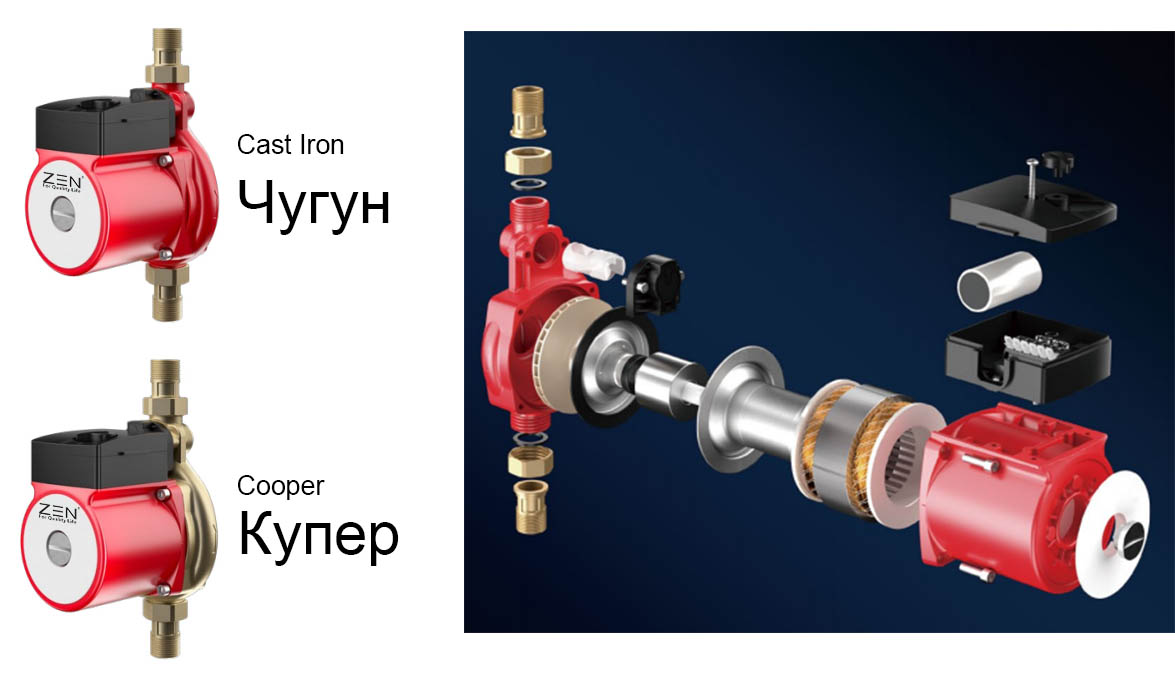

◎ Corps de pompe en laiton, corps de pompe émaillé, corps de pompe en acier inoxydable

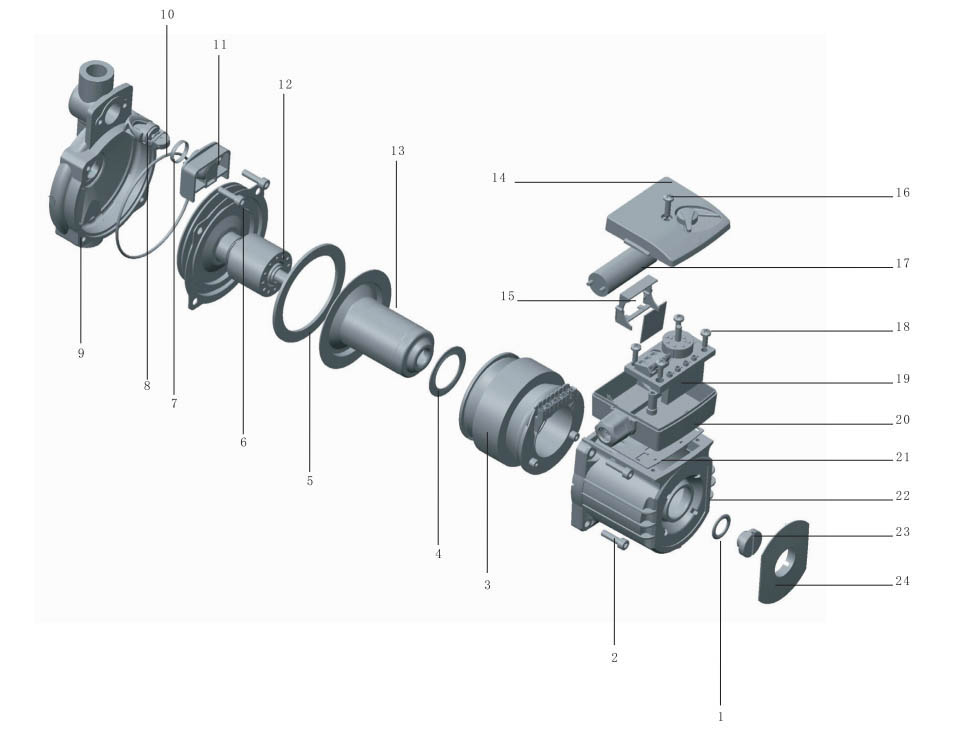

| Pos. |
Composant | Matériel |
| 1 | joint torique | EPDM |
| 2 | Vis à tête hexagonale | Acier |
| 3 | Stator | / |
| 4 | Joint torique I | EPDM |
| 5 | joint torique l | EPDM |
| 6 | Vis à tête hexagonale | Acier |
| 7 | joint torique | EPDM |
| 8 | Changement de flux | / |
| 9 | Corps de pompe | Fonte |
| 10 | joint torique | EPDM |
| 11 | Couvercle du commutateur de débit | PA66G30 |
| 12 | Turbine Arbre Palier de butée Roulement radial |
PESG30 Céramique Graphite Céramique |
| Pos. | Composant | Matériel |
| 13 | Boîte rotative | Acier inoxydable |
| 14 | Couvercle de boîte à bornes | ABS |
| 15 | Support de carte PCB | PA66G30 |
| 16 | Vis autotaraudeuse | Acier inoxydable |
| 17 | Condenseur | / |
| 18 | Vis | Acier |
| 19 | PCB | / |
| 20 | Base de boîte à bornes | PA66G30 |
| 21 | Joint de boîte à bornes | EPDM |
| 22 | Carter de stator | Aluminium |
| 23 | Soupape d'air | Laiton |
| 24 | Plaque | PA6 |

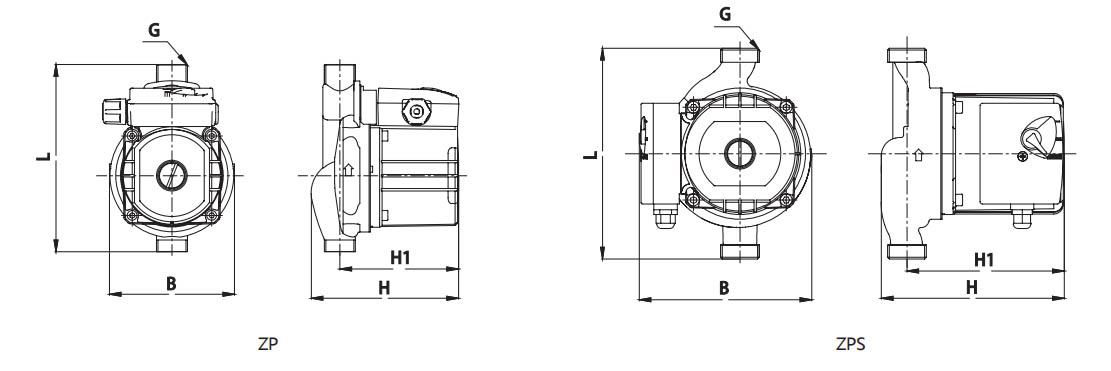

| Modèle | Dim. (mm) | Union |
N.W. (kg) | ||||
| H | H1 | L | G | B | |||
| ZP15-9-160 | 125 | 102 | 160 | ¾" | 105 | G¾" à G½" | 2.6 |
| ZPS15-9-140 | 125 | 102 | 140 | ¾" | 105 | G¾" à G½" | |
| ZPS20-12-180 | 156 | 135 | 180 | 1" | 145 | G1"à G¾" | 4.6 |

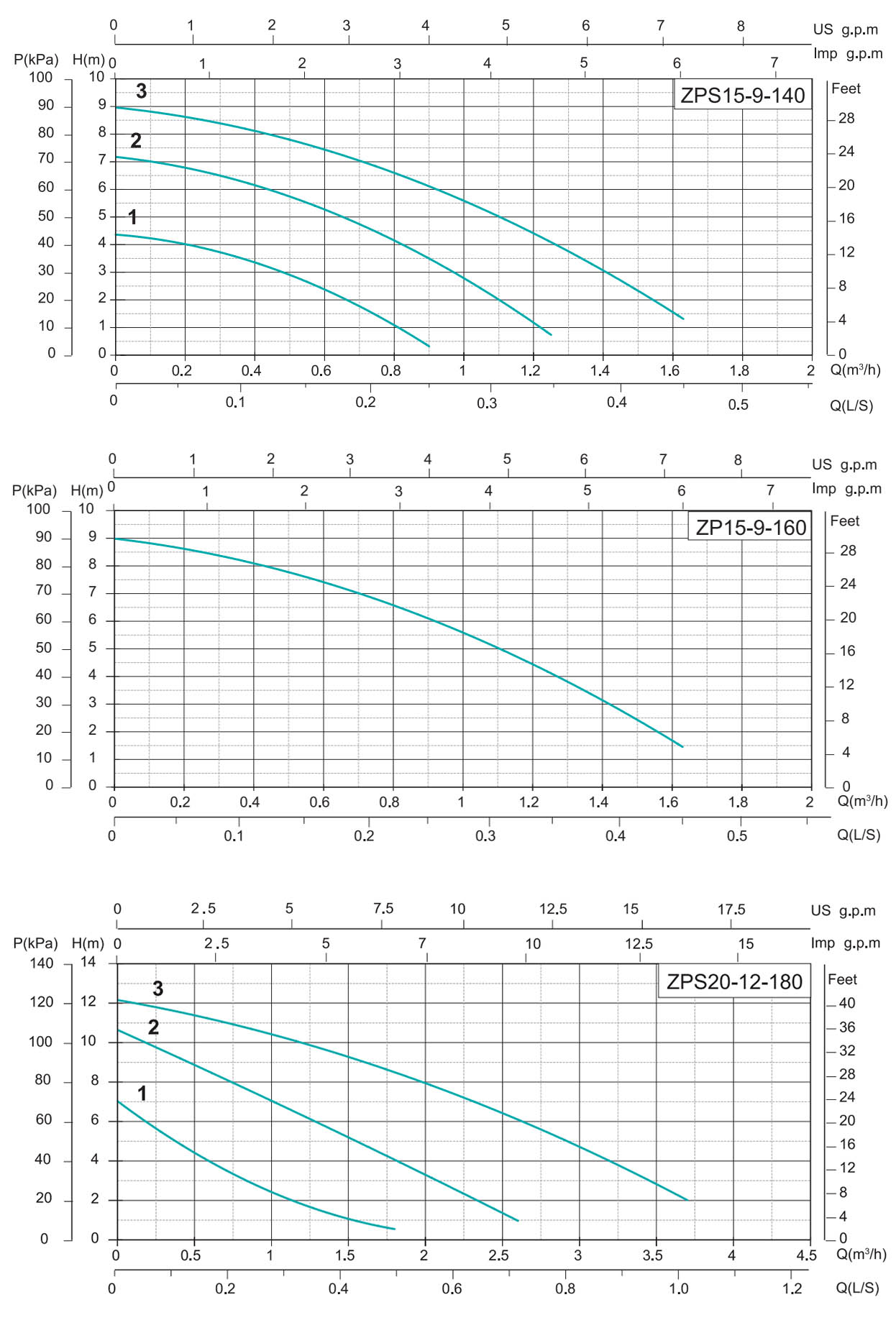

| Modèle | Vitesse | Entrée pouvoir P1(W) |
Courant (A) | Condenseur |
Distance entre les tuyaux (mm) |
Max. Tête (m) |
Tous ascenseur (m) |
Max. Flux (m³/h) |
Inter Boxe |
Boîte extérieure |
20" Chargement Quantité (pièces) |
||||||
| µF/450V | µF/250V | ||||||||||||||||
| 220 V/50 Hz | 220 V/60 Hz | 127 V/60 Hz | 220 V/50 Hz/60 Hz | 127 V/60 Hz | G.W. (kg) |
Faible. (L × L × H) |
Pièces/ RCT |
Faible. (L × L × H) |
G.W. (kg) |
||||||||
| ZP15-9-160 | - | 120 | 0.48 | 0.48 | 0.95 | 3 | 10 | 160 | 9 | 0~9 | 1.6 |
2.8 |
180x120x135 |
8 |
380x260x290 |
23 |
5880 |
| ZPS15-9-140 | 3 | 120 | 0.48 | 0.48 | 0.95 | 3 | 10 | 140 | 9 | 0~9 | 1.6 | ||||||
| 2 | 85 | 0.38 | 0.38 | 0.66 | |||||||||||||
| 1 | 60 | 0.26 | 0.26 | 0.45 | |||||||||||||
| ZPS20-12-180 | 3 | 245 | 1.04 | 1.04 | 1.80 | 6 | 20 | 180 | 12 | 0~12 | 3.5 | 5 | 200x160x180 | 4 | 415x340x200 | 21 | 3200 |
| 2 | 210 | 0.92 | 0.92 | 1.60 | |||||||||||||
| 1 | 140 | 0.63 | 0.63 | 1.10 | |||||||||||||
