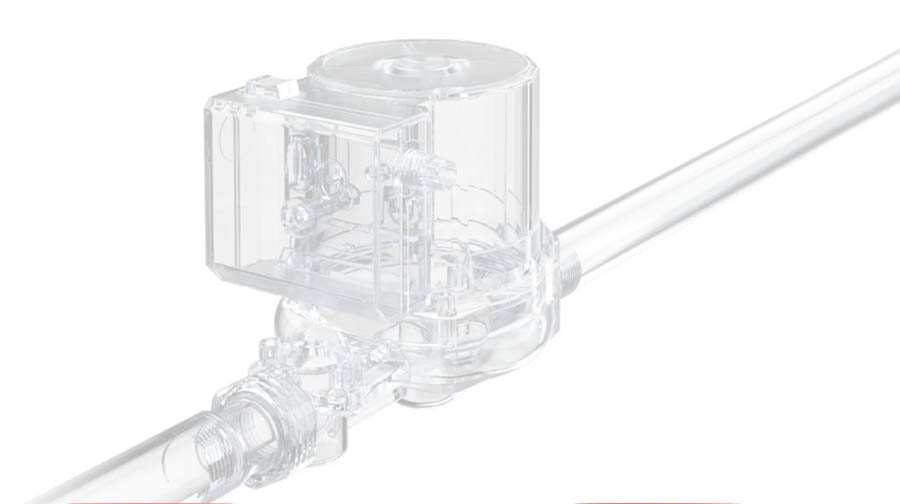

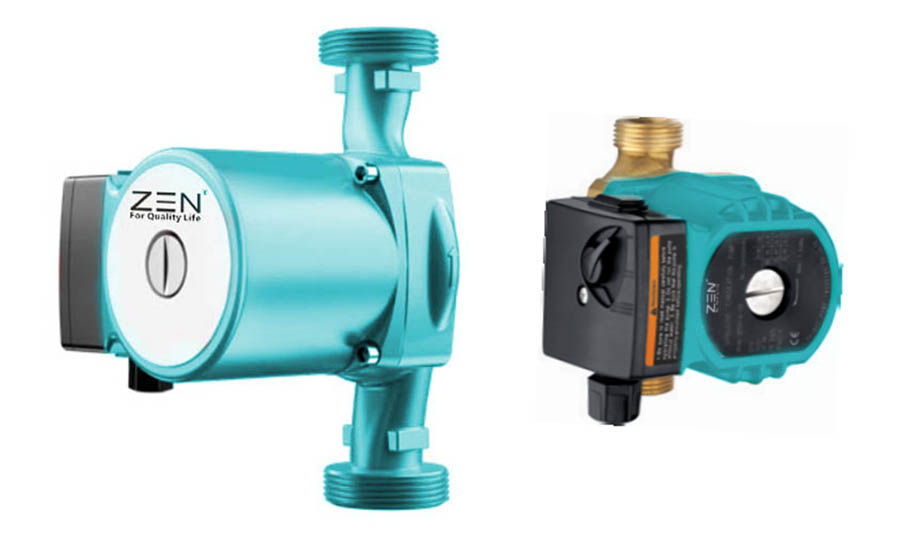

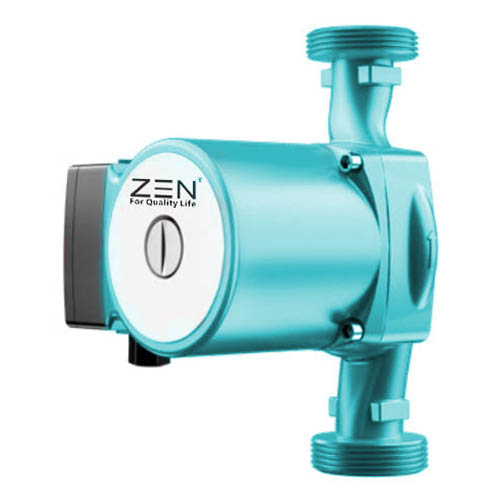

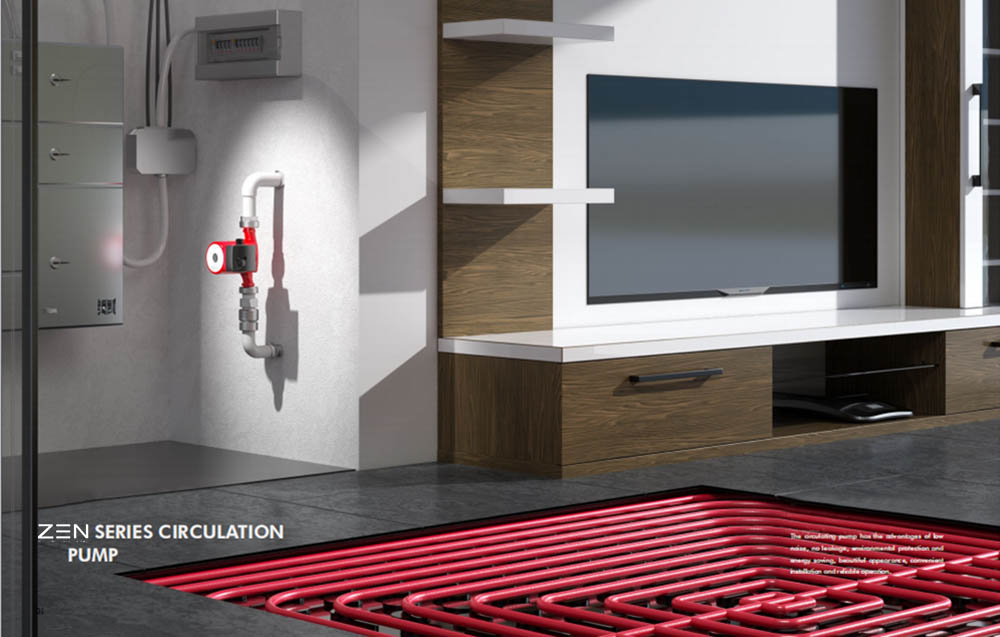

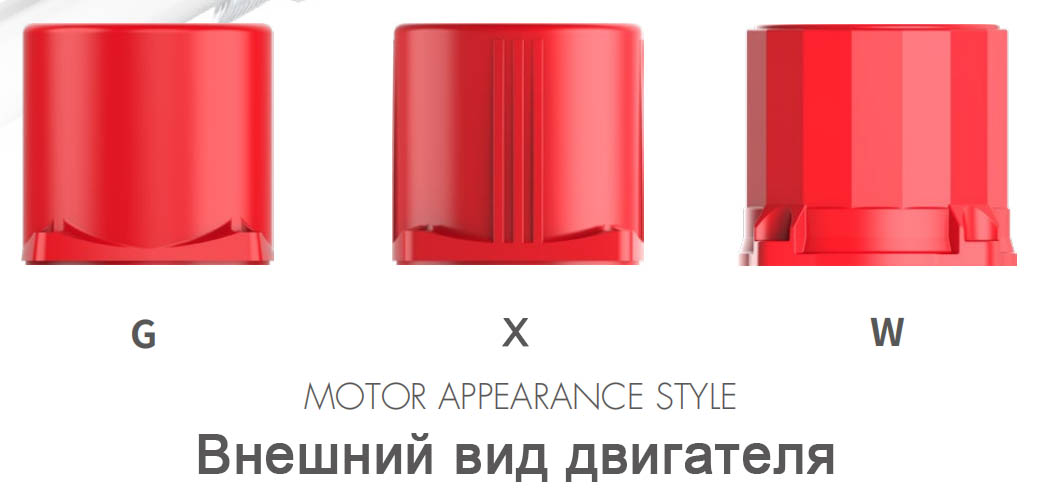

Pompe de circulation ZEN La pompe de circulation de haute qualité est conçue pour la circulation de liquides dans les systèmes de chauffage et de climatisation. Les pompes avec boîtiers en bronze ou en acier inoxydable conviennent également pour une utilisation dans les systèmes d'eau chaude. Des exemples d'applications typiques sont un système de chauffage au sol à eau mixte, un système de circulation d'eau chaude utilisant l'énergie de l'air, un système de circulation d'eau chaude utilisant l'énergie solaire, etc.
◎ Température du liquide : + 2°C - + 110°C
◎ Température ambiante maximale + 40°C
◎ Pression maximale 10 bars.
◎ Classe de protection : IP44
◎ Connexion à l'alimentation : 220V / 50Hz
◎ Classe d'isolation : H
◎ Caractéristiques de pompage des fluides : Propre, exempt d'huiles solides et minérales, non toxique, chimiquement neutre, similaire aux propriétés de l'eau.
◎ Installation : L'axe du moteur doit être dans le sens horizontal
◎ pH : 6,5 - 8,5
◎ Régulation à trois vitesses
◎ Faible bruit
◎ Aucune fuite
Débit maximum : 10 m3/h
Pression d'eau maximale : 12 m
Les pompes ZEN sont conçues pour faire circuler des fluides dans les systèmes de chauffage et de climatisation. Les pompes avec corps en bronze ou en acier inoxydable conviennent également aux systèmes d'eau chaude. Les applications typiques incluent les systèmes de chauffage hybrides hydrothermiques/géothermiques, les systèmes de circulation d'eau chaude à air, les systèmes de circulation d'eau chaude solaire, etc.
◎ Le produit peut être personnalisé en fonction de la tension et de la fréquence du client.
◎ Corps de pompe en laiton, corps de pompe émaillé, corps de pompe en acier inoxydable

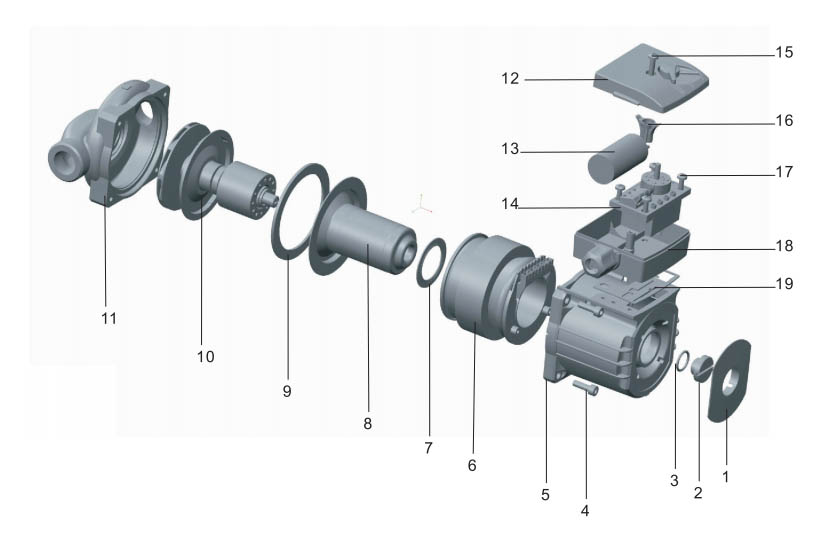

| Pos. |
Composant | Matériel |
| 1 | Plaque | PA6 |
| 2 | Soupape d'air | Laiton |
| 3 | Joint torique | EPDM |
| 4 | Vis à tête hexagonale | Acier |
| 5 | Carter de stator | Aluminium |
| 6 | Stator | / |
| 7 | Joint torique II | EPDM |
| 8 | Boîte rotative | Acier inoxydable |
| 9 | Joint torique l | EPDM |
| 10 | Turbine Arbre Palier de butée Roulement radial |
PESG30 Céramique Graphite Céramique |
| 11 | Corps de pompe | Fonte |
| 12 | Couvercle de boîte à bornes | ABS |
| 13 | Condenseur | / |
| 14 | PCB | / |
| 15 | Vis autotaraudeuse | Acier inoxydable |
| 16 | Support de condensateur | ABS |
| 17 | Vis | Acier |
| 18 | Base de boîte à bornes | PA66G30 |
| 19 | Joint de boîte à bornes | EPDM |

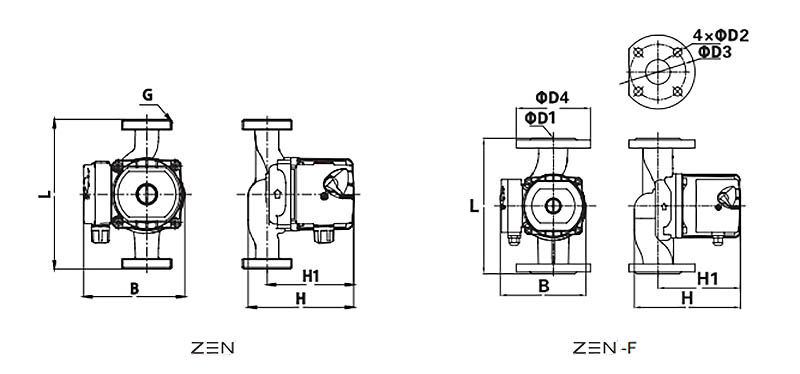

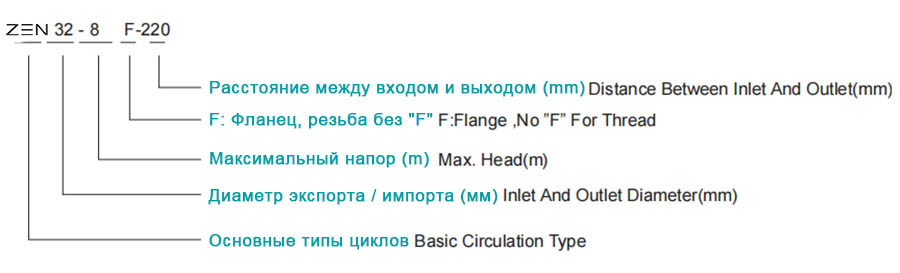

| Modèle | Dim. (mm) | Unions ou bride |
N.W (kg) | ||||||||
| H | H1 | L | G | B | D1 | D2 | D3 | D4 | |||
| ZEN15-4-130 | 120 | 105 | 130 | G¾" | 125 | _ | _ | _ | _ | G¾"à G½" | 2.3 |
| ZEN15-6-130 | |||||||||||
| ZEN15-9-140 | 125 | 102 | 140 | G¾" | 105 | _ | _ | _ | _ | G¾"à G½" | 2.6 |
| ZEN20-4-130 | 125 | 105 | 130 | G1" | 130 | _ | _ | _ | _ | G1"à G¾" | 2.5 |
| ZEN20-6-130 | |||||||||||
| ZEN25-4-130 | 125 | 105 | 130 | G1½" | 130 | _ | _ | _ | _ | G1½" à G1" | 2.8 |
| ZEN25-6-130 | |||||||||||
| ZEN25-4-180 | 125 | 105 | 180 | G1½" | 130 | _ | _ | _ | _ | G1½" à G1" | 3 |
| ZEN25-6-180 | |||||||||||
| ZEN32-4-180 | 130 | 105 | 180 | G2" | 130 | _ | _ | _ | _ | G2" à G 1¼" | 3.4 |
| ZEN32-6-180 | |||||||||||
| ZEN20-12-180 | 160 | 135 | 180 | G1" | 150 | _ | _ | _ | _ | G1"à G¾" | 4.6 |
| ZEN25-8-180 | 160 | 130 | 180 | G1½" | 150 | _ | _ | _ | _ | G1½" à G1" | 4.8 |
| ZEN25-12-180 | |||||||||||
| ZEN32-8-180 | 170 | 130 | 180 | G2" | 150 | _ | _ | _ | _ | G2" à G 1¼" | 5.2 |

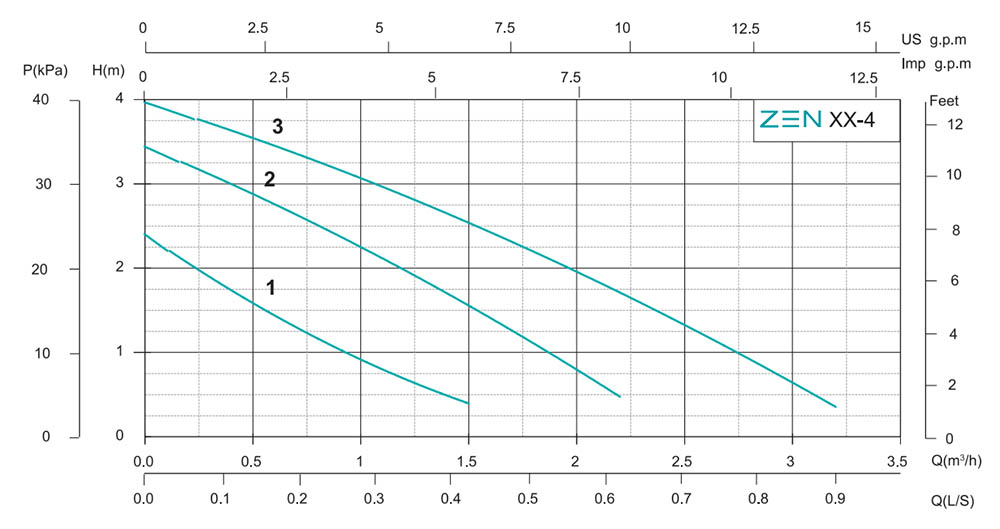

| Modèle | Vitesse | Puissance d'entrée P1(W) |
Courant (A) | Condenseur | Distance entre les tuyaux (mm) |
MAX. EFFORT (m) |
Tous ascenseur (m) |
MAX. COULER (m3/heure) |
Inter Boxe |
Boîte extérieure |
20" Chargement Quantité (pièces) |
||||||
| µF/450V | µF/250V | ||||||||||||||||
| 220 V 50 Hz | 220 V 60 Hz | 127 V 60 Hz | 220 V 50 Hz/60 Hz | 127 V/60 Hz | G.W (kg) | Faible. (L × L × H) | PC/CTN | Faible. (L × L × H) | G.W. (kg) | ||||||||
| ZEN15-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |

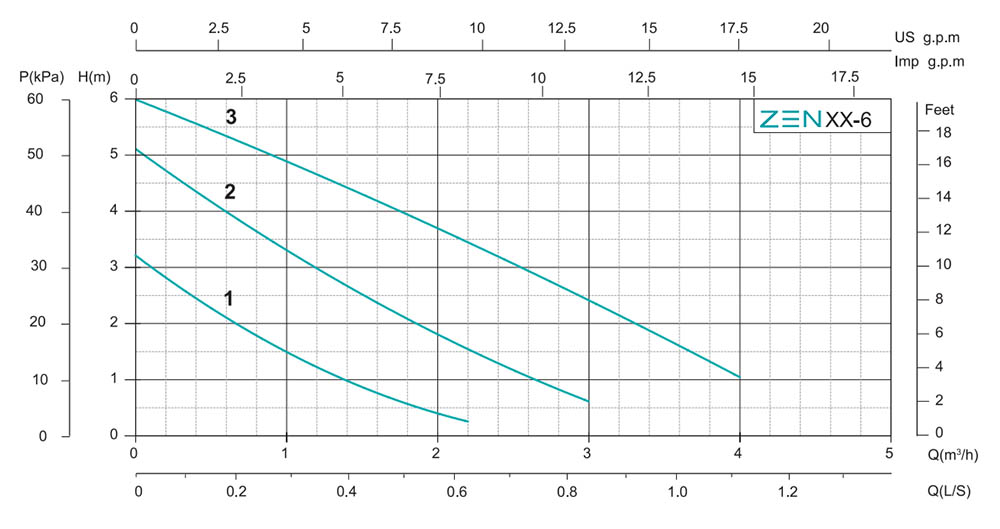

/ | / | 2 | / | 130 | 4 | 0~4 | 2 | 2.5 | 150x130x140 | 8 | 320×280×300 | 21 | 6664 |
| ZEN15-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 2 | |||||||
| ZEN15-9-140 |
3 2 1 |
120 85 60 |
0.48 0.38 0.26 |
0.48 0.38 0.26 |
0.95 0.66 0.45 |
3 | 10 | 140 | 9 | 0~9 | 1.6 | 2.8 | 180x120x135 | 8 | 380×260×290 | 23 | 5880 |
| ZEN20-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 |
4 6 |
0~4 0~6 |
2.2 2.2 |
2.7 | 150x130x140 | 8 | 320×280×300 | 22 | 6664 |
| ZEN20-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | ||||||||||
| ZEN25-4-130 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 130 | 4 | 0~4 | 3 | 3.0 | 150x130x140 | 8 | 320×280×300 | 25 | 6664 |
| ZEN25-6-130 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 3 | |||||||
| ZEN25-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0~4 | 3 | 3.2 | 200x130x155 | 8 | 415×280×330 | 26 | 4800 |
| ZEN25-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.4 |
2.5 | 6 | 6 | 0~6 | 3 | |||||||
| ZEN32-4-180 |
3 2 1 |
60 45 30 |
0.26 0.20 0.13 |
/ | / | 2 | / | 180 | 4 | 0~4 | 3.5 | 3.6 | 200x130x155 | 8 | 415×280×330 | 30 | 4800 |
| ZEN32-6-180 |
3 2 1 |
90 65 45 |
0.40 0.30 0.20 |
0.40 0.30 0.20 |
0.80 0.65 0.41 |

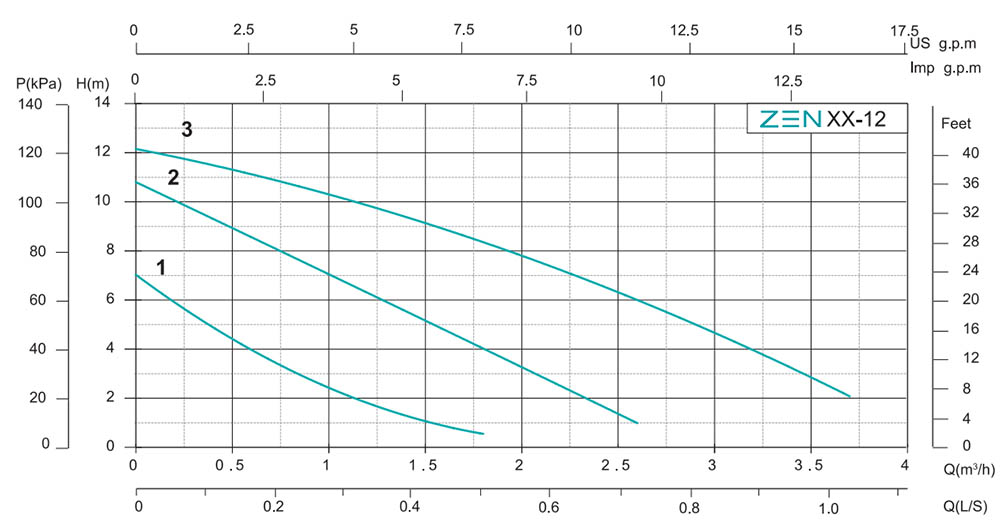

2.5 | 6 | 6 | 0~6 | 3.5 | |||||||
| ZEN20-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 180 | 12 | 0~12 | 3 | 4.8 | 200x160x180 | 4 | 415×340×200 | 20 | 3200 |

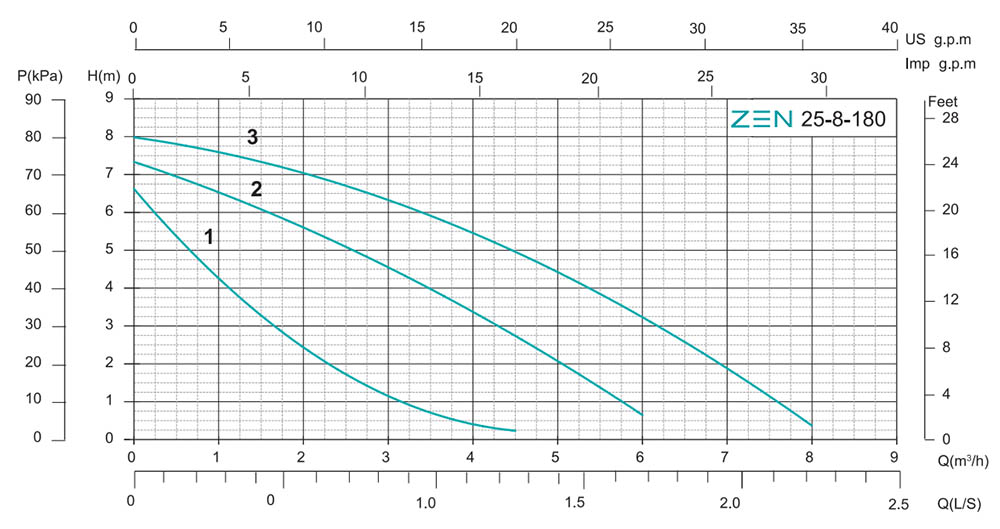

| ZEN25-8-180 |
3 2 1 |
200 185 145 |
0.83 0.78 0.62 |
0.83 0.78 0.62 |
1.65 1.55 1.45 |
6 | 15 | 8 | 0~8 | 7 | 5.0 | 21 | 3200 | ||||
| ZEN25-12-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | 20 | 12 | 0~12 | 3.5 | |||||||

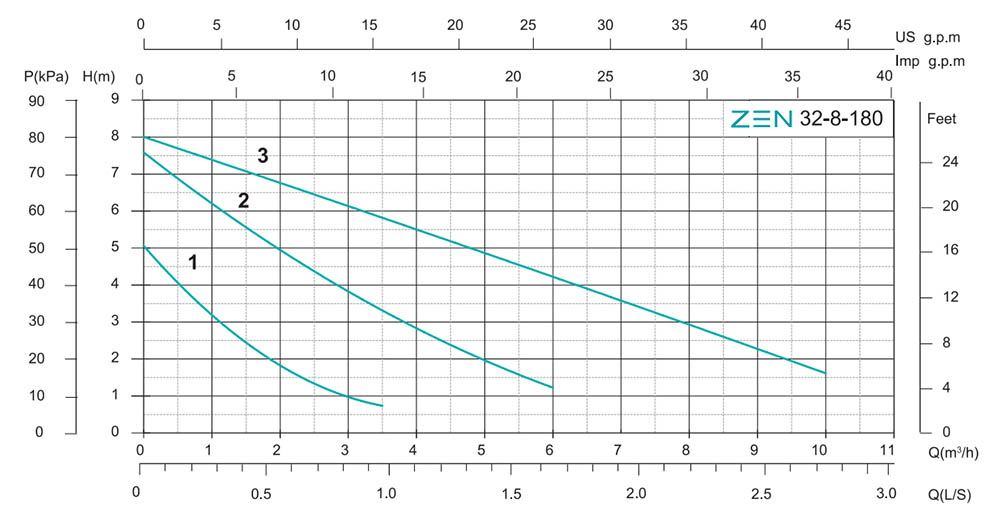

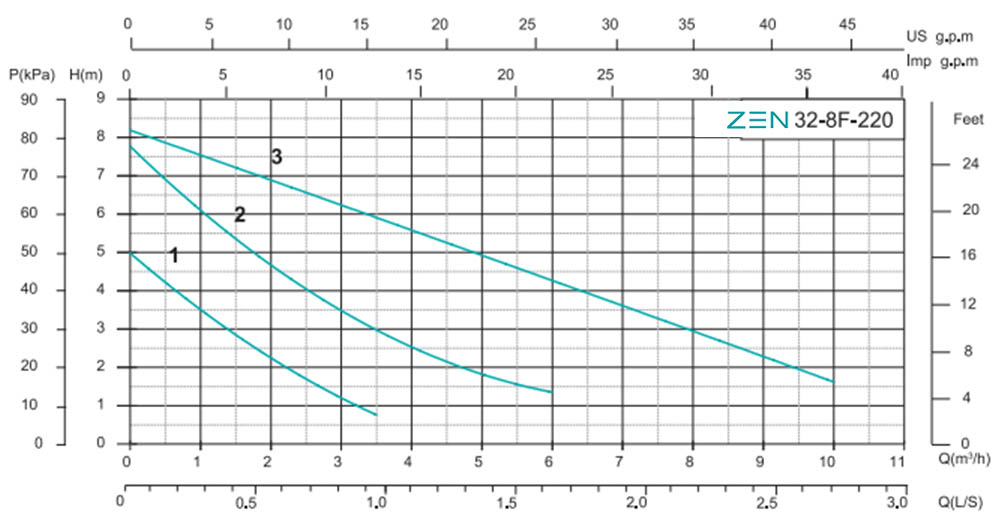

| ZEN32-8-180 |
3 2 1 |
245 210 140 |
1.04 0.92 0.63 |
1.04 0.92 0.63 |
1.80 1.60 1.10 |
6 | / | 8 | 0~8 | 10 | 5.4 | 22 | 3200 | ||||
