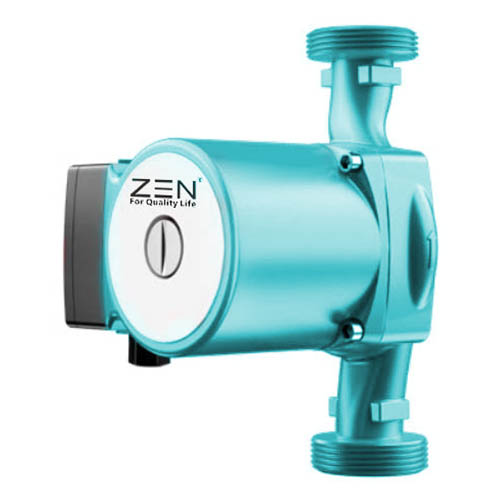

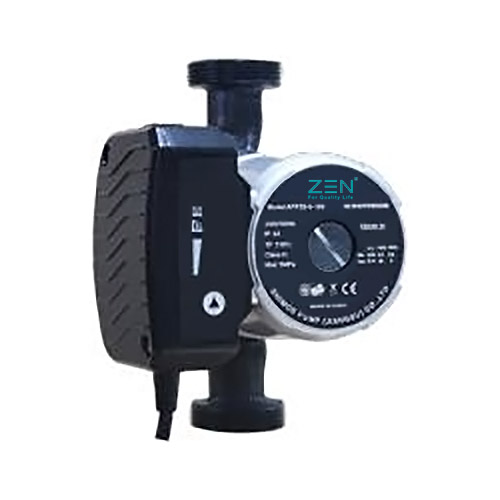

La pompe de circulation d'eau chaude de classe A de pompe à haute efficacité APF de haute qualité de ZEN Machinery est conçue pour les systèmes d'eau chaude domestique tels que les systèmes de chauffage par le sol à eau mixte, les systèmes de circulation d'eau chaude utilisant l'énergie de l'air, les systèmes de circulation d'eau chaude utilisant l'énergie solaire, ainsi que les systèmes de circulation domestiques à pression chaude et froide, etc.
◎ température du liquide : 2°C - 110°C
◎ température ambiante maximale + 40°C
◎ pression maximale 10 bars.
◎ Classe de protection : IP42 / IP44
◎ connexion électrique : 220 V - 240 V ; 50 Hz
◎ Cours : F
◎ Caractéristiques de pompage des pieds : propre, ne contenant pas d'huiles solides et minérales, non toxique, chimiquement neutre, proche des propriétés de l'eau.
◎ Installation : l'axe du moteur doit être dans le sens horizontal
◎ Consommation d'énergie minimale d'efficacité énergétique nominale "A"
◎ Contrôle intellectuel de la fréquence de la magnéto-fréquence
◎ mode pression proportionnelle
◎ mode vitesse permanente
◎ Faible bruit, absence de fuite

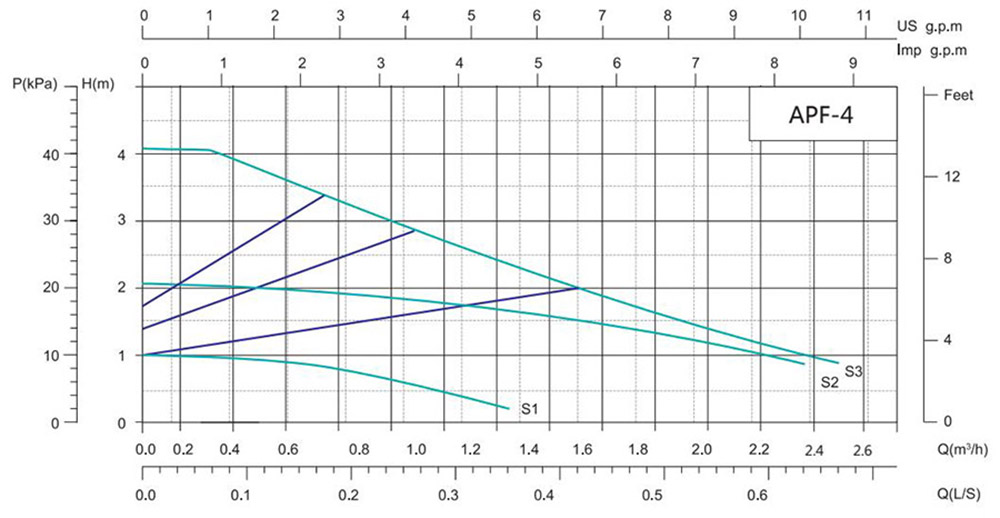

Consommation maximale : 8 m³/h
Niveau d'eau maximum : 8 m

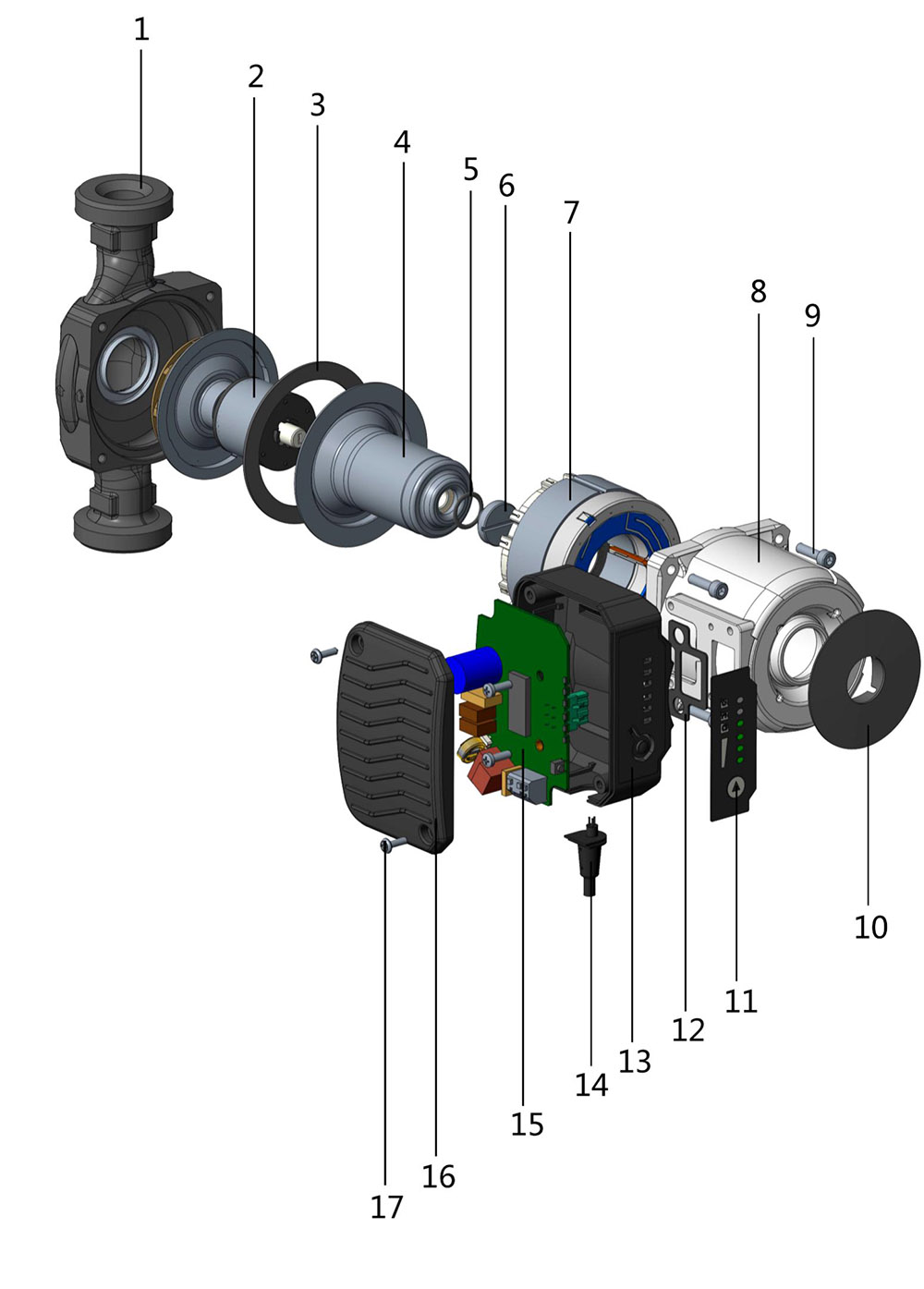

| Pos. | Composant | Matériel |
| 1 | Corps de pompe | Fonte |
| 2 |
Roue de travail Arbre Couvercle de pompe Arrêter le roulement Roulement radial Le manchon radial du roulement Anneau magnétique Manchon à anneau magnétique Paquet d'anneaux magnétiques |
PSE+GF Céramique SS 304 Graphite Céramique EPDM Ferrite SS 304 PA66+30%GF |
| 3 | Anneau de surbrillance I | EPDM |
| 4 | Le rotor peut être un roulement tenace | Graphite SS 304 |
| 5 | Joint torique | EPDM |
| 6 | Grue pneumatique | Laiton |
| 7 | Ferme | / |
| 8 | Boîtier statorique | Aluminium |
| 9 | Vis à tête stébale | Acier |
| 10 | Plaque de passeport | PA66 |
| 11 | Panneau de contrôle | PVC+ANIMAL DE COMPAGNIE |
| 12 | Pose de l'unité de contrôle | EPDM |
| 13 | Siège de l'unité de commande | PC |
| 14 | Cigilieux | / |
| 15 | Lecteur de circuits imprimés | / |
| 16 | Couvercle du bloc de commande | PC ou aluminium |
| 17 | Randys | Acier inoxydable |

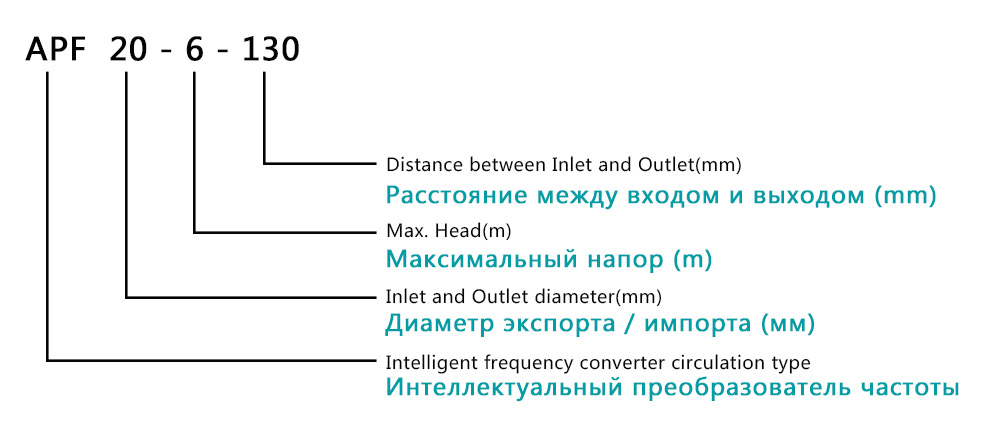

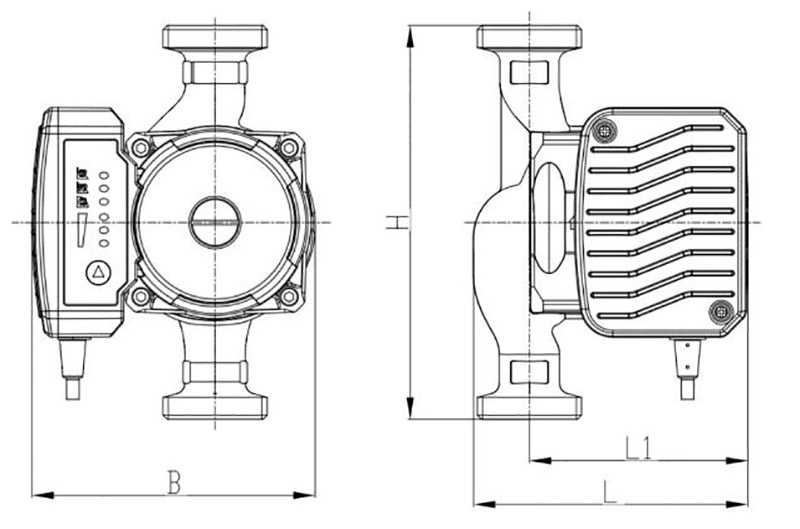

| Modèle | La distance entre les tuyaux (mm) |
Données électriques | Max. （m） |
MAX. COULER （m3/heure） |
||
| Tension | P1 (F) | Pouce (A) | ||||
| APF20-4-130 | 130 | 220 V-50 Hz | 22 | 0.17 | 4 | 2.5 |

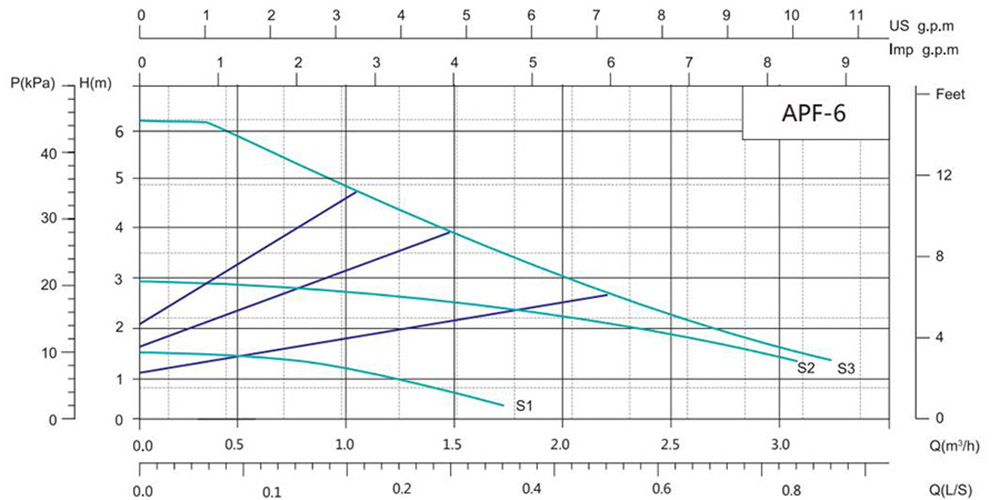

| APF20-6-130 | 45 | 0.35 | 6 | 3.0 | ||
| APF25-4-130 | 130 | 22 | 0.17 | 4 | 2.5 | |
| APF25-6-130 | 45 | 0.35 | 6 | 3.0 | ||
| APF25-4-180 | 180 | 22 | 0.17 | 4 | 2.5 | |
| APF25-6-180 | 45 | 0.35 | 6 | 3.0 | ||

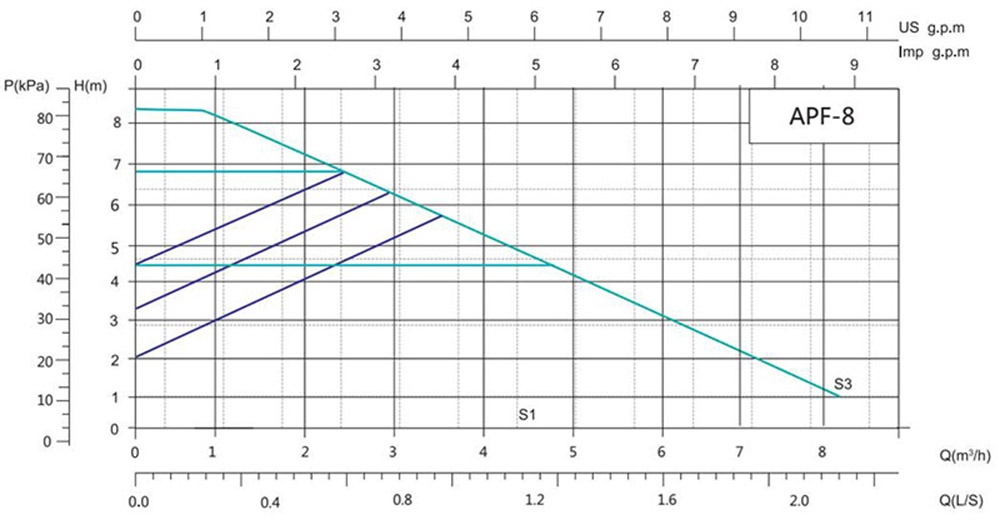

| APF25-8-180 | 88 | 0.72 | 8 | 8.0 | ||
| APF32-4-180 | 180 | 22 | 0.17 | 4 | 2.5 | |
| APF32-6-180 | 45 | 0.35 | 6 | 3.0 | ||
| APF32-8-180 | 88 | 0.72 | 8 | 8.0 | ||
