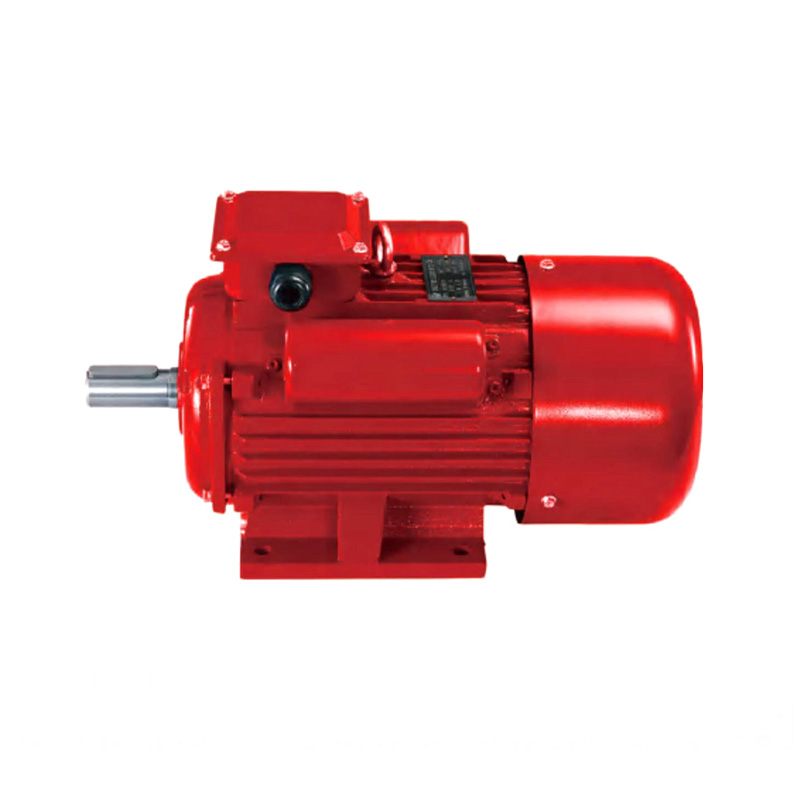

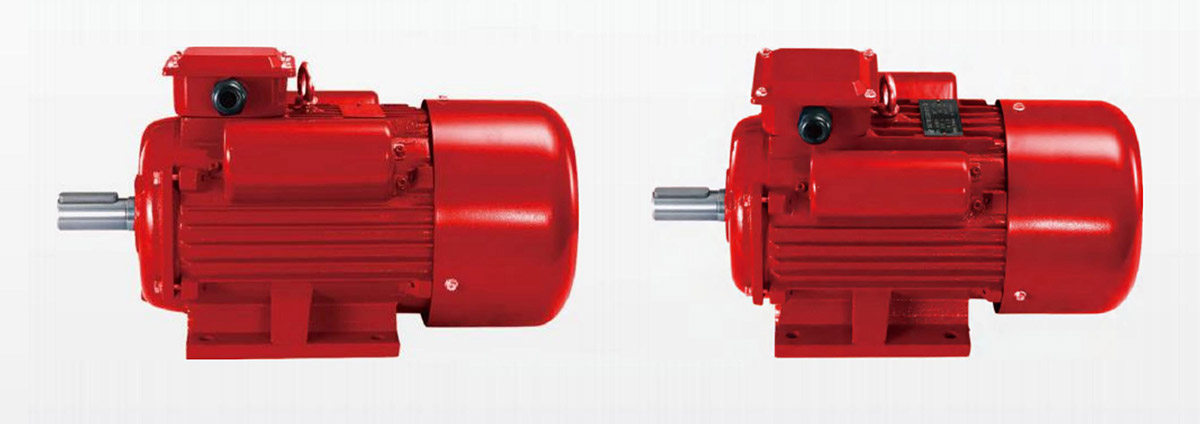

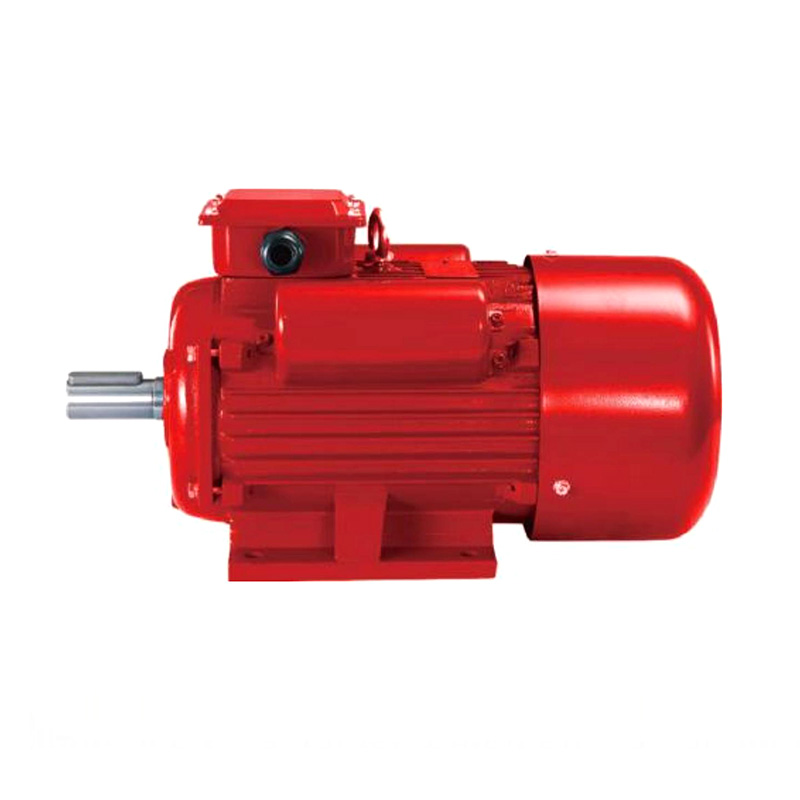

Le moteur à induction à démarrage par condensateur YCL ZEN Machinery de haute qualité est un type de moteur monophasé adapté aux petites machines-outils et aux pompes à eau, en particulier pour les ateliers à domicile où seule une alimentation monophasée est disponible. Ces moteurs sont conçus à l'aide des dernières technologies et fabriqués à partir de matériaux de haute qualité.
Le moteur à induction de démarrage par condensateur YCL de haute qualité est proposé par le fabricant chinois ZEN Machinery. Ce moteur présente des performances élevées, un fonctionnement sûr et fiable, une apparence attrayante, une facilité d'entretien et est conforme aux normes CEI.
1. Tension et fréquence
La tension et la fréquence standard pour le modèle de moteur asynchrone à démarrage par condensateur YCL sont de 220 V, 50 Hz. Les moteurs fonctionneront de manière satisfaisante avec des écarts de tension de ±5 % par rapport à la valeur nominale.
2. Refroidissement et ventilation
La méthode de refroidissement standard est le refroidissement par ventilateur totalement fermé (TEFC) utilisant le LC411. Les moteurs standards sont équipés de ventilateurs radiaux en plastique.
3. Température et isolation
La classe d'isolation du moteur est F (155 °C), la classe de fonctionnement est B (80 K), ce qui augmente la durée de vie et la fiabilité du moteur.
4. Classe de protection
Classe de protection - IP44, ce qui signifie une protection complète contre l'eau et la poussière.
5. Protection du moteur
Le moteur asynchrone YCL à démarrage par condensateur peut être équipé d'un capteur PTC pour protéger les bobinages et les roulements de la surchauffe.
6. Emplacement de la boîte à bornes
La boîte à bornes peut être en plastique ou en acier.
7. Système de fonctionnement du moteur
Le système de fonctionnement du moteur est conçu pour le mode de fonctionnement continu S1.
8. Garantie de qualité
Le produit est fabriqué conformément à un système de qualité certifié ISO 9001.
| МОДЕЛЬ | Pouvoir | Tension (V) |
Courant nominal (UN) |
Скорость tr/min |
Efficace % |
Facteur de puissance cosφ |
Tst/Tn | Est/ln | Tmax/Tn | |
| HP | KW | |||||||||
| YCL80a-2 | 1/2 | 0.37 | 220 | 3.7 | 2880 | 62 | 0.73 | 2.8 | 6.5 | 1.8 |
| YCL80b-2 | 3/4 | 0.55 | 220 | 5.3 | 2880 | 65 | 0.73 | 2.8 | 6.5 | 1.8 |
| YCL80c-2 | 1 | 0.75 | 220 | 6.7 | 2880 | 68 | 0.75 | 2.8 | 6.5 | 1.8 |
| YCL90s-2 | 1.5 | 1.1 | 220 | 9.1 | 2880 | 71 | 0.77 | 2.4 | 7.0 | 1.8 |
| YCL90L-2 | 2 | 1.5 | 220 | 12.1 | 2880 | 72 | 0.78 | 2.4 | 7.0 | 1.8 |
| YCL100L-2 | 3 | 2.2 | 220 | 17.1 | 2900 | 74 | 0.79 | 2.1 | 7.0 | 1.8 |
| YCL112M1-2 | 4 | 3 | 220 | 21.4 | 2900 | 76 | 0.84 | 2.2 | 7.0 | 1.8 |
| YCL112M2-2 | 5 | 3.7 | 220 | 24.8 | 2900 | 79 | 0.86 | 2.2 | 7.0 | 1.8 |
| YCL80a-4 | 1/3 | 0.25 | 220 | 3.4 | 1450 | 56 | 0.60 | 2.8 | 6 | 1.8 |
| YCL80b-4 | 1/2 | 0.37 | 220 | 4.5 | 1450 | 60 | 0.62 | 2.8 | 6 | 1.8 |
| YCL80c-4 | 3/4 | 0.55 | 220 | 6.0 | 1450 | 64 | 0.65 | 2.8 | 6 | 1.8 |
| YCL90s-4 | 1 | 0.75 | 220 | 7.7 | 1450 | 67 | 0.66 | 2.4 | 6.5 | 1.8 |
| YCL90L-4 | 1.5 | 1.1 | 220 | 10.5 | 1450 | 70 | 0.68 | 2.4 | 6.5 | 1.8 |
| YCL100L-4 | 2 | 1.5 | 220 | 13.5 | 1450 | 72 | 0.70 | 2.4 | 6.5 | 1.8 |
| YCL112M-4 | 3 | 2.2 | 220 | 19.3 | 1450 | 72 | 0.72 | 2.2 | 6.5 | 1.8 |
| YCL132SA-4 | 4 | 3 | 220 | 25.2 | 1450 | 74 | 0.73 | 2.1 | 6.5 | 1.8 |
| YCL132SB-4 | 5 | 3.7 | 220 | 30 | 1450 | 75 | 0.74 | 2.1 | 6.5 | 1.8 |
| YCL132M-4 | 7.5 | 5.5 | 220 | 32.5 | 1450 | 81 | 0.95 | 2.1 | 6.5 | 1.8 |
