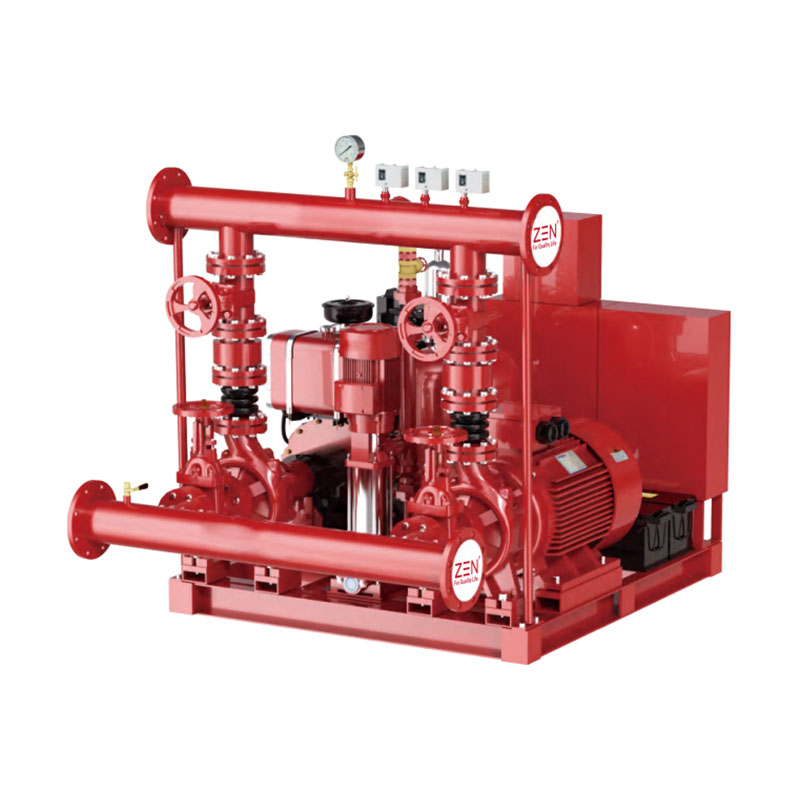

En tant que fabricant professionnel, Zen souhaite vous fournir un système de lutte contre l'incendie ZEDJ de haute qualité. Nos pompes à incendie sont conçues pour toute la durée de vie opérationnelle, la fiabilité maximale est toujours la première priorité.
Le système de lutte contre l'incendie ZEDJ de haute qualité est proposé par le fabricant chinois ZEN Machinery. Nous fabriquons des pompes à incendie strictement selon les normes internationales, nous engageant à fournir des produits de haute qualité aux clients du monde entier. N'hésitez pas à nous contacter à tout moment.
1. Les composants sont montés sur une structure en acier.
2. Chaque contrôleur possède sa propre ligne de mesure de pression.
3. La conduite d’aspiration ne doit pas inclure de crépine.
4. Clapet anti-retour et papillon des gaz sur la conduite de refoulement.
5. La certification NFPA 20 n'autorise pas l'aspiration négative pour les pompes à aspiration en bout et à corps divisé.

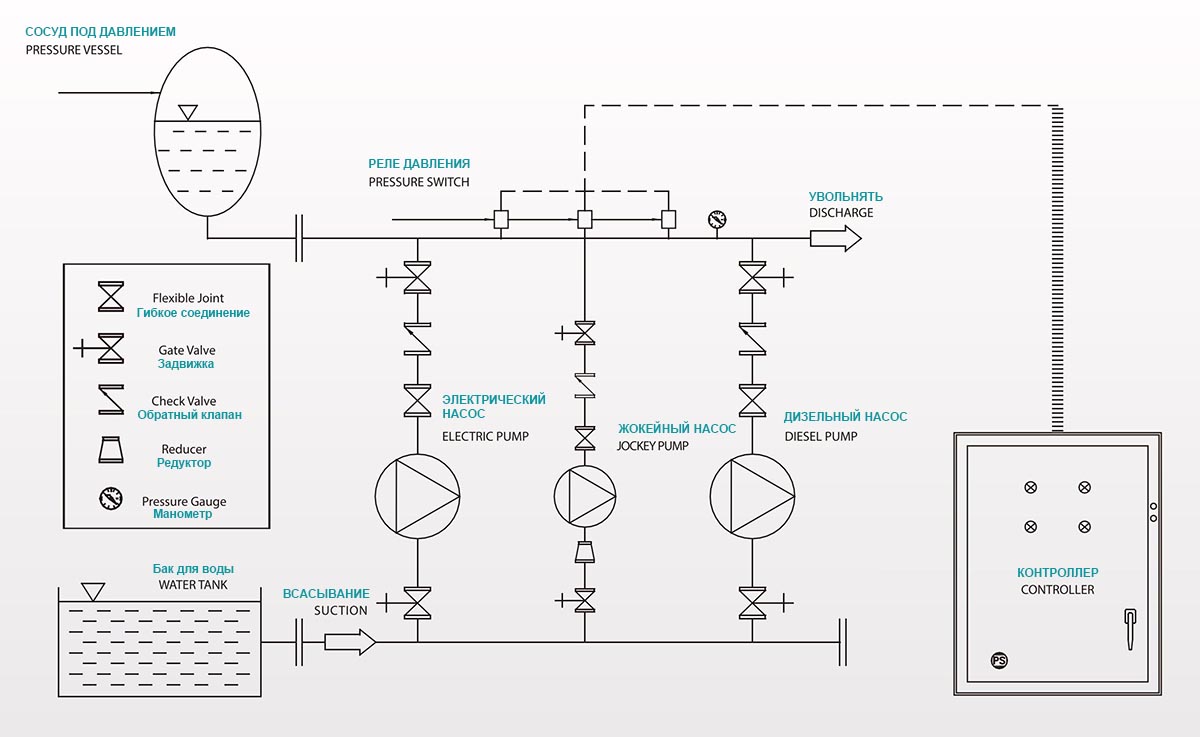

Lorsque la pression chute en dessous de la valeur définie, le jockey commence à fonctionner avec le signal du pressostat et continue de fonctionner pendant 10 minutes jusqu'à ce que la pression du système atteigne la valeur définie. Si la pression continue de baisser, la pompe principale commence d'abord à fonctionner. Si la pression du système ne peut pas fournir et que la pression continue de baisser, la pompe de secours commence à fonctionner.
 |
Q | H | Électrique | Diesel | Jockey | ||
| Option 1 | Option 2 | Option 1 | Option 2 | ||||
| Étroitement connecté | Раздельные сопряженные | Type d'embrayage | Roue en plastique | Rouleau de colle SS304 | |||
| GPM | Il y a |
 |
 |
 |
 |
 |
|

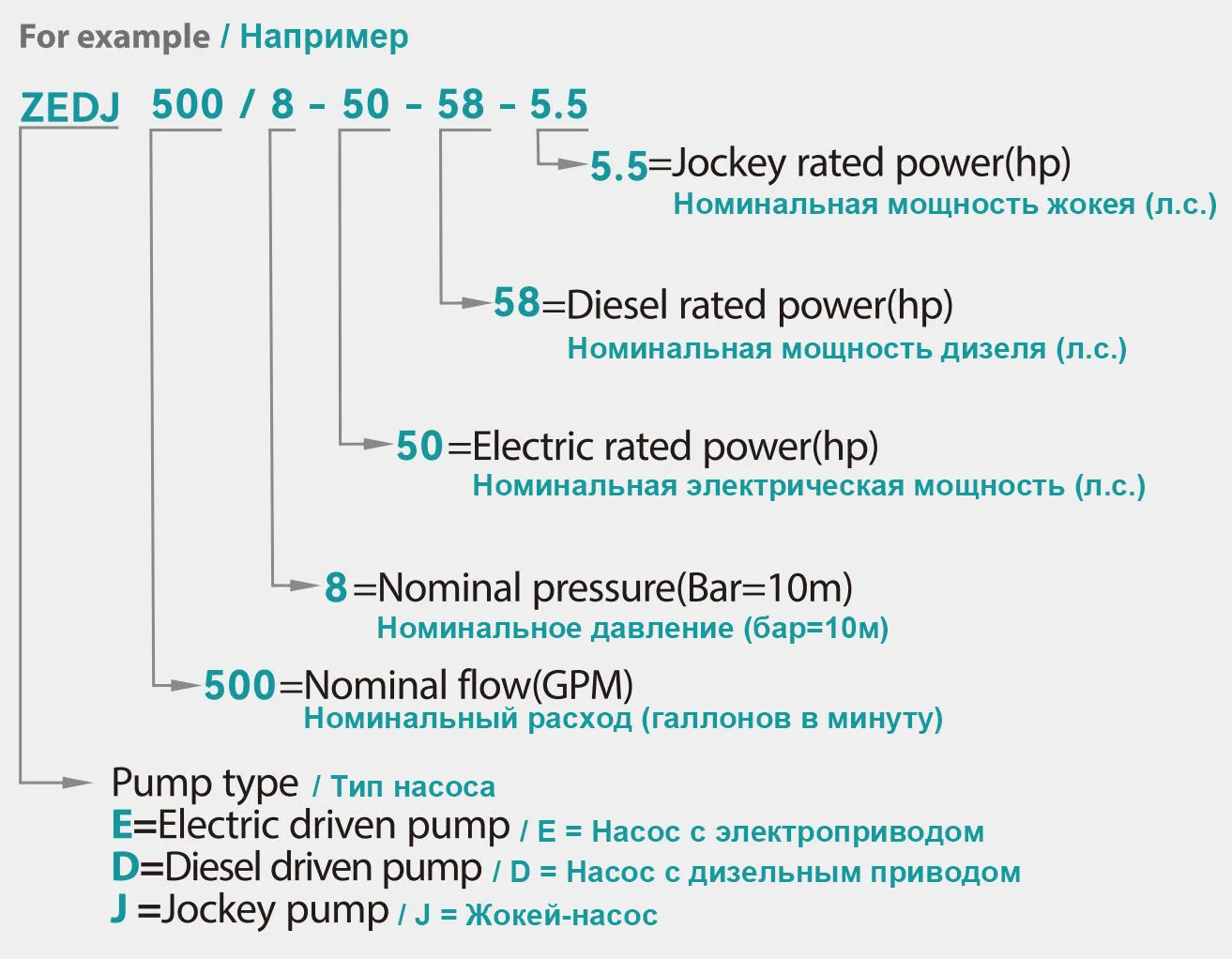

| ZEDJ 50/6-5.5-8.6-2 | 50 | 6 | ZST 32-250/557,5 CV | XAD32-250/557,5HP | SD 32-250/558,6 CV | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ50/7-7.5-10-2 | 50 | 7 | ZST 32-250/75 10HP | XAD32-250/75 10HP | SD32-250/75 10HP | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ50/8-10-12-3 | 50 | 8 | ZST32-250/11015HP | XAD32-250/110 15HP | SD32-250/11012HP | SVP4-10/3HP | CDL(F)1-15/1HP |
| ZEDJ50/9-10-27-3 | 50 | 9 | ZST 32-250/150 20HP | XAD32-250/150 20CV | SD 32-250/150 27 CV | SVP4-10/3HP | CDL(F)1-17/1,5HP |
| ZEDJ100/7-10-10-2 | 100 | 6-7 | ZST 32-250/75 10HP | XAD32-250/75 10HP | SD32-250/75 10HP | SVP4-6/2HP | CDL(F)2-11/1,5HP |
| ZEDJ100/8-15-27-3 | 100 | 8 | ZST 32-250/150 20HP | XAD32-250/150 20CV | SD 32-250/150 27 CV | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ100/9-17.5-27-3 | 100 | 9 | ZST40-250/185 25HP | XAD40-250/185 25CV | SD40-250/185 27 CV | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ120/7-10-12-3 | 120 | 7 | ZST 32-250/75D 10HP | XAD32-250/75H 10HP | SD32-250/75H 12HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ150/7-15-12-3 | 150 | 7 | ZST40-250/110 15HP | XAD40-250/110 15HP | SD40-250/110 12HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ200/6-20-27-3 | 200 | 6 | ZST50-250/150 20HP | XAD50-250/150 20CV | SD50-250/150 27CV | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ200/7-25-27-3 | 200 | 7 | ZST50-250/185 25HP | XAD50-250/185 25HP | SD50-250/185 27CV | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ200/8-30-32-3 | 200 | 8 | ZST50-250/220 30HP | XAD50-250/220 30CV | SD50-250/220 32CV | SVP4-10/3HP | CDL(F)4-12/3HP |
| ZEDJ200/9-40-38-4 | 200 | 9 | - | XAD50-250/300 40CV | SD50-250/300 38CV | SVP4-12/4HP | CDL(F)4-123/HP |
| ZEDJ200/10-50-58-4 | 200 | 10 | XAD50-315/37050HP | SD50-315/370 58CV | SVP6-8/4HP | CDL(F)4-14/4HP | |
| ZEDJ250/7-25-27-4 | 250 | 7 | ZST50-250/18525HP | XAD50-250/185 25HP | SD50-250/185 27CV | SVP6-8/4HP | CDL(F)4-12/3HP |
| ZEDJ300/6-25-27-4 | 300 | 6 | ZST50-250/185 25HP | XAD50-250/185 25HP | SD50-250/185 27CV | SVP6-8/4HP | CDL(F)8-6/3HP |
| ZEDJ300/7-30-32-4 | 300 | 7 | ZST50-250/220 30HP | XAD50-250/220 30CV | SD50-250/220 32CV | SVP6-8/4HP | CDL(F)8-8/4HP |
| ZEDJ300/8-40-38-4 | 300 | 8 | - | XAD50-250/300 40CV | SD50-250/300 38CV | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ300/10-50-58-5.5 | 300 | 9-10 | - | XAD50-315/370 50CV | SD50-315/370 58CV | SVP8-10/5,5HP | CDL(F)8-12/5,5HP |
| ZEDJ350/7-30-32-4 | 350 | 7 | ZST50-250/220 30HP | XAD50-250/220 30CV | SD50-250/220 32CV | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ400/6-30-32-4 | 400 | 6 | ZST65-250/220 30HP | XAD65-250/220 30CV | SD65-250/220 32CV | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ400/7-40-38-5.5 | 400 | 7 | ZST65-250/300 40HP | XAD65-250/300 40CV | SD65-250/300 38CV | SVP8-10/5,5HP | CDL(F)8-8/4HP |
| ZEDJ400/8-50-58-5.5 | 400 | 8 | ZST65-250/370 50HP | XAD65-250/370 50CV | SD65-250/370 58CV | SVP8-10/5,5HP | CDL(F)8-10/5,5HP |
| ZEDJ400/9-60-61-7.5 | 400 | 9 | ZST 65-315/450 60 CV | XAD65-315/450 60 CV | SD65-315/450 61HP | SVP12-6/7,5HP | CDL(F)8-12/5,5HP |
| ZEDJ500/7-40-38-5.5 | 500 | 6-7 | ZST65-250/300 40HP | XAD65-250/300 40CV | SD65-250/300 38CV | SVP12-4/5,5HP | CDL(F)12-8/7,5HP |
| ZEDJ500/8-50-58-7.5 | 500 | 8 | ZST65-250/370 50HP | XAD65-250/370 50CV | SD65-250/37058HP | SVP12-6/7,5HP | CDL(F)12-8/7,5HP |
| ZEDJ500/9-60-61-7.5 | 500 | 9 | ZST 65-315/450 60 CV | XAD65-315/450 60 CV | SD65-315/450 61HP | SVP12-6/7,5HP | CDL(F)12-9/7,5HP |
| ZEDJ500/11-75-75-7.5 | 500 | 10-11 | ZST65-315/550 75HP | XAD65-315/550 75HP | SD65-315/550 75HP | SVP12-6/7,5HP | CDL(F)12-12/10HP |
| ZEDJ500/13-100-100-15 | 500 | 12-13 | ZST65-315/750 100HP | XAD65-315/750 100CV | SD65-315/750 100 CV | - | CDL(F)12-14/15HP |
|
|
Q | H | Électrique | Diesel | Jockey | ||
| Option 1 | Option 2 | Option 1 | Option 2 | ||||
| Étroitement connecté | Раздельные сопряженные | Type d'embrayage | Roue en plastique | Rouleau de colle SS304 | |||
| GPM | Il y a |
|
|
|
|
|
|
| ZEDJ500/14-125-125-15 | 500 | 14 | ZST65-315/900 125HP | XAD65-315/900 125HP | SD65-315/900 125 CV | - | CDL(F)12-14/15HP |
| ZEDJ750/7-60-61-10 | 750 | 6-7 | ZST80-250/450 60HP | XAD80-250/450 60 CV | SD80-250/450 61 CV | - | CDL(F)16-8/10HP |
| ZEDJ750/8-75-75-10 | 750 | 8 | ZST80-250/550 75HP | LIMITE 80-250/550 75HP | SD80-250/550 75 CV | - | CDL(F)16-8/10HP |
| ZEDJ750/9-100-100-10 | 750 | 9 | - | LIMITE 80-250/750 100HP | SD80-250/750 100CV | - | CDL(F)16-8/10HP |
| ZEDJ750/11-100-100-12 | 750 | 10-11 | ZST80-315/750 100HP | XAD80-315/750 100HP | SD80-315/750 100HP | - | CDL(F)16-10/15HP |
| ZEDJ50/13-125-125-15 | 750 | 12-13 | ZST80-315/900 125HP | LIMITE 80-315/900 125HP | SD80-315/900 125 CV | - | CDL(F)16-12/15HP |
| ZEDJ50/14-150-150-15 | 750 | 14 | - | XAD80-315/1100 150HP | SD80-315/1100 150HP | - | CDL(F)16-14/20HP |
| ZEDJ1000/8-100-100-10 | 1000 | 8 | ZST100-250/750 100HP | LIMITE 100-250/750 100HP | SD100-250/750 100CV | - | CDL(F))20-8/15HP |
| ZEDJ1000/9-125-125-12 | 1000 | 9 | ZST100-250/900 125HP | LIMITE 100-250/900 125HP | SD100-250/900 125 CV | - | CDL(F)20-10/15HP |
| ZEDJ1000/11-150-150-12 | 1000 | 10-11 | ZST100-315/1100 150HP | XAD100-315/1100 150HP | SD100-315/1100 150CV | - | CDL(F)20-10/15HP |
| ZEDJ1000/12-180-170-15 | 1000 | 12 | ZST100-315/1320 180HP | XAD100-315/1320 180HP | SD100-315/1320 170HP | - | CDL(F)20-14/20HP |
| ZEDJ1000/14-220-225-20 | 1000 | 13-14 | ZST100-315/1600 220HP | XAD100-315/1600 220HP | SD100-315/1600 225HP | - | CDL(F)20-14/20HP |
| ZEDJ1250/8-150-150-12 | 1250 | 8 | - | LIMITE 125-250/1100 150HP | SD125-250/1100 150CV | - | CDL(F)32-60/15HP |
| ZEDJ1250/9-180-170-15 | 1250 | 9 | - | LIMITE 125-315/1320 180HP | SD125-315/1320 170HP | - | CDL(F)32-60/15HP |
| ZEDJ1250/11-220-225-15 | 1250 | 10-11 | - | LIMITE 125-315/1600 220HP | SD125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ1250/12-250-270-20 | 1250 | 12 | - | LIMITE 125-315/1850 250HP | SD125-315/1850 270 CV | - | CDL(F)32-80/20HP |
| ZEDJ1250/13-270-270-25 | 1250 | 13 | - | XAD 125-315/2000 270CV | SD 125-315/2000 270 CV | - | CDL(F)32-100/25HP |
| ZEDJ1500/8-180-170-15 | 1500 | 8 | - | XAD125-250H/1320 180HP | SD125-250H/1320 170HP | - | CDL(F))32-80/20HP |
| ZEDJ1500/9-180-170-20 | 1500 | 9 | - | LIMITE 125-315/1320 180HP | SD125-315/1320 170HP | - | CDL(F)32-80/20HP |
| ZEDJ1500/10-220-225-20 | 1500 | 10 | - | LIMITE 125-315/1600 220HP | SD125-315/1600 225HP | - | CDL(F)32-80/20HP |
| ZEDJ1500/12-250-270-25 | 1500 | 11-12 | - | LIMITE 125-315/1850 250HP | SD125-315/1850 270 CV | - | CDL(F))32-100/25HP |
| ZEDJ1500/13-270-270-25 | 1500 | 13 | - | XAD125-315/2000 270HP | SD 125-315/2000 270 CV | - | CDL(F)32-100/25HP |
| ZEDJ2000/8-220-225-25 | 2000 | 8 | - | LIMITE 150-250/1600 220HP | SD150-250/1600 225CV | - | CDL(F)45-50/25HP |
| ZEDJ2000/9-270-270-25 | 2000 | 9 | - | XAD150-250/2000 270HP | SD150-250/2000 270CV | - | CDL(F)45-50/25HP |
| ZEDJ2000/10-340-340-30 | 2000 | 10 | - | XAD150-315/2500 340HP | SD150-315/2500 340HP | - | CDL(F)45-60/30HP |
| ZEDJ2000/13-430-410-40 | 2000 | 11-13 | - | LIMITE 150-315/3150 430HP | SD150-315/3150 410HP | - | CDL(F)45-70/40HP |
| ZEDJ2500/8-220-225-30 | 2500 | 8 | - | LIMITE 150-250/1600 220HP | SD150-250/1600 225CV | - | CDL(F)64-40/30HP |
| ZEDJ2500/9-270-270-40 | 2500 | 9 | - | XAD150-250/2000 270HP | SD150-250/2000 270CV | - | CDL(F)64-50/40HP |
| ZEDJ2500/10-340-340-40 | 2500 | 10 | - | XAD150-315/2500 340HP | SD150-315/2500 340HP | - | CDL(F)64-50/40HP |
| ZEDJ2500/12-430-410-40 | 2500 | 11-12 | - | XAD150-315/3150 430HP | SD150-315/3150 410HP | - | CDL(F)64-60-2/40HP |

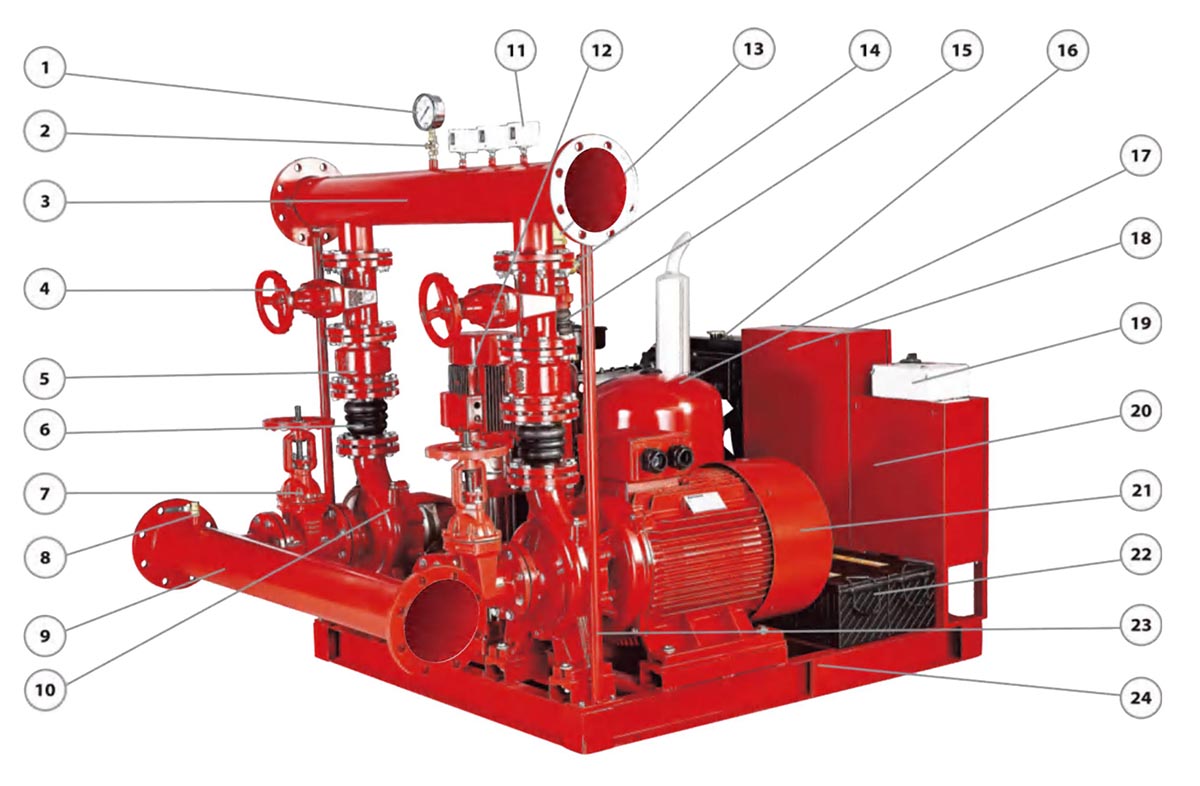

| NON. | Description | Matériel |
| 1 | Manomètre | Il y a 0-16 |
| 2 | Soupape de sécurité | Laiton |
| 3 | Canalisation sous pression | Acier au carbone |
| 4 | Vanne à vanne | Fonte malléable |
| 5 | Clapet anti-retour | Fonte malléable |
| 6 | Connexion flexible | Caoutchouc |
| 7 | Vanne OS&Y | Fonte malléable |
| 8 | Soupape de sécurité | Laiton |
| 9 | Conduite d'aspiration | Acier au carbone |
| 10 | Pompe à gasoil | Alimentation de secours |
| 11 | Pressostat | Il y a 0-16 |
| 12 | Pompe Jockey | Alimentation de secours |
| 13 | Clapet anti-retour Jockey | Laiton |
| 14 | Vanne d'arrêt Jockey | Laiton |
| 15 | Connexion flexible | Caoutchouc |
| 16 | Moteur diesel | Combustion interne |
| 17 | Réservoir sous pression | Fonte / Membrane EPDM |
| 18 | Contrôleur électrique | Démarrage direct/étoile-triangle |
| 19 | Contrôleur jockey | Démarrage direct |
| 20 | Contrôleur diesel | Démarrage direct |
| 21 | Pompe électrique | Source principale |
| 22 | Accumulateur | Principal/Sauvegarde |
| 23 | Tige de support | Fonte |
| 24 | Base | Fonte |
| Débit de la pompe | Diamètres minimaux de tuyaux (nominaux) | ||
| GPM | m³/heure | Succion | Rejeter |
| 25 | 6 | 1"-DN25 | 1"-DN25 |
| 50 | 11 | 11/2"-Dn40 | 11/4"-DN32 |
| 100 | 23 | 2"-DN50 | 2"-DN50 |
| 150 | 34 | 21/2"-DN65 | 21/2"-DN65 |
| 200 | 45 | 3"-DN80 | 3"-DN80 |
| 250 | 57 | 4"-DN100 | 3"-DN80 |
| 300 | 68 | 4"-DN100 | 4"-DN100 |
| 400 | 91 | 4"-DN100 | 4"-DN100 |
| 450 | 102 | 5"-DN125 | 5"-DN125 |
| 500 | 114 | 5"-DN125 | 5"-DN125 |
| Débit de la pompe | Diamètres minimaux de tuyaux (nominaux) | ||
| GPM | m³/heure | Succion | Rejeter |
| 750 | 170 | 6"-DN150 | 6"-DN150 |
| 1000 | 227 | 8"-DN200 | 6"-DN150 |
| 1250 | 284 | 8"-DN200 | 8"-DN200 |
| 1500 | 341 | 8"-DN200 | 8"-DN200 |
| 2000 | 455 | 10"-DN250 | 10"-DN250 |
| 2500 | 568 | 10"-DN250 | 10"-DN250 |
| 3000 | 682 | 12"-DN300 | 12"-DN300 |
| 3500 | 795 | 12"-DN300 | 12"-DN300 |
| 4000 | 909 | 14"-DN350 | 12"-DN300 |
| 4500 | 1023 | 16"-DN400 | 14"-DN350 |
| 5000 | 1136 | 16"-DN400 | 14"-DN350 |
