Domaine d'actionConsommation nominale : 100 m³/hm
Évaluation de la valeur. Niveau d'eau : 33m

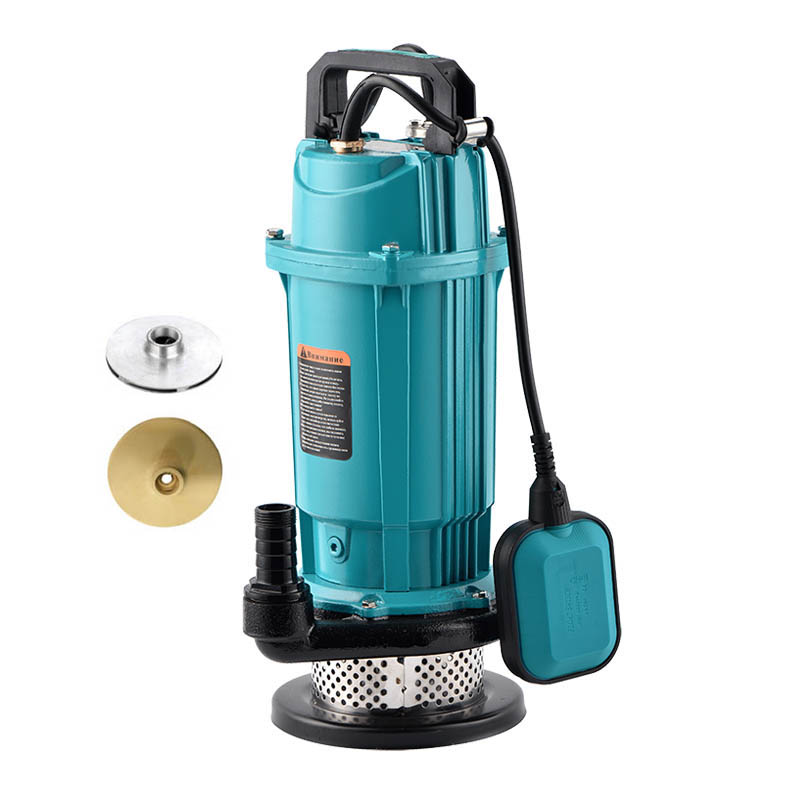

En tant que dispositifs électriques portables de drainage et d'irrigation, les pompes submersibles QDX-L à faible consommation d'eau conviennent largement aux boîtes à eau, aux terres agricoles, aux entreprises industrielles et minières, aux chantiers de construction, aux navires et aux familles et se caractérisent par un volume inférieur, une légèreté et une facilité d'utilisation, etc. Si la pompe est équipée d'un interrupteur de charge, il est possible d'obtenir un contrôle automatique. Cette pompe est équipée d'un moteur asynchrone à condensateur monophasé ou asynchrone triphasé, qui est installé avec un fusible thermique intégré et peut s'éteindre automatiquement en cas de surchauffe ou de surcharge, garantissant ainsi un fonctionnement sûr et fiable dans les conditions les plus difficiles.
● température maximale du fluide + 40°C
●PH 6,5 - 8,5
● La teneur maximale en sable est de 0,1 %.
● un corps solide équilibré passe 0,2 mm
● Taux de puissance 50 Hz.
● tension nominale monophasée est de 180 à 230 Commission d'attestation supérieure, tension nominale triphasée - 360 à 380 de la Commission d'attestation supérieure, la plage - 10% - 10%.
● Profondeur de plongée de 0,5 à 5 m
Les pompes Q (D) X - L sont de petite taille et de petit poids et sont particulièrement adaptées au pompage de l'eau des puits ruraux, à l'irrigation des terres agricoles, à l'arrosage des jardins, à la pulvérisation d'eau et à la vie familiale, ainsi qu'à d'autres applications telles que l'industrie, la construction, l'aquaculture, les étangs à poissons, etc.
La conception du moteur est nouvelle, la durée de vie est plus longue.
Conceptions portables et durables en alliages d'aluminium.
Plastiques techniques haute performance ou roues en aluminium.
Couvercle en acier inoxydable
interrupteur flottant à bande monophasé
Autres tensions ou fréquences 60 Hz
| Puissance (KW) |
0.25 (220 V/50 Hz) |
0.37 (220 V/50 Hz) |
0.55 (220 V/50 Hz) |
0.75 (220 V/50 Hz) |
1.1 (220 V/50 Hz) |
0.75 (380 V/50 Hz) |
1.1 (380 V/50 Hz) |
1.5 (380 V/50 Hz) |
|

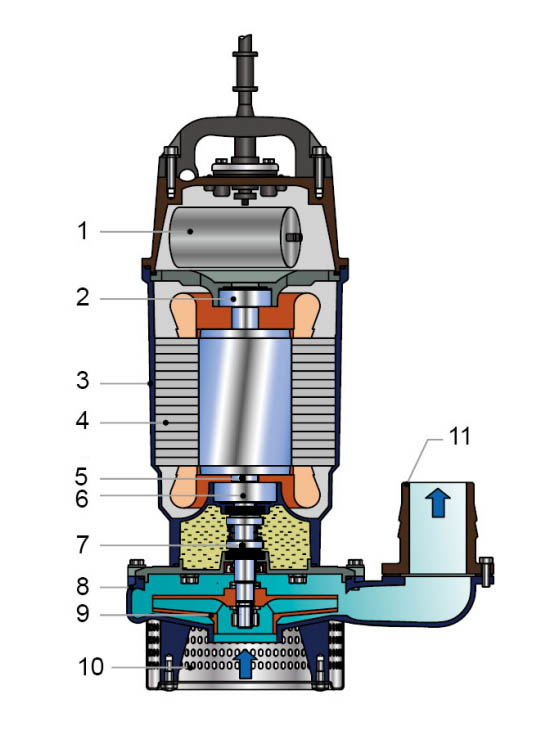

| 1 | Le condenseur | 10 uF/450 V CA | 12 uF/450 V CA | 18 uF/450 V CA | 25 uF/450 V CA | 30 uF/450 V CA | / | / | / |
| 2 | Roulement supérieur | 6201-2Rz | 6201-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz | 6202-2Rz |
| 3 | Coque | Aluminium yl102 | |||||||
| 4 | Moteur | Moteur sous-marin sec | |||||||
| 5 | L'axe du moteur | Acier 45# | |||||||
| 6 | Roulement inférieur | 6201-2Rz | 6202-2Rz | 6302-2Rz | 6302-2Rz | 6204-2Rz | 6302-2Rz | 6204-2Rz | 6204-2Rz |
| 7 | Garniture mécanique | 208-12/30 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-14/35 B:A/B:A(PTC) 208-14/35(2) B:A/B:S(PTC) |
208-18/38 B:A/B:A(PTC) |
208-14/35 B:A/B:A(PTC |
208-18/38 B:A/B:A(PTC) |
208-18/38 B:A/B:A(PTC) |
| A : graphite, B : Céramique, p : n° | |||||||||
| 8 | Corps de pompe | Aluminium Zl102 / HT200 | |||||||
| 9 | Roue | Aluminium ZL102 ou PPO-G3 | |||||||
| 10 | Écran de montage | acier galvanisé Q235A/430 | |||||||
| 11 | Exporter | Le rideau du HT200 | |||||||

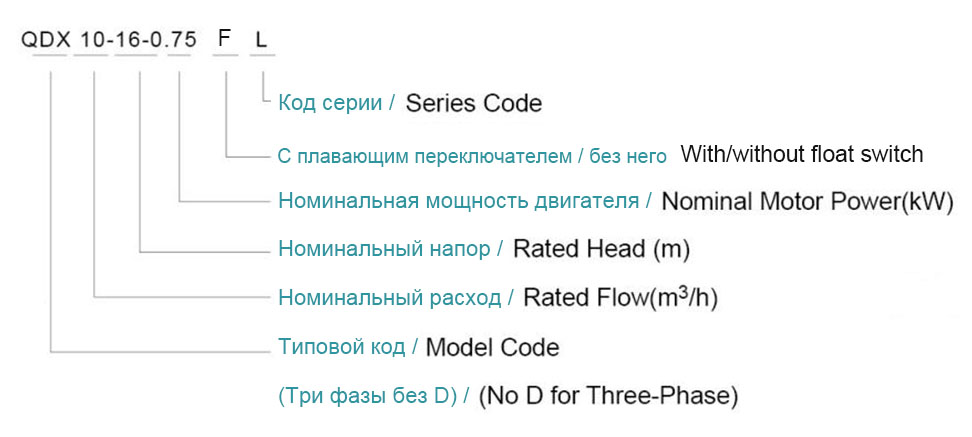

| Nombres | Modèle | Pouvoir | Évaluation de la valeur. Tête | Évaluation des coûts.q | Taille de sortie | Vitesse | Installation de fils | Spécification du câble | |
| kW | HP | M | m3/heure | MM | tr/min | m | Câble électrique | ||
| 1 | QDX1.5-12-025F | 0.25 | 0.34 | 12 | 1.5 | 25 | 2900 | 8 | 3*0.5*8 |
| 2 | QDX1.5-17-0.37F | 0.37 | 0.5 | 17 | 1.5 | 25 | 2900 | 8 | 3*0.5*8 |
| 3 | QDX1.5-25-0.55F | 0.55 | 0.75 | 25 | 1.5 | 25 | 2900 | 8 | 3*0.75*8 |
| 4 | QDX3-20-0.55 | 0.55 | 0.75 | 20 | 3 | 32 | 2900 | 8 | 3*0.75*8 |
| 5 | QDX10-12-0.55F | 0.55 | 0.75 | 12 | 10 | 40 | 2900 | 8 | 3*0.75*8 |
| 6 | QDX15-7-0.55F | 0.55 | 1 | 7 | 15 | 50 | 2900 | 8 | 3*0.75*8 |
| 7 | QDX1.5-32-0.75F | 0.75 | 1 | 32 | 1.5 | 25 | 2900 | 8 | 3*1*8 |
| 8 | Qdx3-24-0.75f | 0.75 | 1 | 24 | 3 | 32 | 2900 | 8 | 3*1*8 |
| 9 | Qdx8-18-0.75f | 0.75 | 1 | 18 | 8 | 40 | 2900 | 8 | 3*1*8 |
| 10 | QDX10-16-0.75F | 0.75 | 1 | 16 | 10 | 50 | 2900 | 8 | 3*1*8 |
| 11 | QDX15-10-0.75F | 0.75 | 1 | 10 | 15 | 65 | 2900 | 8 | 3*1*8 |
| 12 | QDX30-6-0.75f | 0.75 | 1 | 5 | 30 | 80 | 2900 | 8 | 3*1*8 |
| 13 | QDX3-30-1.1F | 1.1 | 1.5 | 30 | 3 | 25 | 2900 | 8 | 3*1.5*8 |
| 14 | QDX7-26-1.1F | 1.1 | 1.5 | 50 | 2900 | 8 | 3*1.5*8 | ||
| 15 | QDX15-15-1.1F | 1.1 | 1.5 | 15 | 15 | 50 | 2900 | 8 | 3*1.5*8 |
| 16 | QDX18-14-1.1F | 1.1 | 1.5 | 14 | 18 | 65 | 2900 | 8 | 3*1.5*8 |
| 17 | QDX40-7-1.1F | 1.1 | 1.5 | 7 | 40 | 80 | 2900 | 8 | 3*1.5*8 |
| 18 | QDX7-33-1.5F | 1.5 | 2 | 33 | 7 | 50 | 2900 | 8 | 3*1.5*8 |
| 19 | Qdx6-26-1.5f | 1.5 | 2 | 28 | 18 | 50 | 2900 | 8 | 3*1.5*8 |
| 20 | QDX15-18-1.5F | 1.5 | 2 | 18 | 15 | 50 | 2900 | 8 | 3*1.5*8 |
| 21 | QDX18-16-1.5F | 1.5 | 2 | 16 | 18 | 65 | 2900 | 8 | 3*1.5*8 |
| 22 | QDX40-9-1.5F | 1.5 | 2 | 9 | 40 | 80 | 2900 | 8 | 3*1.5*8 |
| 23 | QDX50-7-1.5F | 1.5 | 2 | 7 | 50 | 100 | 2900 | 8 | 3*1.5*8 |
| 24 | QDX20-26-2.2F | 2.2 | 3 | 26 | 20 | 65 | 2900 | 8 | 3*2*8 |
| 25 | QDX40-15-2.2f | 2.2 | 3 | 15 | 40 | 80 | 2900 | 8 | 3*2*8 |
| 26 | QDX65-8-2.2F | 2.2 | 3 | 8 | 65 | 100 | 2900 | 8 | 3*2*8 |
| 27 | QDX100-6-2.2F | 2.2 | 3 | 6 | 100 | 150 | 2900 | 10 | 3*2.5*8 |
