Domaine d'actionConsommation maximale : 31m³/h
Pression maximale : 120m

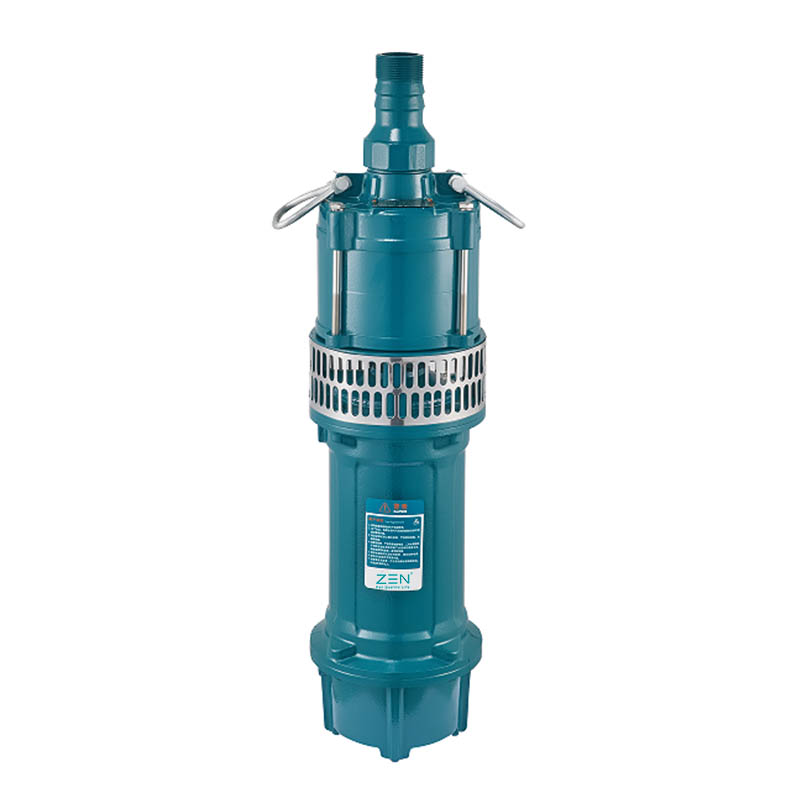

Les pompes submersibles Qd en fonte à paroi épaisse, qui offrent une solidité, une résistance à l'abrasion et une durabilité exceptionnelles, conviennent au drainage d'eau propre ou légèrement contaminée.
Ils se distinguent par leur solidité et leur fiabilité dans des conditions de fonctionnement automatique dans des installations fixes. En tant que dispositifs électriques portables de drainage et d'irrigation, les pompes submersibles QD à faible consommation d'eau conviennent largement aux bacs à eau, aux terres agricoles, aux entreprises industrielles et minières, aux chantiers de construction, aux navires et aux familles et se caractérisent par un volume inférieur, un poids léger et une facilité d'utilisation, etc.
Température maximale du fluide + 40°C
Valeur PH 6,5 - 8,5
La teneur maximale en sable est de 0,1 %. Un corps solide en suspension passe 0,2 mm
Taux de puissance 50 Hz. Une tension nominale monophasée est de 220 Higher School, une tension nominale triphasée de 380 Higher Schools, dans une plage de 10 % à 10 %.
Profondeur de plongée de 0,5 à 5 m
Les pompes haute pression Q (D) ont une structure à plusieurs étages et sont largement utilisées dans des domaines tels que l'irrigation agricole, l'irrigation, l'irrigation du jardin, l'approvisionnement en eau des puits, l'approvisionnement en eau des réservoirs, l'aquaculture, etc.
Pompe de pompage centrifuge à plusieurs étages
Le design est compact, occupe une petite surface, l'utilisation mobile est pratique
Roulement à billes à contact d'angle, une augmentation de la durée de vie
Autres tensions ou fréquences 60 Hz

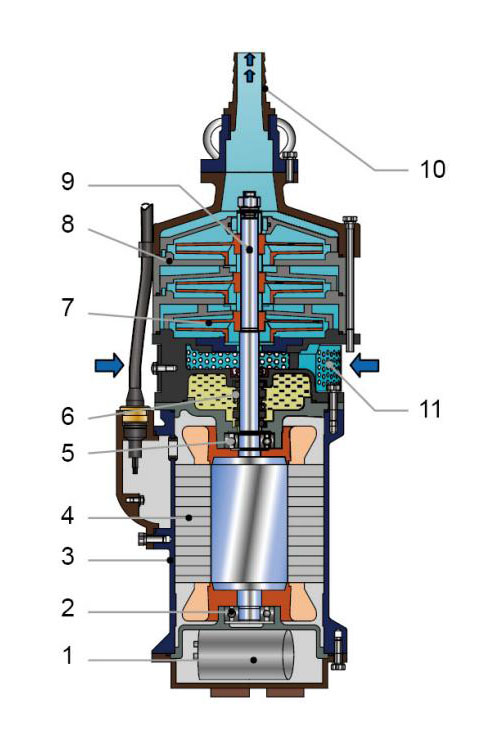

| Puissance (KW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | Condensateur (ICF) (Uniquement pour une version monophasée) |
25 uF 450 V CA |
25 uF 450 V CA |
35 uF 450 V CA |
50 uF 450 V CA |
60 uF 450 V CA |
一 | 一 | 一 |
| 2 | Roulement inférieur | 6203-2Rz | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 7307ac | 7307ac |
| 3 | Coque | HT200 | |||||||
| 4 | Moteur | Moteur sec | |||||||
| 5 | Roulement supérieur | 6203-2Rz | 6203-2Rz | 6203-2Rz | 6204-2Rz | 6204-2Rz | 6204-2Rz | 6307-2rz | 6307-2rz |
| 6 | Garniture mécanique | 208-16/38 B:A/S:A (PTC) |
208-16/38 B:A/S:A (PTC) |
208-16/38 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-20/40 B:A/S:A (PTC) |
208-30/51 W:S/W:S (F) |
208-30/51 W:S/W:S (F) |
| B - céramique a - graphite S - carbure de silicium | |||||||||
| 7 | Roue de travail | ZL102/HT200 | |||||||
| 8 | Corps de pompe | HT200 | |||||||
| 9 | Arbre moteur | Acier 45#+Aisi304 (avec type P)/acier 45# | |||||||
| 10 | Sortie | HT200 | |||||||
| 11 | L'écran de l'installateur |
AISI430, AISI304 (avec type P) | Q235a | ||||||

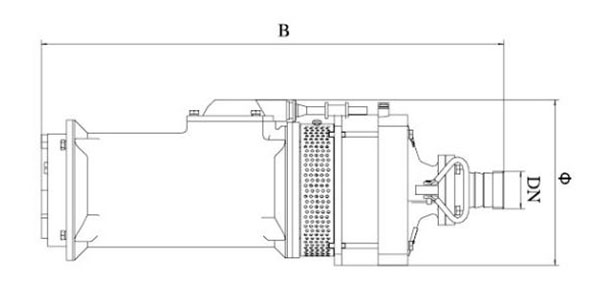

| Modèle |
Dim. (mm) | N.W. (kg) |
|||
| Monophasé |
Triphasé |
Φ | B | DN | |
| QD3-30 / 9-0,75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1P | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1,5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1,5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1,5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1,5J | 一 | 200 | 555 | 51 | 30 |
| Qd10-30 / 3-1.5p | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5j | 一 | 200 | 515 | 64 | 29 |
| QD3-82/5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2j | 一 | 195 | 735 | 25 | 41 |
| QD10-40/3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | T3-30/2-0,75 | 192 | 470 | 25 | 20 |
| 一 | T3-30/2-0.75p | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1p | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1,5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1,5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1,5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1,5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1.5P | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1,5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8j | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8P | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2j | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7.5l1 | 230 | 825 | 51 | 95 |
| Modèle |
Pouvoir |
Nominal Actuel (UN) |
MAX. COULER (m³/h) |
Max. (m) |
Gamme têtes (m) |
Ligne de câble (m) |
Dim.mm (L × L × H) |
G.W. (kg) |
20' -chargement Cole-in (St.) |
||
| Monophasé |
Triphasé | KW | HP | ||||||||
| QD3-30 / 9-0,75 | 0.75 | 1 | 5.2 | 5 | 33 | 0~33 | 3*0.75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0~47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20~35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1P | 14 | 37 | 20~35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1,5J | 1.5 | 2 | 9.5 | 5 | 64 | 0~62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1,5J | 15 | 40 | 20~37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1,5J | 20 | 29 | 0~29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1,5J | 20 | 38 | 20~36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| Qd10-30 / 3-1.5p | 20 | 38 | 20~36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5j | 23 | 28 | 0~29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82/5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50~85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10~40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2j | 2.2 | 3 | 13.8 | 8 | 104 | 55~104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40/3-2.2J | 22 | 44 | 0~43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0,75 | 0.75 | 1 | 2 | 5 | 33 | 0~33 | 4*0.75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0.75p | 5 | 33 | 0~33 | 4*0.75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0~47 | 4*0.75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20~35 | 4*0.75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1P | 14 | 37 | 20~35 | 4*0.75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1,5J | 1.5 | 2 | 3.6 | 5 | 64 | 0~62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1,5J | 15 | 40 | 20~37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1,5J | 20 | 29 | 0~30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1,5J | 20 | 38 | 20~36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | Qd10-30 / 3-1.5p | 20 | 38 | 20~36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5j | 23 | 28 | 0~28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82/5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50~88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10~40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1.8p | 21 | 43 | 10~40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2j | 2.2 | 3 | 5.1 | 8 | 104 | 55~104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40/3-2.2J | 22 | 44 | 0~43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60~120 | 3*1,5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52~85 | 3*1,5+1*1☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66~108 | 3*2,5+1*1,5-30 | 1190x295x320 | 105 | 196 |
Il n'est pas recommandé d'utiliser les pompes centrifuges en dessous de la plage de levage.
