En tant que fabricant et fournisseur de pompes centrifuges TK en Chine, la marque ZΞN est disposée à coopérer avec ses clients du monde entier en offrant des produits de haute qualité et d'excellents services.
Application et installationIl est recommandé de les utiliser pour pomper de l'eau propre sans particules usées et les liquides ne sont pas chimiquement agressifs pour les matériaux à partir desquels les pompes sont fabriquées.
Ils sont adaptés à un usage domestique, notamment pour l'extraction d'eau en combinaison de petits appareils à pression automatiques, ainsi que pour l'irrigation.
Les pompes doivent être installées dans des zones fermées ou au moins éviter les intempéries.
• Charge jusqu'à 8 m
• Température du liquide jusqu'à + 40°C
• Température ambiante jusqu'à + 40°C
• Corps de pompe : aluminium.
• Roues ailées. Aluminium et polyformaldéhyde
• Axe moteur : acier inoxydable
• Garniture mécanique : céramique graphite.
• Isolement : appeler F
• Protection : IP44
• Débit jusqu'à l37L/min (8m³/h)
• Hauteur d'eau 26 m

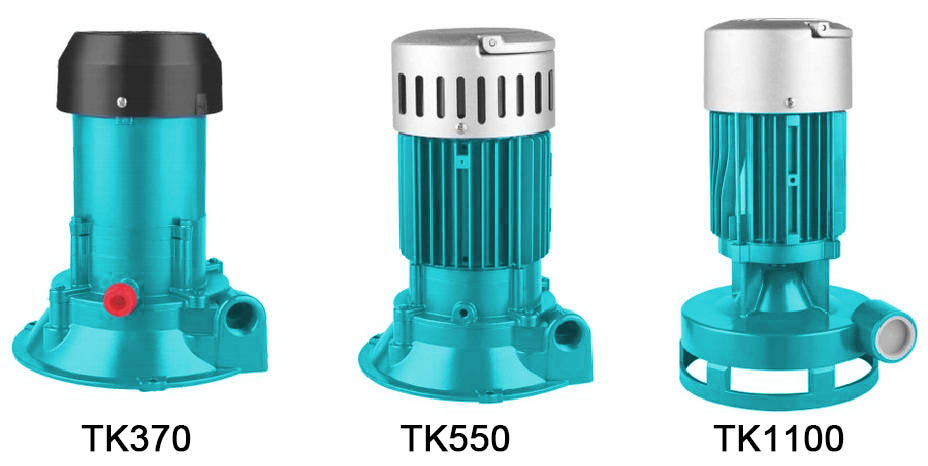

| Modèle | Puissance NPUT | Q(m³/h) | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 6 | 7.5 | 8.2 | |||
| KW | HP | Q(L/min) | 0 | 17 | 25 | 33 | 42 | 50 | 67 | 100 | 125 | 137 | |||
| TK370 | 0.37 | 0.5 | H(m) | 22 | 20 | 18 | 15 | 11 | 6 | ||||||
| TK550 | 0.55 | 0.75 | 24 | 22 | 20 | 17 | 13 | 8 | |||||||
| TK1100 | 1.1 | 1.5 | 26 | 25 | 23.5 | 22 | 20 | 18 | 15 | 11.5 | 7 | 3 | |||

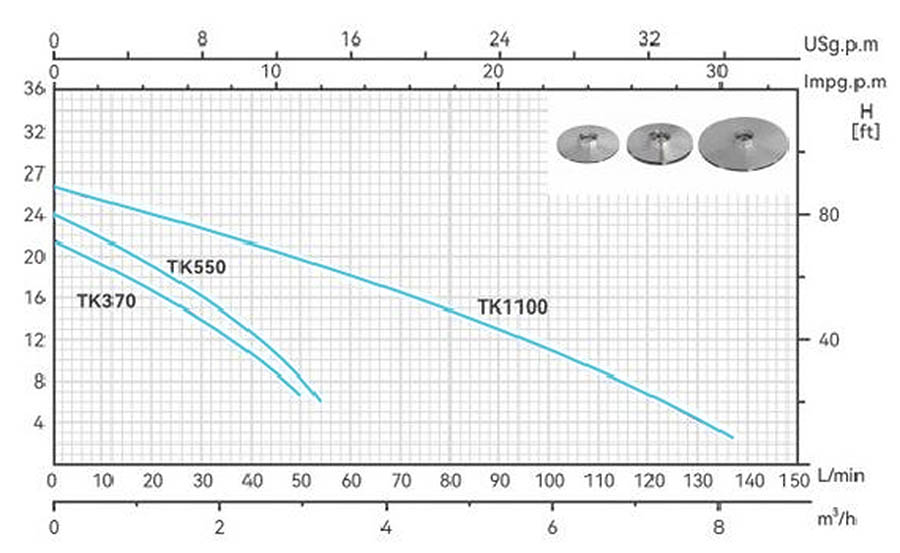

Graphique de performances n = 2850 tr/min
| Modèle | Entrez, sortez | N.W. | L×L×H |
| (Pouce) | (kg) | (mm) | |
| TK370 | ¾"×¾" | 5.7 | 240×240×300 |
| TK550 | ¾"×¾" | 7.5 | 245×245×325 |
| TK1100 | 1¼"×1¼" | 10 | 245×245×385 |

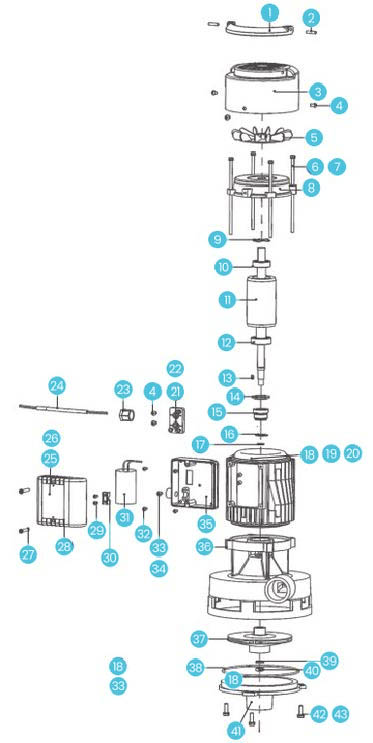

| Nombres | Remarques | Nombres | Remarques | ||
| 1 | Poignée | 23 | Écrou de boîte | ||
| 2 | Clé | 24 | Câble électrique | ||
| 3 | Cache ventilateur | 25 | Comprimé | ||
| 4 | Vis | 26 | Rivets | ||
| 5 | Ventilateur | 27 | Vis | ||
| 6 | Loquet | 28 | Position du boîtier de commande | ||
| 7 | Palet | 29 | Vis | ||
| 8 | Conduite automobile | 30 | Presse à câble | ||
| 9 | Anneau ouvert | 31 | Condenseur | ||
| 10 | Relation | 32 | Vis | ||
| 11 | Rotor | 33 | Vis | ||
| 12 | Relation | 34 | Palet | ||
| 13 | Clé | 35 | Couvercle de la boîte | ||
| 14 | Protection contre les chutes | 36 | Corps de pompe | ||
| 15 | Garniture mécanique | 37 | Roue | ||
| 16 | Rondelle élastique | 38 | Palet | ||
| 17 | Anneau | 39 | Anneau "O" | ||
| 18 | Stators | 40 | Noix | ||
| 19 | Protecteur de température | 41 | boîtier de pompe | ||
| 20 | Boîtier avec stator rotor | 42 | Palet | ||
| 21 | panneau de serrage | 43 | Loquet | ||
| 22 | Noix | ||||
