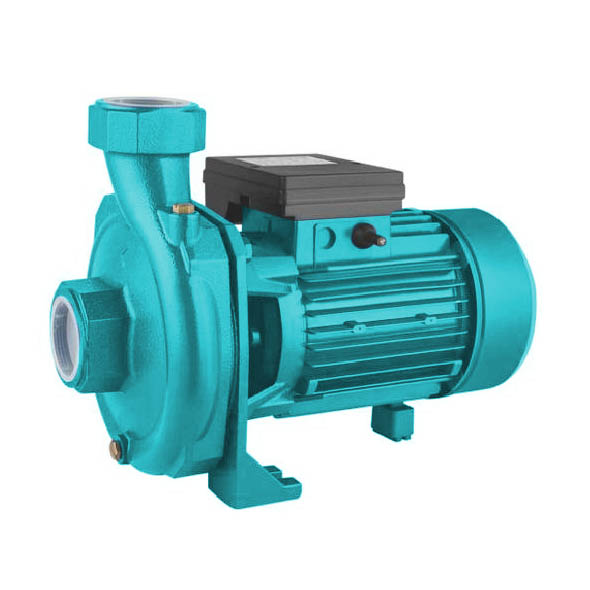

En tant que fabricant et fournisseur leader de pompes en Chine, la marque ZEN dispose d'équipements de production avancés et d'une vaste expérience pour fournir des produits de pompe centrifuge SCM personnalisés de haute qualité.
ApplicationIl est utilisé pour purifier l'eau et les liquides non chimiquement agressifs pour les matériaux destinés à la fabrication des pompes.
En raison de leur fiabilité et de leur facilité d'utilisation, ces pompes sont largement utilisées dans des applications domestiques et civiles telles que la distribution d'eau en combinaison avec des appareils de petite et moyenne pression, le transport de liquides et l'irrigation de jardins et de zones de distribution.
Les pompes doivent être installées dans un environnement fermé ou au moins protégé des intempéries.
• Maximale. Pression de service 3,5 bars
• Température du liquide jusqu'à 60°C
• Température ambiante jusqu'à 40°C
• Montée totale d'inhalation jusqu'à 8 m
• Fonctionnement continu
• Corps de pompe : fonte
• Support de pompe : fonte
• Carter moteur : aluminium
• Roue : laiton
• Axe moteur : acier au carbone, AISIS304 SS si nécessaire
• Garniture mécanique : carbone / céramique
• Moteur asynchrone bipolaire (n = 2850 tr/min)
• Classe d'isolation B
• Protection IP44
• Service continu Sl
• Protecteur thermique monophasé
• Monophasé 220 V / 50 Hz, 60 Hz (si nécessaire)
• Triphasé 380V / 50Hz, 60Hz (si nécessaire)
| Modèle | Puissance d'entrée | Q(m³/h) | 0 | 3.6 | 7.2 | 10.8 | 14.4 | 18 | 21.6 | 23.4 | 25.2 | 27 | ||||
| KW | HP | Q(L/min) | 0 | 60 | 120 | 180 | 240 | 300 | 360 | 390 | 420 | 450 | ||||
| SCM60 | 1.1 | 1.5 | H(m) | 25 | 25 | 23 | 21 | 19 | 16 | 13 | 11 | |||||
| SCM70 | 1.5 | 2.0 | 30 | 29 | 28 | 25 | 23 | 20 | 16 | 13 | ||||||
| SCM80 | 2.2 | 3.0 | 34 | 33 | 32 | 30 | 27 | 24 | 22 | 19 | 16 | 12 | ||||

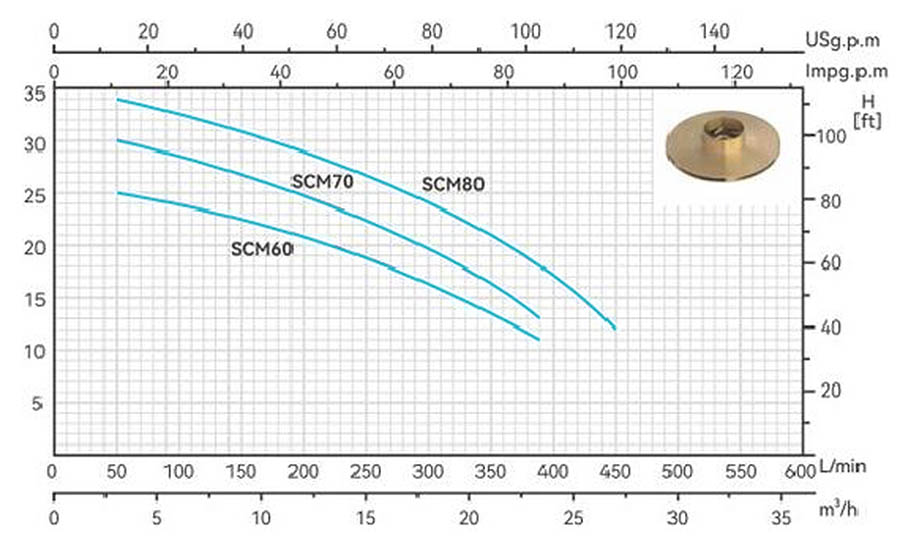

Graphique de performances n = 2850 tr/min
| Modèle | Entrez, sortez | N.W. | L×L×H | ||
| (Pouce) | (kg) | (mm) | |||
| SCM60 | 2"×2" | 21.2 | 403×245×310 | ||
| SCM70 | 2"×2" | 23.6 | 403×245×310 | ||
| SCM80 | 2"×2 | 29.8 | 500×250×295 | ||

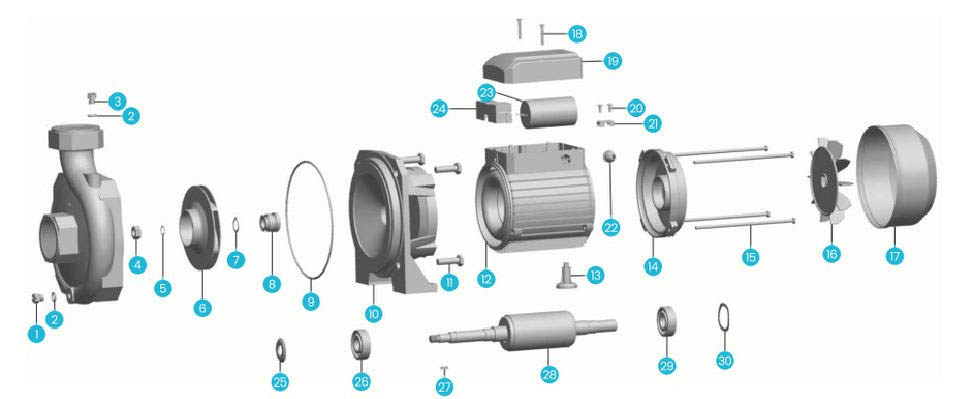

| Nombres | Remarques | Nombres | Remarques | Nombres | Remarques | ||||||
| 1 | Bouchon de décharge | 11 | Loquet | 21 | Pression du câble | ||||||
| 2 | Anneau "O" | 12 | Boîtier avec stator bobiné | 22 | À Fairlea | ||||||
| 3 | Bouchon de chargement | 13 | Gare | 23 | Condenseur | ||||||
| 4 | Noix | 14 | Chapeau de pilote | 24 | panneau de serrage | ||||||
| 5 | Rondelle élastique | 15 | Poussée horizontale | 25 | Protection contre les chutes | ||||||
| 6 | Roue | 16 | Ventilateur | 26 | Relation | ||||||
| 7 | Anneau de serrage | 17 | Cache ventilateur | 27 | Clé. | ||||||
| 8 | Garniture mécanique | 18 | Loquet | 28 | Rotor | ||||||
| 9 | Anneau "O" | 19 | Couvercle de serrage | 29 | Relation | ||||||
| 10 | Support de pompe | 20 | Vis | 30 | Anneau ouvert | ||||||
