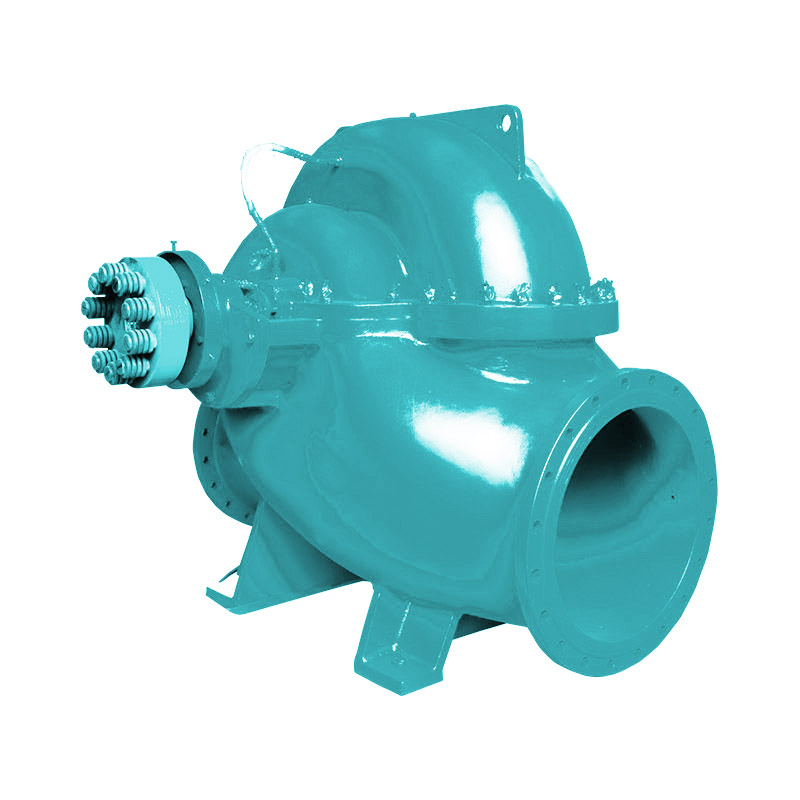

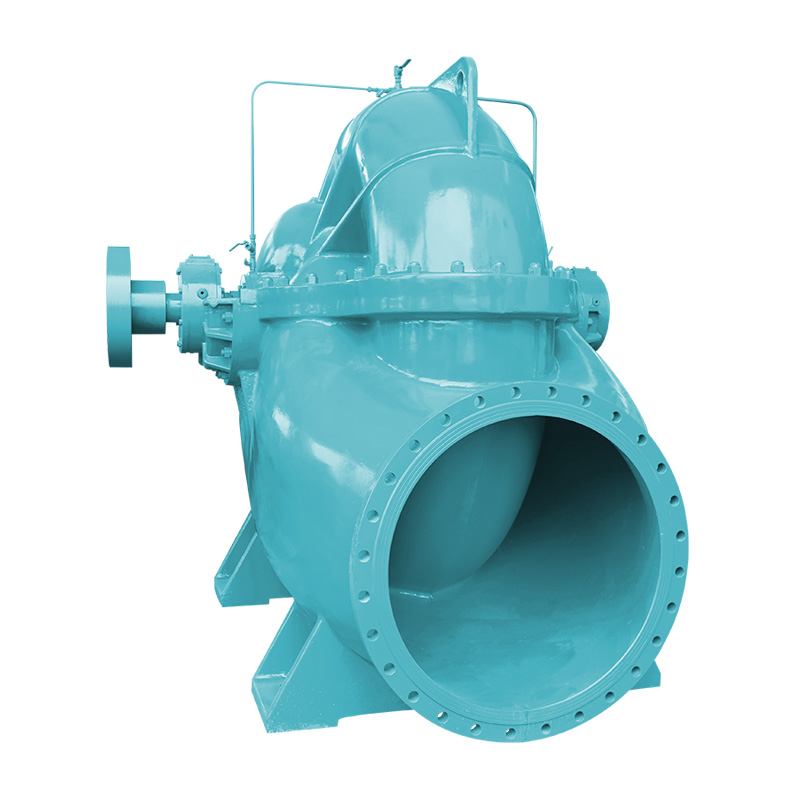

La pompe centrifuge à boîtier divisé S est une pompe centrifuge à un étage, horizontale et à double aspiration conçue pour le transport d'eau propre et de fluides ayant des propriétés physiques et chimiques similaires à celles de l'eau, avec une température maximale ne dépassant pas 80°C. Il convient à l'approvisionnement en eau et au drainage dans les usines, les mines, les zones urbaines et les centrales électriques, au drainage et à l'irrigation des terres agricoles, ainsi qu'à divers projets d'ingénierie hydraulique.
La pompe de type S est une pompe centrifuge horizontale à un étage et à deux étages de type ouvert moyen, conçue pour transporter de l'eau pure et des liquides ayant des propriétés physico-chimiques similaires à celles de l'eau, à une température maximale ne dépassant pas 80 ° C et adaptée à l'approvisionnement et au drainage des usines, des mines, des villes et des centrales électriques, au drainage et à l'irrigation des cultures agricoles. terrain pour diverses opérations hydrauliques.

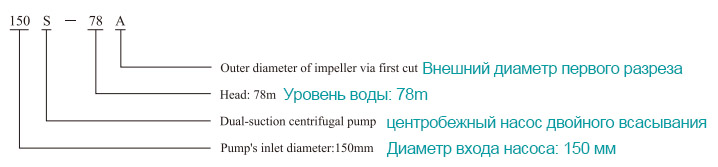

Les pompes de la série sont conformes aux normes GB/T3216 et GB/T5657.

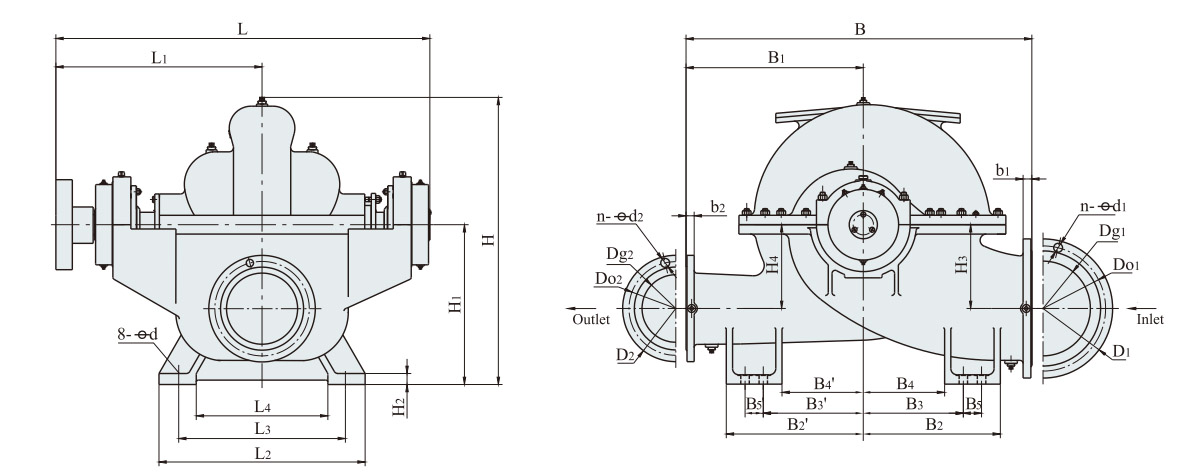

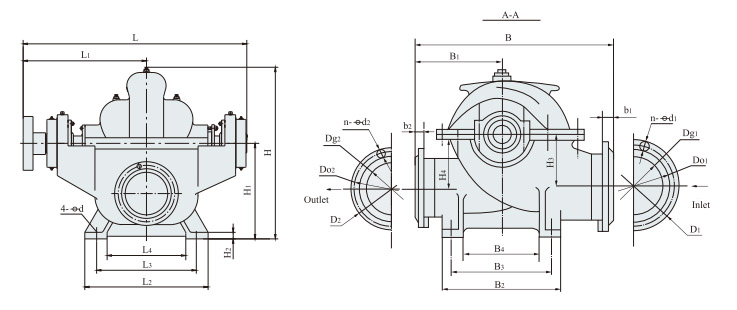

Toutes les entrées et sorties de la pompe sont situées en dessous de l'axe, horizontalement et perpendiculairement à l'axe, le corps de la pompe s'ouvre au milieu, il n'est donc pas nécessaire de démonter le tuyau d'entrée et de source et le moteur (ou autre moteur primaire). Du point de vue de l'embrayage, la pompe se déplace dans le sens des aiguilles d'une montre. La pompe peut également se déplacer dans le sens inverse des aiguilles d'une montre, mais une attention particulière doit être portée à l'ordre.

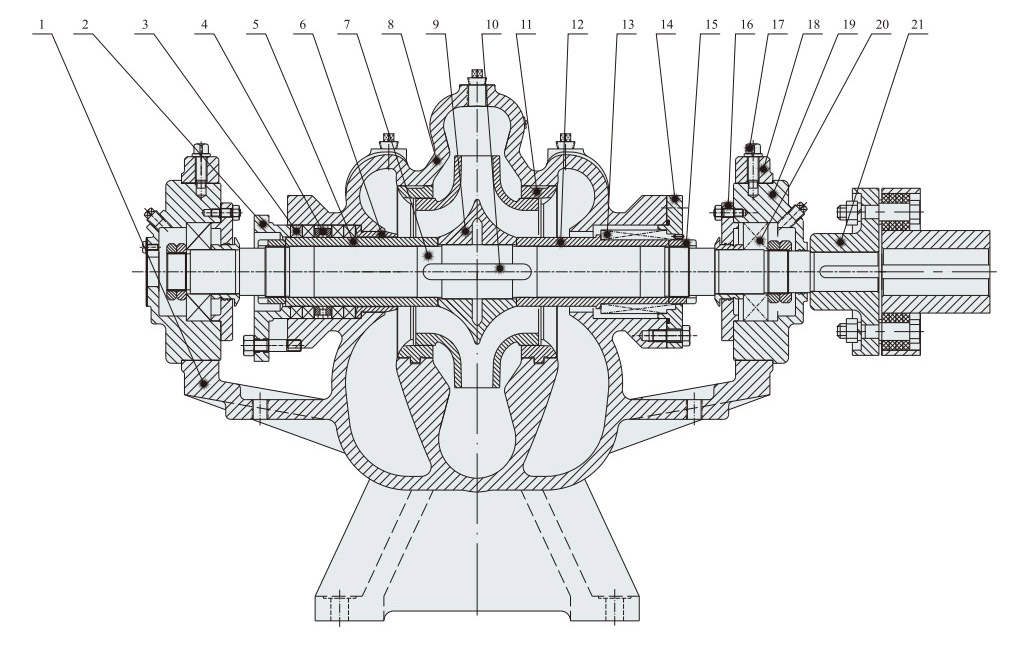

Les principaux composants de la pompe : le corps de pompe (1), le couvercle de pompe (2), la roue (3), l'axe (4), la bague d'étanchéité double absorbante (5), le manchon (6), le roulement (15), etc., à l'exception de l'axe en acier au carbone de haute qualité, le reste est en fonte. Ce matériau peut être remplacé par d'autres matériaux sur différents environnements.
Le corps de la pompe et le couvercle de la pompe forment le studio de la turbine avec des trous filetés sur les brides d'entrée et de sortie pour l'installation de vacuomètres et de manomètres, ainsi que pour le drainage en dessous.
La roue est calibrée selon l'équilibre statique, fixée avec la coque et l'écrou du boîtier des deux côtés, à l'aide d'un écrou, vous pouvez ajuster sa position axiale et équilibrer la force axiale avec un emplacement symétrique des pales, le roulement axial peut résister à la puissance axiale résiduelle.
L'axe de la pompe est maintenu par deux roulements à billes centraux à une rangée, qui sont installés dans le boîtier de roulement aux deux extrémités de la pompe et lubrifiés avec de la lubrification. La bague d'étanchéité à double absorption est utilisée pour réduire les fuites sur la roue. La pompe est contrôlée directement à l'aide d'un accouplement élastique. (Si un entraînement en caoutchouc est utilisé, un support supplémentaire doit être installé).
La valve est un compactage de la charge, et pour refroidir et lubrifier la cavité hermétique et empêcher l'air de pénétrer dans la pompe entre les charges, il y a un anneau de remplissage. Pendant le fonctionnement de la pompe, une petite quantité d'eau à haute pression pénètre dans la cavité de remplissage par une barbe conique et remplit la fonction de volet d'eau.
1. L'assemblage des pièces du rotor : séquentiellement sur l'axe de la pompe, une roue, un manchon, un écrou anti-retour, une boîte à garniture, une bague oléopique, un joint salé, une garniture mécanique, une garniture mécanique, une bague de retenue d'eau et un roulement, puis un embrayage.
2. Vérifiez la bague extérieure scellée de la roue séparément de la colonne de boîtier du rotor, dont le battement radial ne doit pas dépasser les paramètres indiqués dans le tableau ci-dessous.
3. Le rotor est installé sur le corps de pompe, ajustez la roue de sorte que sa position axiale soit au milieu de la double bague d'étanchéité absorbante des deux côtés, puis fixez-la, puis fixez le couvercle de roulement avec une vis immobile.
| Diamètre nominal | <50 | 50～120 | 120～250 | 250～500 | 500～800 | 800～1250 |
| Capacité de saut | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.10 |
4. Chargez le mastic (s'il s'agit d'un compactage du mastic), un tampon de papier sur le trou intermédiaire et le couvercle de la pompe, serrez d'abord le pin du cône arrière fileté, puis serrez l'écrou du couvercle de la pompe. Réglez le couvercle de remplissage, mais n'appuyez pas trop fort, sinon le manchon pourrait chauffer, laissant plus d'énergie ; Si une garniture mécanique est utilisée, ajustez la capacité de compression de la garniture mécanique pour vous assurer qu'aucune fuite ne se produit.
Une fois l'assemblage terminé, en déplaçant l'axe de la pompe à la main, celui-ci doit être lisse et uniforme et ne doit pas se toucher. Le démontage peut être effectué à l'inverse de ce qui précède.
1. Vérifiez si la pompe et le moteur sont endommagés.
2. La hauteur de l'installation de la pompe en combinaison avec les pertes hydrauliques de la canalisation d'aspiration et sa vitesse de rotation, c'est-à-dire que le NPSHA de l'unité doit être supérieur au NPSHR. La taille de la base doit correspondre à la taille de l'installation du groupe motopompe.
3. Procédure d'installation :
(1) Placez la pompe sur la fondation en béton à l'aide du boulon de fondation intégré, ajustez l'horizontale en ajustant la pose du coin et serrez correctement le boulon pour empêcher le déplacement du boulon.
(2) Couler du béton entre la fondation et les pieds de la pompe.
(3) Après la solidification du béton, serrez les boulons des pieds souterrains et vérifiez à nouveau l'horizontalité de la pompe.
(4) Corrigez la concentricité entre la pompe et l'axe du moteur pour qu'elle soit sur une ligne droite. L'admission admissible à un centrage différent des bagues externes des deux embrayages est de 0,1 mm, tandis que l'écart entre une extrémité et les irrégularités autour de la circonférence est de 0,3 mm (une autre modification devrait également répondre aux exigences ci-dessus après le raccordement et la mise en service de l'alimentation en eau).
(5) Après avoir déterminé le sens de rotation du moteur correspondant au sens de rotation de la pompe, la goupille d'embrayage est installée.
4. Les canalisations d'alimentation et de sortie doivent être soutenues par des supports séparés et non par le corps de la pompe.
5. La connexion entre la pompe et la canalisation doit maintenir une bonne étanchéité, en particulier la canalisation d'entrée, qui doit être garantie sans fuite d'air et ne peut pas être intégrée à l'unité.
6. En règle générale, si la pompe est installée au-dessus du niveau d'eau dans la prise d'eau, vous pouvez installer la vanne inférieure pour démarrer la pompe et l'injection d'eau, ainsi qu'utiliser une pompe à vide pour évacuer l'eau.
7. En règle générale, les tuyaux de sortie des pompes nécessitent l'installation d'une vanne et d'un robinet d'arrêt (une élévation inférieure à 20 m ne nécessite pas d'installation) et le clapet anti-retour est installé derrière la vanne.

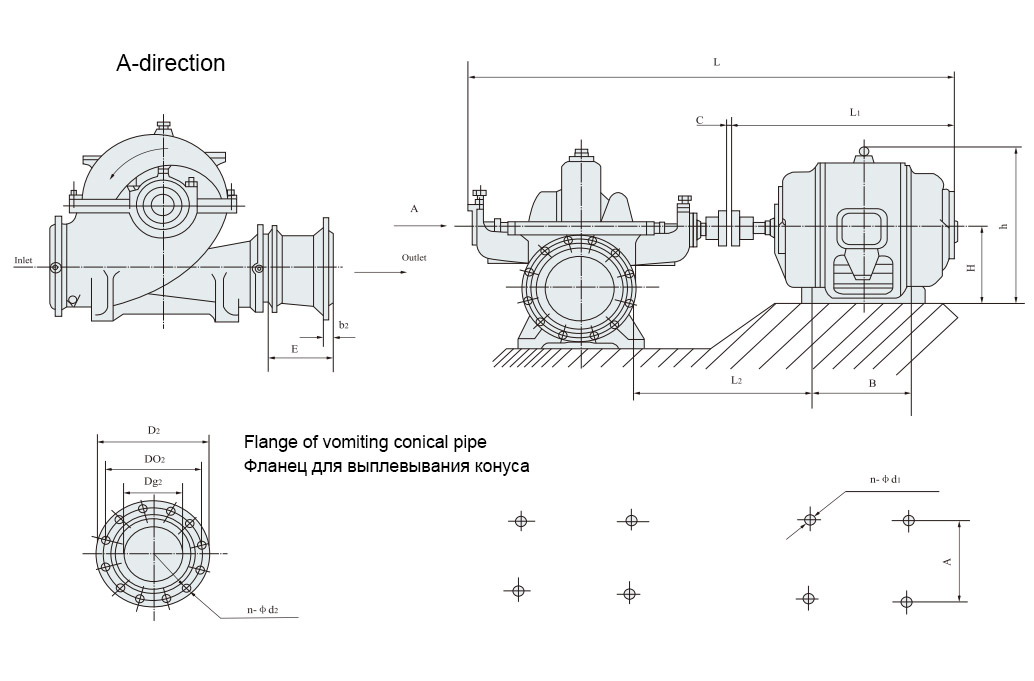

La méthode d'installation mentionnée fait référence à des pompes qui n'ont pas de base sociale.

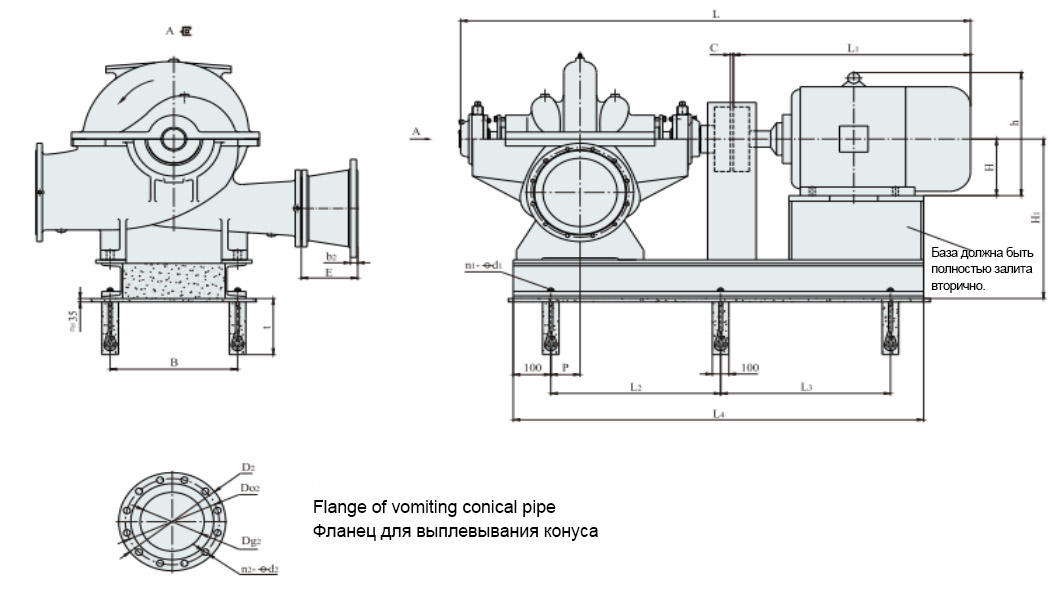

Pour les pompes avec fondation conventionnelle entre la fondation et le béton, un joint en fer en forme de coin est utilisé pour corriger le niveau de l'unité, puis le béton est cimenté entre eux. Le principe d'installation et les exigences sont identiques aux pompes qui n'ont pas de base commune.
1. Démarrage et arrêt
(1) Avant de démarrer le rotor de la pompe mobile, les capteurs du rotor doivent être légers, lisses et uniformes.
(2) Fermez la soupape d'échappement et remplissez l'eau avec une pompe (en l'absence de soupape inférieure, l'eau est pompée avec une pompe à vide pour le sens de l'eau). Assurez-vous que la pompe est remplie d'eau et n'a pas accès à l'air.
(3) Avant de démarrer le moteur, éteignez d'abord la fourche à vide ou le manomètre, si elle est installée sur la pompe, connectez-la à la pompe, puis allumez la fourche lorsque le moteur tourne à vitesse normale ; Ensuite, la vanne de sortie s'ouvre progressivement, la réduisant en cas de consommation plus importante ou, au contraire, l'augmentant ou l'augmentant.
(4) Serrez uniformément l'écrou de pression sur le couvercle de remplissage pour éviter les gouttes et faites attention à l'augmentation de la température à l'extérieur de la cavité de remplissage.
(5) Lorsque la pompe s'arrête, fermez d'abord la fourche d'un aspirateur ou d'un manomètre et une vanne sur l'alimentation en eau, puis coupez l'alimentation du moteur. À basse température ambiante, ouvrez le bouchon carré sous le corps de la pompe et vidangez l'eau résiduelle pour éviter les fissures de glace.
(6) Lors d'un arrêt prolongé, retirer la pompe, sécher les pièces et appliquer de la graisse anticorrosion sur la surface traitée.
2. Courir
(1) La température maximale du roulement de la pompe ne doit pas dépasser 75 °C
(2) Le volume de lubrifiants à base de calcium pour les roulements lubrifiants est adapté pour maintenir 1/3 à 1/2 des espaces dans les roulements.
(3) Si le couvercle du couvercle est légèrement usé, alors le couvercle du joint d'huile doit être correctement pressé, et si l'usure est trop importante, alors le couvercle du joint d'huile doit être remplacé.
(4) vérifier régulièrement l'embrayage élastique et faire attention à augmenter la température des roulements du moteur.
(5) Pendant le travail, lorsque du bruit ou d'autres sons inhabituels sont entendus, vous devez vous arrêter immédiatement pour en découvrir la cause et l'éliminer.
(6) N'augmentez pas arbitrairement la vitesse de la pompe, mais vous pouvez réduire la vitesse de la pompe. Par exemple, pour ce type de pompes, la vitesse nominale de rotation n, la consommation de Q, la pression H, la puissance de l'axe N, la vitesse réduite N1, la consommation, la pression et la puissance de l'axe après une diminution de la vitesse sont respectivement Q1, H1 et N1. La transformation s'effectue selon la formule suivante.
| Échec | Cause | dépannage |
| 1. La pompe n'aspire pas l'eau, elle fait sauter considérablement l'indicateur de pression et le vacuomètre |
1. L’eau boisée est insuffisante ; 2. La fuite provient du pipeline ou du comptoir. |
1. Versez plus d'eau; 2. Serrez ou bloquez le lieu de fuite. |
| 2. La pompe n'aspire pas l'eau, un vide poussé est affiché sur le vide. |
1. La vanne de réception n’est ni ouverte ni verrouillée ; 2. La résistance de la canalisation d’aspiration est trop importante ; 3. Hauteur d'absorption d'eau trop élevée |
1. Corrigez ou remplacez la valve inférieure ; 2. Rincez ou remplacez le pipeline ; 3. Réduire la hauteur |
| 3. L'eau ne sort pas de la pompe, la pression est affichée sur le manomètre. |
1. Résistance trop élevée à la canalisation d'évacuation de l'eau ; 2. Sens de rotation incorrect ; 3. La turbine est bloquée ; 4. Vitesse de rotation insuffisante. |
1. Vérifiez ou raccourcissez le pipeline ; 2. Corrigez le sens de rotation du moteur 3. Retirez-le ; 4. Vérifiez la tension d'alimentation et augmentez la vitesse |
| 4. Consommation insuffisante ou pression trop basse. |
1. Une roue de travail ou les conduites d'eau d'admission et d'arrivée d'eau sont fermées 2. Il y a trop d'usure due à la bague d'étanchéité à double absorption ou à des dommages à la roue de travail ; 3. La vitesse de rotation est inférieure à la valeur indiquée. |
1. Nettoyez la roue de travail ou le pipeline ; 2. Remplacez-le ; 3. Ajustez-le à une valeur nominale. |
| 5. consommation excessive d'énergie de la pompe |
1. L’emballage est trop serré ; 2. Friction entre la roue de travail et la bague d'étanchéité à double absorption ; 3. La consommation est trop importante. |
1. Affaiblissez-le ; 2. Vérifiez la raison pour l'éliminer ; 3. Réduisez l’ouverture de la vanne |
| Échec | Cause | dépannage |
| 6. Un bruit inhabituel à l’intérieur de la pompe, l’eau ne pénètre pas dans la pompe. |
1. La résistance de la canalisation d’aspiration est trop élevée ; 2. Hauteur d’absorption trop élevée ; 3. L'air est aspiré dans le site d'aspiration de l'eau 4. La température est trop élevée lors de l’aspiration du liquide ; 5. La perte de vapeur est due à une consommation excessive. |
1. Préparez la canalisation d'aspiration et la vanne inférieure ; 2. Abaissez-le ; 3. Vérifiez la valve inférieure, réduisez la hauteur d'aspiration, bloquez le lieu de fuite d'air ; 4. Montez-le ; 5. Ajustez la porte d'échappement pour l'eau afin qu'elle fonctionne dans la plage de performances définie. |
| 7. Vibration anormale de la pompe. |
1. Dans ce cas, une perte de vapeur se produit ; 2. La roue de travail n’est pas équilibrée ; 3. Les axes de la pompe et du moteur ne sont pas concentriques ; 4. L'épingle à cheveux sur la jambe fragilisée |
1. Ajustez la vanne pour qu'elle fonctionne dans une plage de performances donnée ; 2. Effectuez une modification statique pour la roue de travail ; 3. Corriger la concentricité 4. Serrez-le |
| 8. Le roulement a surchauffé |
1. Manque non pétrolier d’intérieur ; 2. Les axes de la pompe et du moteur ne sont pas sur la même ligne centrale |
1. Vérifiez et nettoyez le boîtier de roulement, graissez-le ; 2. Corrigez la concentricité pour que les deux soient sur la même ligne centrale. |
| 1 | Corps de pompe | 2 | Farce salnique | 3 | Emballer | 4 | Bague d'étanchéité | 5 | Accouplement d'emballage | 6 | Manchon d'emballage | 7 | Arbre |
| 8 | Couvercle de pompe | 9 | Roue de travail | 10 | Clé |
11 | Anneau double absorption | 12 | Moufle à garniture mécanique | 13 | Impression mécanique | 14 | Joint d'étanchéité mécanique |
| 15 | Gaet de l'accouplement | 16 | Joint d'huile de roulement | 17 | Vis de fixation | 18 | Joint d'huile du corps de roulement | 19 | Boîtier de roulement | 20 | Roulement à billes de centrage à une colonne | 21 | Saisir |
| Type de pompe | Consommation Q. | Tête (m) |
vitesse (tr/min) |
Puissance (KW) | Efficacité % |
(NPSH)r (m) |
Poids (kg) |
||
| (m³/h) | (L/s) | La puissance de l'arbre |
Moteur | ||||||
| 150S-100 |
120 160 192 |
33.3 44.4 53.3 |
103 100 92 |
2950 |
48.8 59.7 67.7 |
75 |
69 73 71 |
4.5 | 168 |
| 150S-78 |
126 160 198 |
35.0 44.4 55.0 |
84 78 70 |
2950 |
41.2 45.9 53.1 |
55 |
70 74 71 |
4.5 | 158 |
| 150S-78A |
112 140 180 |
31.1 39 50.0 |
65 60 53.5 |
2950 |
29.1 31.8 37.5 |
45 |
68 72 70 |
4.5 | 158 |
| 150S-50 |
130 160 220 |
36.1 44.4 61.1 |
52 50 40 |
2950 |
25.2 27.6 31.5 |
37 |
73 79 76 |
4.5 | 147 |
| 150S-50A |
112 140 180 |
31.1 38.9 50.0 |
42 39 34 |
2950 |
18.3 19.8 22.8 |
30 |
70 75 73 |
4.5 | 147 |
| 150S-50B |
108 133 160 |
30.0 36.9 44.4 |
38 36 32 |
2950 |
16.9 18.4 19.4 |
22 |
66 71 72 |
4.5 | 147 |
| 200S-95 |
200 280 324 |
55.6 77.8 90.0 |
102 95 85 |
2950 |
81.7 94.0 100.0 |
132 |
68 77 75 |
5 | 240 |
| 200S-95A |
180 268 310 |
50.0 74.4 86.1 |
95 87 78 |
2950 |
71.6 84.6 90.2 |
110 |
65 75 73 |
5 | 240 |
| 200S-95B |
165 245 298 |
45.8 68.1 82.8 |
81 72 60 |
2950 |
56.4 64.9 69.5 |
75 |
64.5 74 70 |
5 | 240 |
| 200S-63 |
216 280 351 |
60.0 77.8 97.5 |
70.4 63 52 |
2950 |
55.9 59.3 69.0 |
75 |
74 81 72 |
5 | 187 |
| 200S-63A |
186 270 332 |
51.7 75.0 92.2 |
56.5 48 38.5 |
2950 |
41.5 45.8 49.0 |
55 |
69 77 71 |
5 | 187 |
| 200S-42 |
216 280 342 |
60.0 77.8 95.0 |
48 42 35 |
2950 |
35.3 37.7 41.0 |
45 |
80 85 79.5 |
5 | 219 |
| 200S-42A |
198 270 310 |
55.0 75.0 86.1 |
43 36 31 |
2950 |
31.3 33.1 34.6 |
37 |
74 80 75.5 |
5 | 219 |
| 250S-65 |
360 485 612 |
100.0 134.7 170.0 |
70 65 54 |
1480 |
91.5 108.6 127.6 |
132 |
75 79 70.5 |
3.8 | 518 |
| 250s-65A |
300 420 535 |
83.3 116.7 148.6 |
53 48 40 |
1480 |
61.8 71.3 79.8 |
90 |
70 77 73 |
3.8 | 518 |
| 250S-39 |
360 485 612 |
100.0 134.7 170.0 |
43 39 32.5 |
1480 |
55.4 62.0 69.4 |
75 |
76 83 78 |
3.8 | 400 |
| 250s-39a |
324 420 576 |
90.0 116.7 160.0 |
31.5 29 22 |
1480 |
38.6 42.5 48.6 |
55 |
72 78 71 |
3.8 | 400 |
| 250S-24 |
360 485 576 |
100.0 134.7 160.0 |
27 24 19 |
1480 |
33.1 36.8 36.3 |
45 |
80 86 82 |
3.8 | 305 |
| 250S-24A |
342 420 482 |
95.0 116.7 133.9 |
22 20 17 |
1480 |
25.9 27.6 27.9 |
37 |
79 83 80 |
3.8 | 305 |
| 250S-14 |
360 485 576 |
100.0 134.7 160.0 |
14 11 |
1480 |
20.8 21.7 22.1 |
30 |
80 85 78 |
3.8 | 305 |
| 250S-14A |
320 420 505 |
88.9 116.7 140.3 |
10 12 10 8.2 |
1480 |
13.2 14.1 14.5 |
18.5 |
79 81 78 |
3.8 | 305 |
