Les pompes centrifuges multicellulaires horizontales RS de la marque ZEN sont certifiées CE, ce qui garantit une qualité fiable et gagne la confiance de nos clients.
ApplicationConvient pour une utilisation avec de l'eau propre, même en présence d'air, et avec des liquides non chimiquement agressifs pour les matériaux qui composent les pompes.
Les pompes conçues pour pomper l'eau même en présence d'air, en raison de leur silence, de leur fiabilité et de leur faible consommation d'énergie, sont recommandées pour une utilisation dans des applications domestiques et civiles telles que la pression et la distribution de l'eau en combinaison avec des dispositifs de pression, ainsi que les systèmes de récupération d'eau de pluie et d'irrigation.
Les pompes doivent être installées dans un environnement fermé ou au moins pour éviter les intempéries.
• Température du liquide jusqu'à 60°C
• Température ambiante jusqu'à 40°C
• Montée totale d'inhalation jusqu'à 9 m
• Fonctionnement continu
• Corps de pompe : fonte + acier inoxydable
• Support électrique : fonte
• Carter moteur : aluminium
• Roue à tôle : PPO, AlSI 304 si nécessaire
• Axe : acier 45#, acier inoxydable AlSI 416 si nécessaire
• Garniture mécanique : carbone / céramique
Monophasé 220V - 230V / 50Hz
Monophasé 110V - 127V / 60 Hz (sur demande)
Monophasé / triphasé 220V / 60 Hz (si nécessaire)
• Moteurs asynchrones bipolaires
• Classe d'isolation B, classe F (si nécessaire)
• Classe de protection IP44, IP54 (si nécessaire)
| Modèle | Entrez, sortez | Q(m³/h) | 0 | 0.6 | 1.2 | 2.1 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.4 | |||
| KW | HP | Q(L/min) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |||
| RS2 | 0.5 | 0.6 | H(m) | 25 | 23 | 21 | 18 | 15 | 12 | 8 | 5 | ||||
| RS3 | 0.6 | 0.8 | 35 | 33.5 | 31 | 28.5 | 25.5 | 21.5 | 16.5 | 11 | 5 | ||||
| RS4 | 0.75 | 1 | 45 | 43.5 | 41 | 38.5 | 35 | 30.5 | 25.5 | 19.5 | 12.5 | 5 | |||
| RS5 | 0.9 | 1.25 | 55 | 52.5 | 49.5 | 46.5 | 42.5 | 38 | 32 | 25 | 18 | 0.5 | |||

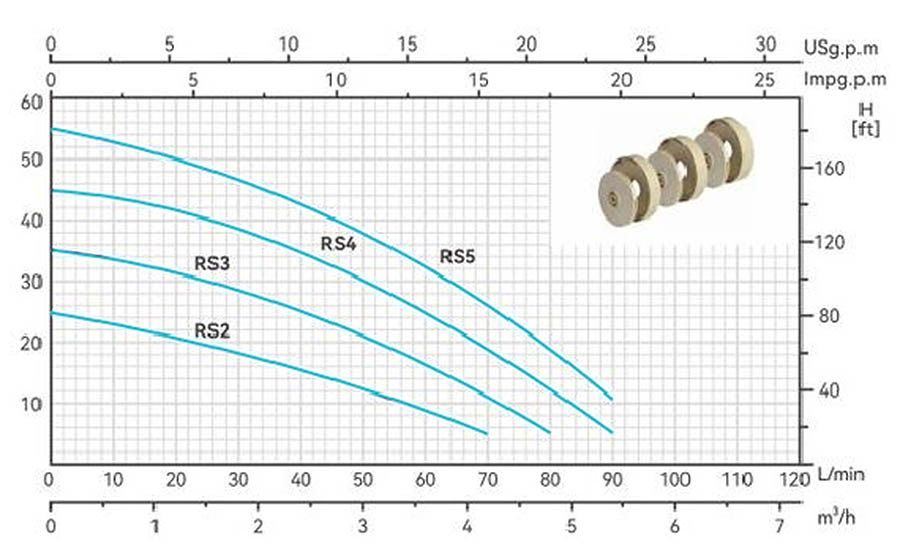

Graphique de performances n = 2850 tr/min
| Modèle | Entrez, sortez | N.W. | L×L×H | ||
| (pouces) | (kg) | (mm) | |||
| RS2 | 1"×1" | 11.4 | 385×215×230 | ||
| RS3 | 1"×1" | 12.4 | 405×215×230 | ||
| RS4 | 1"×1" | 13.4 | 430×215×230 | ||
| RS5 | 1"×1" | 14.7 | 455×215×230 | ||

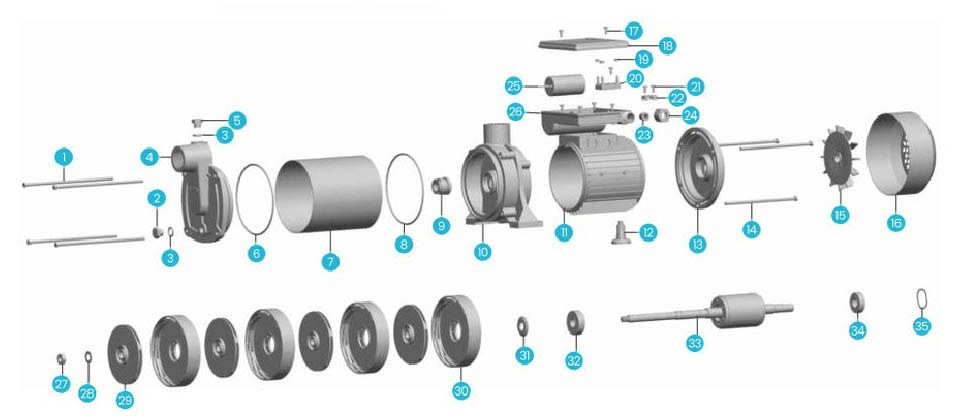

| Nombres | Remarques | Nombres | Remarques | Nombres | Remarques | ||||||
| 1 | Poussée horizontale | 13 | Poussée horizontale | 25 | Condenseur | ||||||
| 2 | Bouchon de décharge | 14 | Bouchon de décharge | 26 | Boîte de connexion | ||||||
| 3 | Anneau "O" | 15 | Anneau "O" | 27 | Noix | ||||||
| 4 | Manchon d'entrée | 16 | Manchon d'entrée | 28 | Machine à laver | ||||||
| 5 | Bouchon de chargement | 17 | Bouchon de chargement | 29 | Roue | ||||||
| 6 | Anneau "O" | 18 | Anneau "O" | 30 | Diffuseur | ||||||
| 7 | Corps de pompe | 19 | Corps de pompe | 31 | Protection contre les chutes | ||||||
| 8 | Anneau "O" | 20 | Anneau "O" | 32 | Relation | ||||||
| 9 | Garniture mécanique | 21 | Garniture mécanique | 33 | Rotor | ||||||
| 10 | Support de pompe | 22 | Support de pompe | 34 | Relation | ||||||
| 11 | Boîtier avec stator bobiné | 23 | Boîtier avec stator bobiné | 35 | Anneau ouvert | ||||||
| 12 | Gare | 24 | Gare | ||||||||
