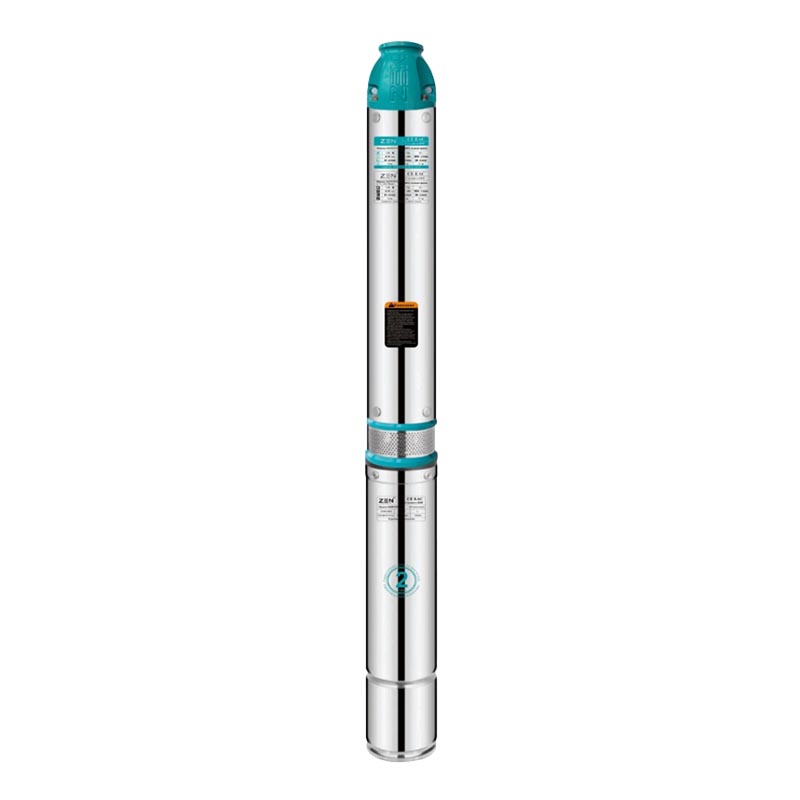

Installation et utilisationLa pompe en acier inoxydable pour eaux profondes QJM utilise une structure de roue à plusieurs étages, haute pression, une large gamme d'applications. Convient pour le forage de puits, le pompage de l'eau des étangs et des lacs, l'irrigation des pelouses, l'eau du robinet pour la vie, l'approvisionnement en eau des piscines, les troupes et réservoirs d'eau, les fontaines, l'irrigation dans l'agriculture, etc.
La température du milieu ne dépasse pas + 40°C ;
La valeur du PH de l'environnement est de 6,5 à 8,5 ;
Le rapport du volume d'impuretés solides dans l'environnement ne dépasse pas 0,1 % et le diamètre des particules ne dépasse pas 0,2 mm ;
Profondeur d'immersion ne dépassant pas 70 mètres ;
Le diamètre minimum applicable du puits : 4.
Corps de pompe : acier inoxydable
Roue à feuilles : pom, roue de construction en sable
Diffuseur : PC
Axe moteur : inox ou acier 45#
Garniture mécanique : céramique graphite ou carbure de silicium - graphite
Moteur électrique : lubrifiant x005f
Huiles utilisées avec les aliments). Monophasé 150V - 240V - 50Hz / 60Hz, un bobinage en cuivre possède un condensateur intégré de protection contre les surcharges thermiques avec un boîtier de commande de lancement. Triphasé 300V - 400V
Isolement : niveau b
Protection : IPX8
| Modèle |
Pouvoir |
Max. Napal (m) | MAX. Flux (l/min) | Sortie (Pouce) |
Q | L/min | 0 | 17 | 34 | 50 | 66 | 83 | 100 | Calibre |
| m³/heure | 0 | 1 | 2 | 3 | 4 | 5 | 6 | pouce | ||||||

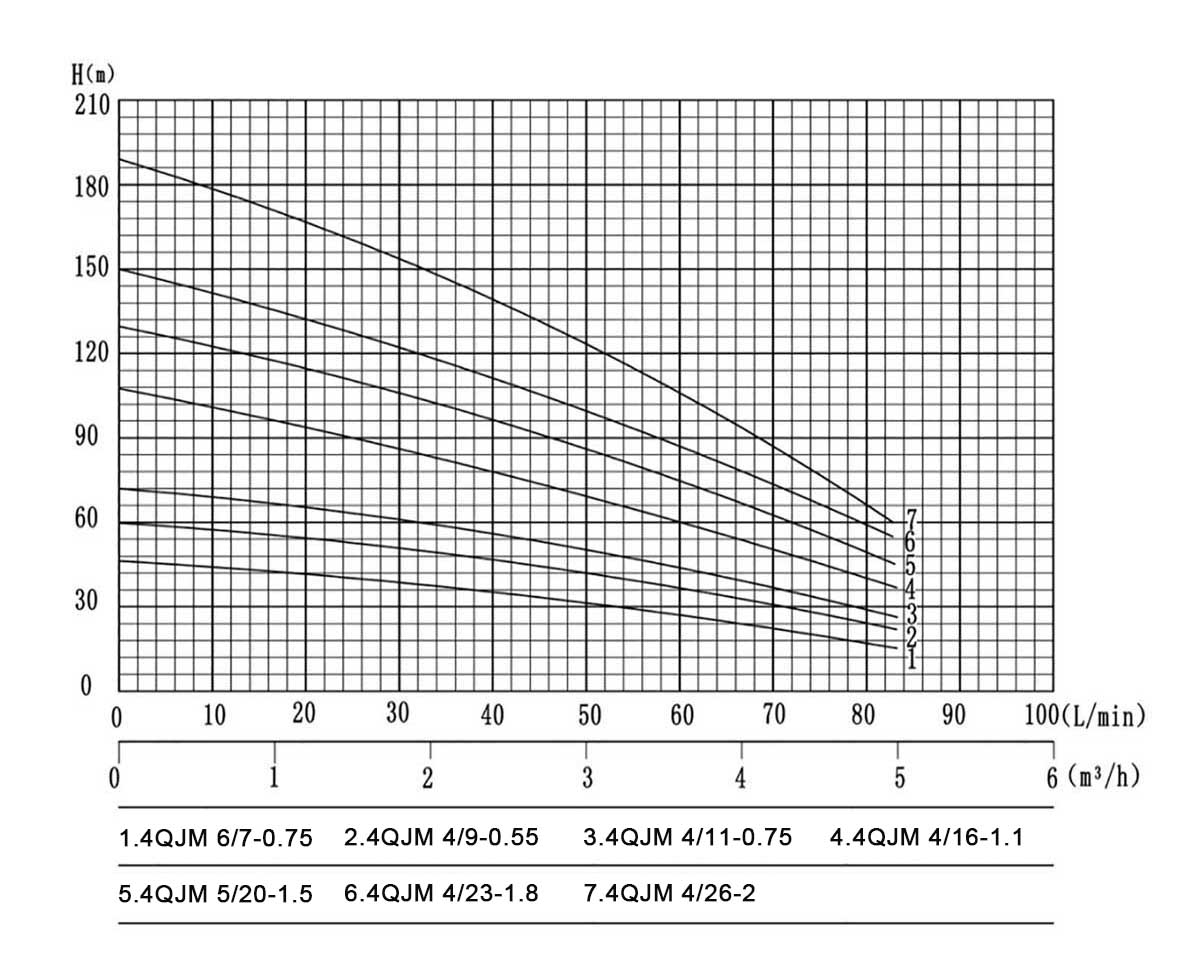

| 4QJm4/7-0.37 | 0.37 | 46 | 6.5 | 1,5" | H(m) | 46 | 39 | 35 | 31 | 24 | 16 | 5 | 1,5" | |
| 4QJm4/9-0,55 | 0.55 | 59 | 6.3 | 1,5" | 59 | 50 | 45 | 40 | 31 | 21 | 6 | 1,5" | ||
| 4QJm4/11-0.75 | 0.75 | 72 | 6.5 | 1,5" | 72 | 62 | 55 | 48 | 37 | 25 | 8 | 1,5" | ||
| 4QJm4/16-1.1 | 1.1 | 104 | 6.5 | 1,5" | 104 | 90 | 80 | 70 | 54 | 37 | 12 | 1,5" | ||
| 4QJm4/20-1.5 | 1.5 | 130 | 6.7 | 1,5" | 130 | 112 | 100 | 88 | 68 | 46 | 15 | 1,5" | ||
| 4QJm4/23-1.8 | 1.8 | 150 | 6.4 | 1,5" | 150 | 129 | 115 | 101 | 78 | 53 | 17 | 1,5" | ||
| 4QJm4/26-2.2 | 2.2 | 189 | 6.5 | 1,5" | 189 | 164 | 144 | 122 | 87 | 60 | 20 | 1,5" | ||
| Modèle |
Pouvoir |
Max. Napal (m) | MAX. Flux (l/min) | Sortie (Pouce) |
Q | L/min | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | Calibre |
| m³/heure | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | pouce | ||||||

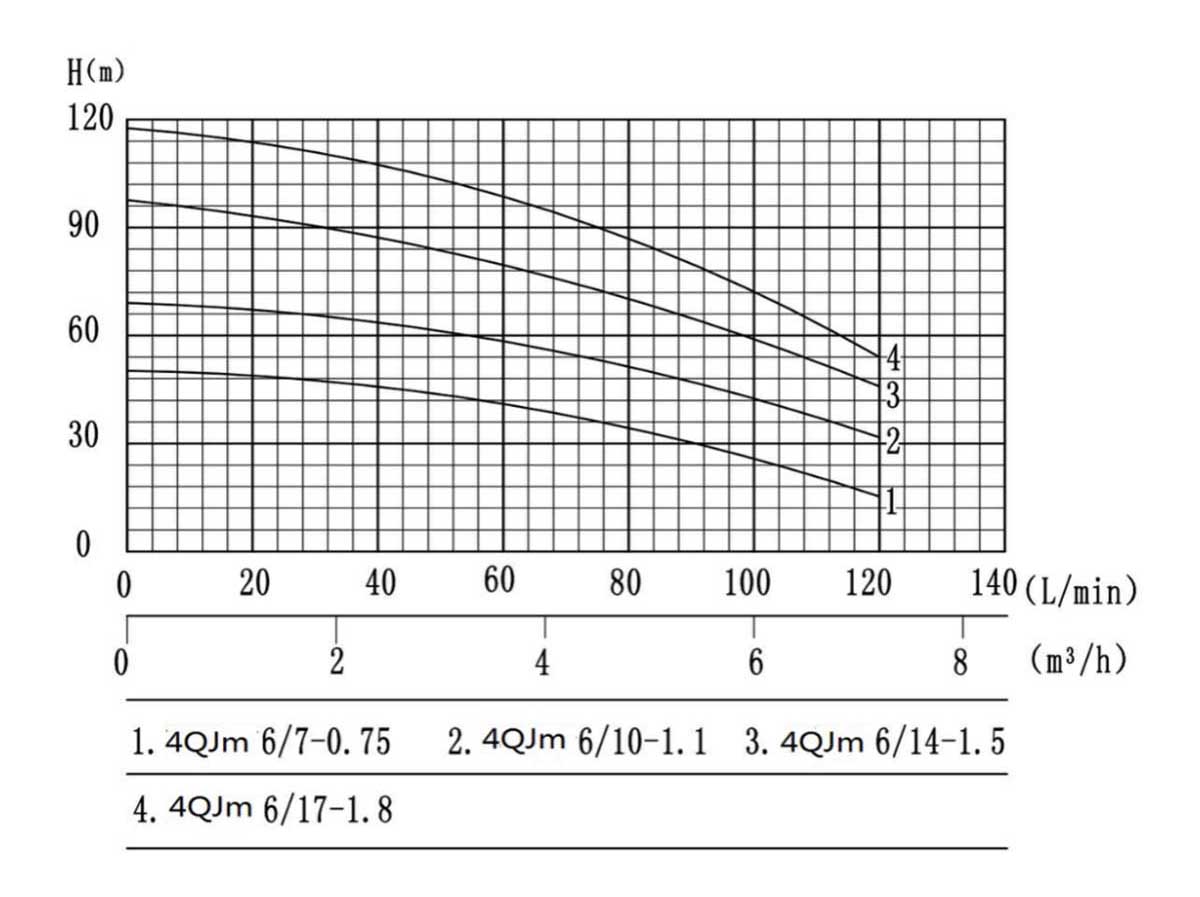

| 4QJM6/7-0.75 | 0.75 | 48 | 9 | 1,5" | H(m) | 48 | 47 | 44 | 41 | 38 | 29 | 22 | 14 | 1,5" | |
| 4QJM6/10-1.1 | 1.1 | 69 | 9.1 | 1,5" | 69 | 67 | 63 | 58 | 54 | 42 | 32 | 20 | 1,5" | ||
| 4QJM6/14-1.5 | 1.5 | 97 | 8.8 | 1,5" | 97 | 94 | 88 | 81 | 76 | 59 | 45 | 28 | 1,5" | ||
| 4QJM6/17-1.8 | 1.8 | 117 | 9 | 1,5" | 117 | 114 | 107 | 99 | 92 | 71 | 54 | 34 | 1,5" | ||
| Modèle |
Pouvoir | Max. Napal (m) | MAX. Flux (l/min) | Sortie (Pouce) |
Q | L/min | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | Calibre |
| m³/heure | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9.6 | pouce | ||||||

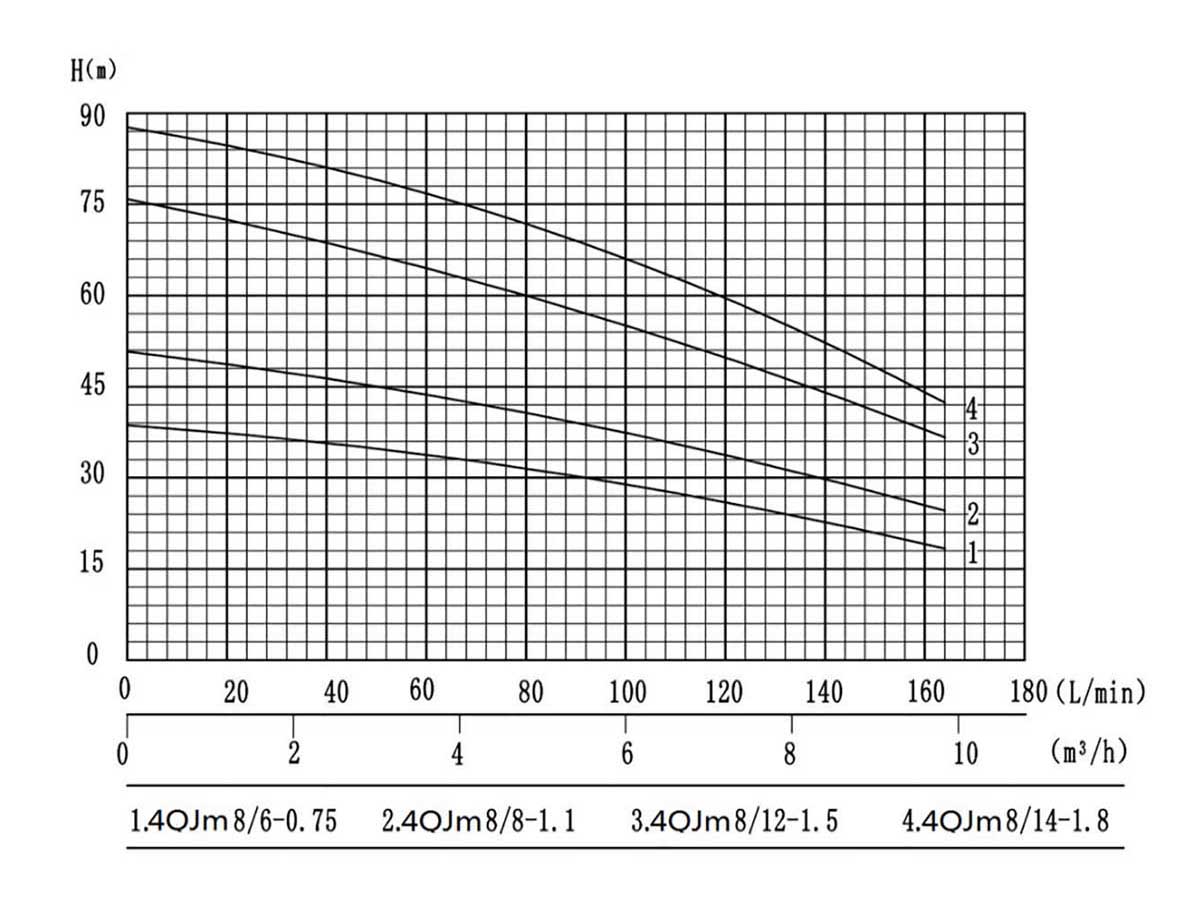

| 4QJm8/6-0.75 | 0.75 | 38 | 12.5 | 2" | H(m) | 38 | 36 | 33 | 31 | 30 | 28 | 25 | 19 | 12 | 2" | |
| 4QJm8/8-1.1 | 1.1 | 50 | 12.5 | 2" | 50 | 48 | 44 | 42 | 40 | 38 | 33 | 25 | 16 | 2" | ||
| 4QJm8/12-1.5 | 1.5 | 76 | 12.5 | 2" | 76 | 72 | 66 | 62 | 60 | 56 | 49 | 37 | 24 | 2" | ||
| 4QJm8/14-1.8 | 1.8 | 88 | 12.5 | 2" | 88 | 84 | 77 | 73 | 70 | 66 | 57 | 43 | 28 | 2" | ||
| Modèle |
Pouvoir |
Max. Napal (m) | MAX. Flux (l/min) | Sortie (Pouce) |
Q | L/min | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | Calibre |
| m³/heure | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.4 | pouce | ||||||

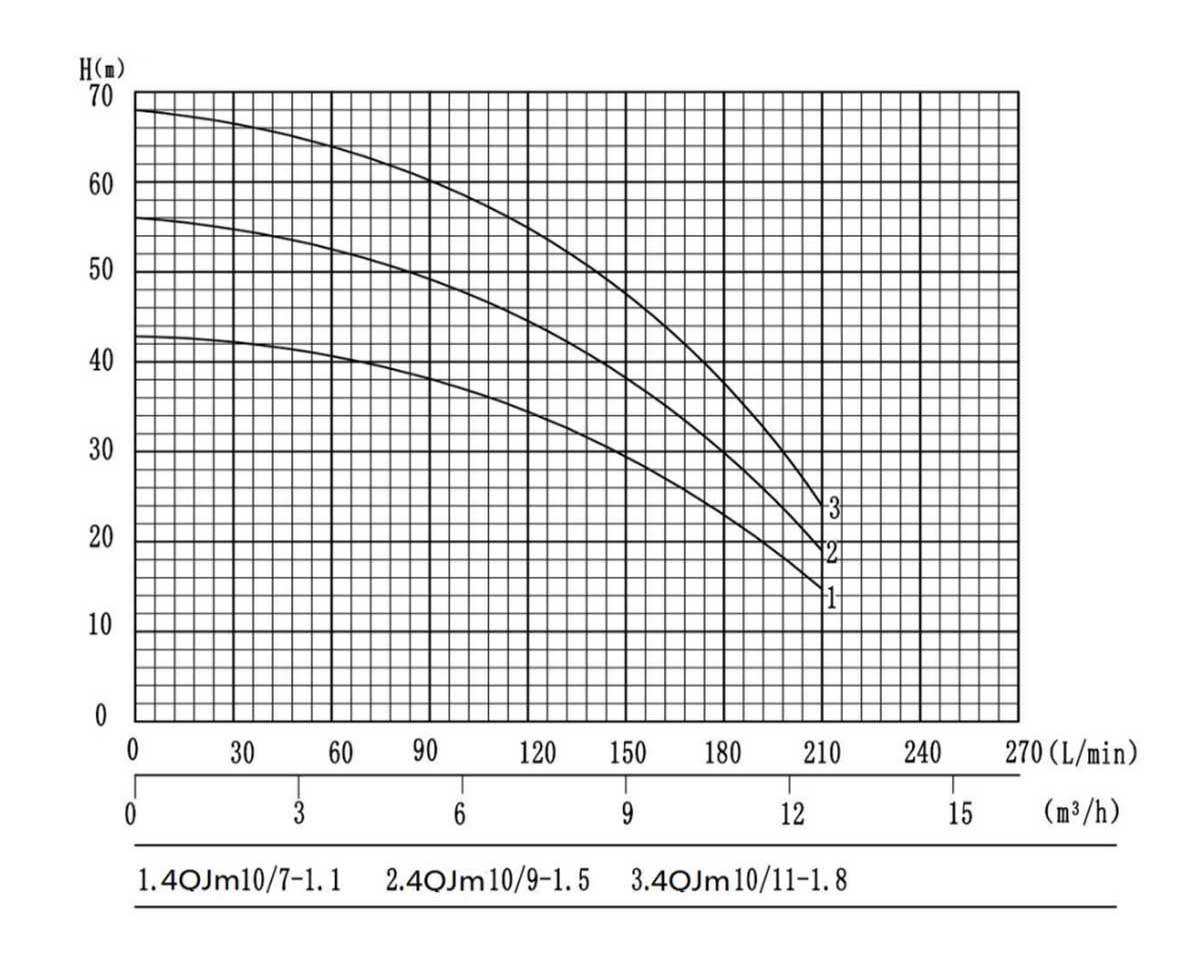

| 4QJM10/7-1.1 | 1.1 | 43 | 15.3 | 2" | H(m) | 43 | 43 | 40 | 38 | 35 | 32 | 25 | 15 | 4 | 2" | |
| 4QJM10/9-1.5 | 1.5 | 56 | 15.3 | 2" | 56 | 55 | 51 | 48 | 45 | 41 | 32 | 19 | 5 | 2" | ||
| 4QJM10/11-1.8 | 1.8 | 68 | 15.3 | 2" | 68 | 67 | 63 | 59 | 55 | 50 | 39 | 24 | 7 | 2" | ||
| Modèle |
Pouvoir |
Max. Napal (m) | MAX. Flux (l/min) | Sortie (Pouce) |
Q | L/min | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | Calibre |
| m³/heure | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | pouce | ||||||

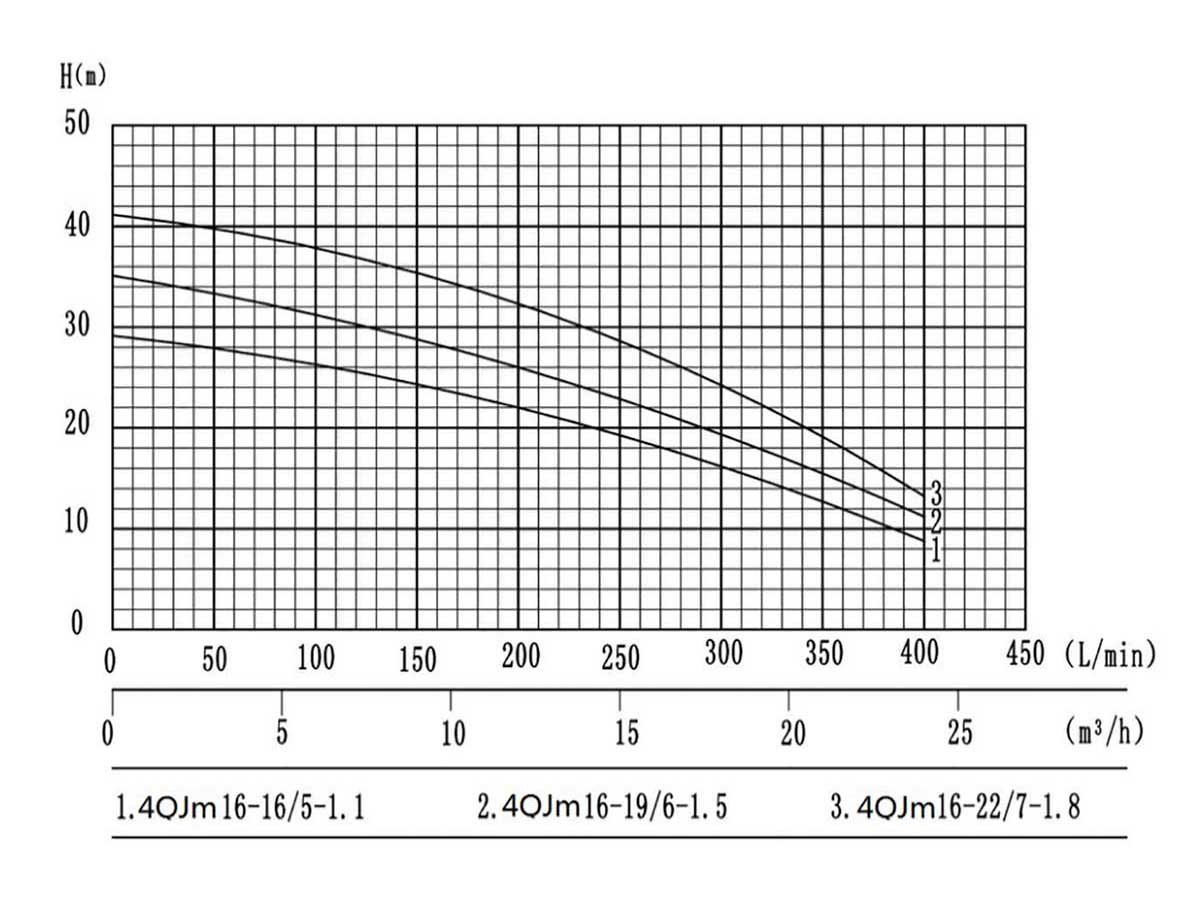

| 4QJm16-16/5-1.1 | 1.1 | 29 | 27 | 2" | H(m) | 29 | 28 | 27 | 26 | 22 | 19 | 16 | 11 | 9 | 2" | |
| 4QJm16-19/6-1.5 | 1.5 | 35 | 27 | 2" | 35 | 34 | 32 | 31 | 26 | 22 | 19 | 13 | 11 | 2" | ||
| 4QJm16-22/7-1.8 | 1.8 | 41 | 27 | 2" | 41 | 40 | 37 | 36 | 30 | 26 | 22 | 15 | 13 | 2" | ||
