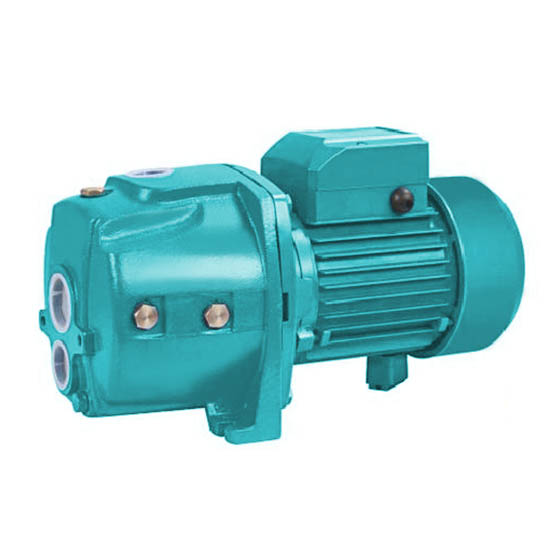

La pompe à jet JDW pour puits profonds s'engage à offrir des solutions personnalisées pour répondre aux exigences spécifiques de la pompe à jet JDW Deep Well.
Matériels• Corps de pompe : fonte
• Support de pompe : fonte
• Carter moteur : aluminium
• Roue : laiton
• Diffuseur : Noryl
• Axe moteur : acier au carbone, AlS1304 SS (si nécessaire)
• Garniture mécanique : SIC / graphite
• Moteur asynchrone bipolaire (n = 2850 tr/min)
• Classe d'isolation B
• Protection IP44
• Service continu Sl
• Protecteur thermique monophasé
• Monophasé 220 V / 50 Hz, 60 Hz (si nécessaire)
• Triphasé 380V / 50Hz, 60Hz (si nécessaire)
| Pompe à injection profonde JDW | ||||||||||||||||
| Modèle | Puissance d'entrée | SH | Quantité de litre par heure | |||||||||||||
| 0 | 120 | 240 | 360 | 480 | 600 | 720 | 840 | 960 | 1080 | 1200 | ||||||
| KW | HP | |||||||||||||||
| Hauteur dynamique totale (m) | ||||||||||||||||
| JDW1A-2 | 0.75 | 1.0 | 15 | 50 | 46 | 42 | 39 | 35 | 32 | 30 | 27 | 24 | 21 | 19 | ||
| JDW2A-2 | 1.1 | 1.5 | 15 | 85 | 78 | 74 | 70 | 66 | 61 | 57 | 53 | 48 | 44 | 40 | ||
| JDW1A-2 | 0.75 | 1.0 | 20 | 38 | 33 | 29 | 26 | 23 | 21 | 18 | 16 | 14 | ||||
| JDW2A-2 | 1.1 | 1.5 | 20 | 71 | 63 | 58 | 84 | 50 | 46 | 43 | 39 | 36 | 34 | |||
| JDW1A-2 | 0.75 | 1.0 | 25 | 32 | 28 | 25 | 23 | 20 | 21 | 17 | 14 | |||||
| JDW2A-2 | 1.1 | 1.5 | 25 | 64 | 59 | 55 | 51 | 47 | 46 | 43 | 39 | 36 | ||||
| JDW1A-2 | 0.75 | 1.0 | 30 | 27 | 22 | 18 | 15 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 30 | 56 | 50 | 46 | 42 | |||||||||
| JDW1A-2 | 0.75 | 1.0 | 35 | 21 | 15 | 38 | 34 | |||||||||
| JDW2A-2 | 1.1 | 1.5 | 35 | 51 | 45 | 41 | 37 | 33 | ||||||||
| JDW2A-2 | 1.1 | 1.5 | 41 | 36 | 33 | |||||||||||
| JDW2A-2 | 1.1 | 1.5 | 36 | 30 | ||||||||||||
| Pompe à injection profonde JDW | |||
| Modèle | JDW1A-2 | JDW2A-2 | |
| Puissance (kW) | 0.75 | 1.1 | |
| Puissance (HP) | 1.0 | 1.5 | |
| Entrez, sortez | 1¼"×1"×1" | 1¼"×1"×1" | |
| Débit maximum (L/min) | 28 | 30 | |
| Tête maximale (m) | 80 | 100 | |
| Portée maximale (m) | 25 | 35 | |
| GW (kg) | 19 | 32.2 | |
| Taille de remplissage (mm) | 423×288×245 | 525×235×295 | |
| Quantité (PCS/20'TEU) | 1010 | 760 | |

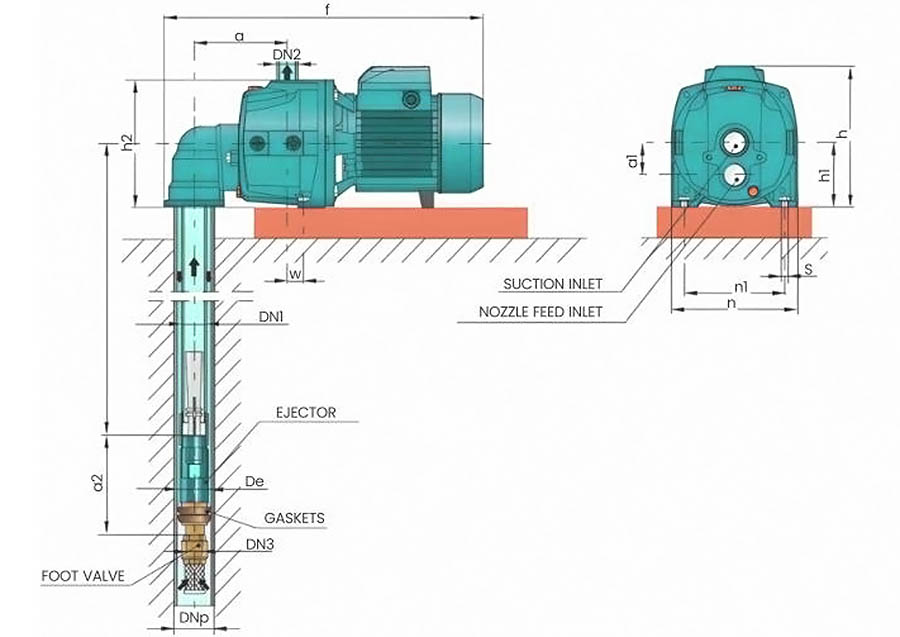

| DNP | 2" | 2" | |
| DN1 | 1¼" | 1¼" | |
| DN2 | 1" | 1" | |
| DN3 | 1" | 1" | |
| DE | 49 | 49 | |
| Méditation (mm) |
a | 75 | 75 |
| a1 | 46 | 46 | |
| a2 | 123 | 123 | |
| f | 374 | 374 | |
| h | 206 | 206 | |
| h1 | 97 | 97 | |
| i | 184 | 184 | |
| n | 190 | 190 | |
| n1 | 149 | 149 | |
| w | 24 | 24 | |
| s | 10 | 10 | |
