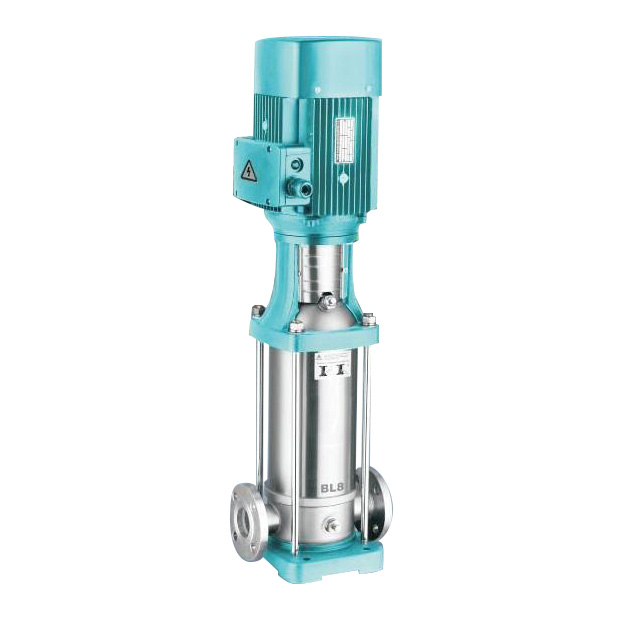

La pompe centrifuge multicellulaire verticale en acier inoxydable CDL (F) est une pompe centrifuge multicellulaire verticale avec des orifices d'aspiration et de refoulement au même niveau. La tête et la base de la pompe sont en fonte. Toutes les autres pièces en contact avec le produit sont en acier inoxydable. Lorsqu'il est traité avec un équipement de soudage moderne, le traitement thermique de soulagement des contraintes élimine les contraintes provoquées dans la plaque d'extrémité lors de l'étirement et du pressage. Cela garantit une résistance élevée, aucune déformation, une longue durée de vie et un fonctionnement sûr et fiable. Il présente de faibles niveaux de bruit, des vibrations minimales et une durabilité. Il possède une classe d'isolation B, un indice de protection IPX55 et convient à un fonctionnement continu. Les modèles monophasés sont équipés d'une protection thermique pour plus de sécurité et de commodité. (Les modèles CDL ont un corps de pompe en fonte, tandis que les modèles CDLF ont un corps de pompe en acier inoxydable).
CDL / CDLF est un produit multifonctionnel capable de transporter divers fluides depuis l'eau du robinet jusqu'aux liquides industriels adaptés à diverses températures, débits et pressions, CDL pour les liquides non corrosifs et CDLF pour les fluides légèrement corrosifs.
Approvisionnement en eau : filtrage et approvisionnement en eau dans les usines de traitement de l'eau, approvisionnement en eau dans les usines de traitement de l'eau, immeubles de grande hauteur et compétents.
Boost industriel : système d'eau technologique, système de nettoyage, système de lavage sous haute pression, système d'extinction d'incendie.
Transfert industriel de liquides : systèmes de refroidissement et de climatisation d'air, systèmes d'alimentation et de condensation de chaudières, équipements, acides et alcalis.
Traitement de l'eau : système d'ultrafiltration, système d'osmose inverse, système de distillation, séparateur, piscine.
Irrigation : irrigation des terres agricoles, irrigation, irrigation goutte à goutte.
Température du fluide : température constante de - 15°C à + 70°C
Type d'eau chaude - 15°C à + 120°C
Température ambiante : maximale + 40°C
Altitude au dessus du niveau de la mer : jusqu'à 1000 m
CDL / CDLF est une pompe centrifuge multi-étages verticale non auto-consommée montée dans un moteur standard, l'axe du moteur est connecté directement à l'axe de la pompe via l'accouplement de la tête de pompe, le boulon de poussée fixe le cylindre de pression, l'élément de trop-plein entre la tête de pompe et la section de sortie, l'entrée et la sortie de la pompe sont situées sur la même ligne directe sur la même ligne droite sur la même ligne droite sur la même ligne droite le même jour de pompe en ligne droite ; La pompe peut être configurée en fonction des besoins d'un dispositif de protection intellectuelle, d'une rotation de pompe à sec, d'un manque de phase, d'une surcharge, etc. Protection efficace.
Moteur:
Le moteur électrique est complètement fermé, un moteur bipolaire standard à refroidissement par air.
Classe de protection : IP55
Classe d'isolement : f
Tension standard : 50 Hz : x220 - 230 /240 V
3x200-220/346-380V
3x220-240/380-415V
3x380-415V
CDL, CDLF2, 4,8,12, 15,20
CDL F8-2/1
① cdl : pompe centrifuge multi-étages verticale légère
② F : élément fluide - acier inoxydable 304 ou 316L (type régulier)
③ 8 : consommation nominale m³/h
④ 2 : Lignes
⑤ 1 : Le montant de la roue
CDL, CDLF32,42,65
CDL F 32 - 10 - 2
① cdl : pompe centrifuge multi-étages verticale légère
② F : élément fluide - acier inoxydable 304 ou 316L (type régulier)
③ 32 : consommation nominale m³/h
④ 10 : Série × 10
⑤ 2 : Le montant de la roue

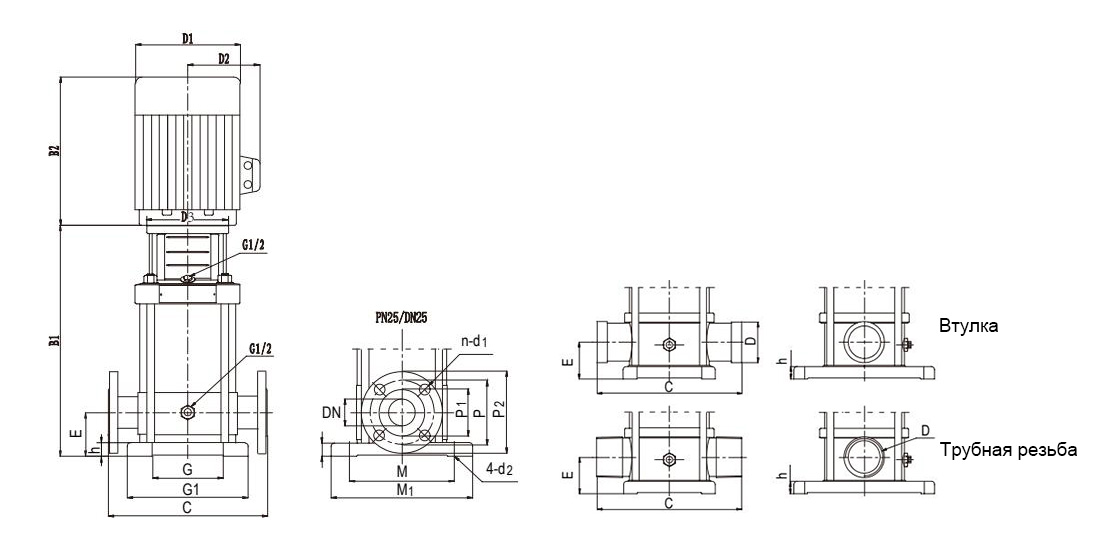

| Type/taille de pompe | CD/CDLF | ||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 8 | 10 | 12 | 15 | 16 | 20 | 32 | 42 | 65 | 85 | 120 | 150 | 200 | ||
| Bride ronde | DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||||||||
| P1 | 60 | 80 | 107 | 120 | 150 | 175 | 203 | ||||||||||||
| P | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 220 | 250 | ||||||||||
| P2 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 270 | 300 | ||||||||||
| N-D1 | 4-F14 | 4-F18 | 8-F18 | 8-F28 | |||||||||||||||
| C | 250 | 280 | 300 | 320 | 365 | 380 | 380 | 490 | |||||||||||
| E | 75 | 80 | 90 | 105 | 140 | 180 | 200 | ||||||||||||
| h | 32 | 25 | 35 | 30 | 45 | 40 | 40 | ||||||||||||
| Pression nominale | PN25 | PN25-40 | PN16 | PN25-40 | |||||||||||||||
| Robinet | D | 42 | 60 | ||||||||||||||||
| C | 210 | 260 | |||||||||||||||||
| E | 50 | 80 | 90 | ||||||||||||||||
| h | 20 | 25 | 35 | ||||||||||||||||
| Coupe-tube | D | ZG1¼ | ZG2 | ||||||||||||||||
| C | 210 | 260 | |||||||||||||||||
| E | 50 | 80 | 90 | ||||||||||||||||
| h | 20 | 25 | 35 | ||||||||||||||||
| Bride lombaire | D | G1 | G1¼ | G1½ | |||||||||||||||
| C | 162 | 200 | |||||||||||||||||
| E | 50 | 80 | |||||||||||||||||
| h | 20 | 25 | |||||||||||||||||
| P | 75 | 100 | |||||||||||||||||
| N-D1 | 2-M10×40 | 2-M12×45 | |||||||||||||||||
| k | 22 | ||||||||||||||||||
| La taille de la connexion inférieure | G | 100 | 130 | 170 | 190 | 199 | 275 | 385 | |||||||||||
| G1 | 150 | 199 | 225 | 245 | 255 | 340 | 460 | ||||||||||||
| M | 180 | 215 | 240 | 266 | 280 | 380 | 500 | ||||||||||||
| M1 | 210 | 247 | 298 | 330 | 348 | 472 | 600 | ||||||||||||
| D2 | 13 | 14 | 18 | 20 | |||||||||||||||
| Taper | Voiture de distribution | Consommation nominale | Pression nominale | Taille （mm） | Poids | ||||
| (kW) | （m³/h） | (m) | B1 | B2 | B1+B2 | D1 | D2 | （kg） | |
| CDL(F)2-2 | 0.37 |
2 (DN25) |
15 | 258 | 225 | 483 | 148 | 117 | 24 |
| CDL(F)2-3 | 0.37 | 22 | 276 | 225 | 501 | 148 | 117 | 24 | |
| CDL(F)2-4 | 0.55 | 30 | 294 | 225 | 519 | 148 | 117 | 25 | |
| CDL(F)2-5 | 0.55 | 37 | 312 | 225 | 537 | 148 | 117 | 26 | |
| CDL(F)2-6 | 0.75 | 45 | 340 | 245 | 585 | 170 | 142 | 30 | |
| CDL(F)2-7 | 0.75 | 52 | 358 | 245 | 603 | 170 | 142 | 30 | |
| CDL(F)2-9 | 1.1 | 67 | 394 | 245 | 639 | 170 | 142 | 33 | |
| CDL(F)2-11 | 1.1 | 82 | 430 | 245 | 675 | 170 | 142 | 34 | |
| CDL(F)2-13 | 1.5 | 98 | 476 | 290 | 766 | 190 | 155 | 40 | |
| CDL(F)2-15 | 1.5 | 112 | 512 | 290 | 802 | 190 | 155 | 42 | |
| CDL(F)2-18 | 2.2 | 136 | 566 | 290 | 856 | 190 | 155 | 46 | |
| CDL(F)2-22 | 2.2 | 165 | 638 | 290 | 928 | 190 | 155 | 47 | |
| CDL(F)4-2 | 0.37 |
4 (DN32) |
15 | 276 | 225 | 501 | 148 | 117 | 22 |
| CDL(F)4-3 | 0.55 | 24 | 303 | 225 | 528 | 148 | 117 | 24 | |
| CDL(F)4-4 | 0.75 | 32 | 340 | 245 | 585 | 170 | 142 | 30 | |
| CDL(F)4-5 | 1.1 | 40 | 367 | 245 | 612 | 170 | 142 | 32 | |
| CDL(F)4-6 | 1.1 | 48 | 394 | 245 | 639 | 170 | 142 | 33 | |
| CDL(F)4-7 | 1.5 | 56 | 431 | 290 | 721 | 190 | 155 | 39 | |
| CDL(F)4-8 | 1.5 | 64 | 458 | 290 | 748 | 190 | 155 | 40 | |
| CDL(F)4-10 | 2.2 | 81 | 512 | 290 | 802 | 190 | 155 | 43 | |
| CDL(F)4-12 | 2.2 | 95 | 566 | 290 | 856 | 190 | 155 | 44 | |
| CDL(F)4-14 | 3 | 112 | 630 | 345 | 975 | 197 | 165 | 52 | |
| CDL(F)4-16 | 3 | 129 | 684 | 345 | 1029 | 197 | 165 | 54 | |
| CDL(F)4-19 | 4 | 153 | 765 | 345 | 1120 | 230 | 188 | 56 | |
| CDL(F)8-2 | 0.75 |
8 (DN40) |
18 | 347 | 245 | 592 | 170 | 142 | 33 |
| CDL(F)8-3 | 1.1 | 27 | 377 | 245 | 662 | 170 | 142 | 35 | |
| CDL(F)8-4 | 1.5 | 36 | 417 | 290 | 707 | 190 | 155 | 42 | |
| CDL(F)8-5 | 2.2 | 45 | 447 | 290 | 737 | 190 | 155 | 46 | |
| CDL(F)8-6 | 2.2 | 54 | 477 | 290 | 767 | 190 | 155 | 47 | |
| CDL(F)8-8 | 3 | 73 | 547 | 345 | 892 | 197 | 165 | 55 | |
| CDL(F)8-10 | 4 | 92 | 607 | 355 | 962 | 230 | 188 | 67 | |
| CDL(F)8-12 | 4 | 111 | 667 | 355 | 1022 | 230 | 188 | 70 | |
| CDL(F)8-14 | 5.5 | 130 | 747 | 390 | 1137 | 260 | 208 | 85 | |
| CDL(F)8-16 | 5.5 | 148 | 807 | 390 | 1197 | 260 | 208 | 88 | |
| CDL(F)8-18 | 7.5 | 167 | 867 | 390 | 1257 | 260 | 208 | 98 | |
| CDL(F)8-20 | 7.5 | 186 | 927 | 390 | 1317 | 260 | 208 | 99 | |
| Taper | Voiture de distribution | Consommation nominale | Pression nominale | Taille （mm） | Poids | ||||
| （Kw） | （ m³/h ） | (m) | B1 | B2 | B1+B2 | D1 | D2 | （kg） | |
| CDL(F)12-2 | 1.5 |
12 (DN50) |
20 | 367 | 290 | 657 | 190 | 155 | 40 |
| CDL(F)12-3 | 2.2 | 30 | 397 | 290 | 687 | 190 | 155 | 45 | |
| CDL(F)12-4 | 3 | 40 | 437 | 345 | 782 | 197 | 165 | 55 | |
| CDL(F)12-5 | 3 | 50 | 467 | 345 | 812 | 197 | 165 | 57 | |
| CDL(F)12-6 | 4 | 60 | 497 | 355 | 852 | 230 | 188 | 66 | |
| CDL(F)12-7 | 5.5 | 70 | 547 | 390 | 937 | 260 | 208 | 77 | |
| CDL(F)12-8 | 5.5 | 80 | 577 | 390 | 967 | 260 | 208 | 78 | |
| CDL(F)12-9 | 5.5 | 91 | 607 | 390 | 997 | 260 | 208 | 80 | |
| CDL(F)12-10 | 7.5 | 101 | 637 | 390 | 1027 | 260 | 208 | 88 | |
| CDL(F)12-12 | 7.5 | 121 | 697 | 390 | 1087 | 260 | 208 | 92 | |
| CDL(F)12-14 | 11 | 141 | 845 | 500 | 1345 | 330 | 255 | 162 | |
| CDL(F)12-16 | 11 | 162 | 905 | 500 | 1405 | 330 | 255 | 167 | |
| CDL(F)12-18 | 11 | 183 | 965 | 500 | 1465 | 330 | 255 | 168 | |
| CDL(F)16-2 | 2.2 |
16 (DN50) |
21.5 | 397 | 290 | 687 | 190 | 155 | 42 |
| CDL(F)16-3 | 3 | 33 | 452 | 345 | 797 | 197 | 165 | 51 | |
| CDL(F)16-4 | 4 | 44 | 497 | 355 | 852 | 230 | 188 | 60 | |
| CDL(F)16-5 | 5.5 | 55 | 542 | 355 | 897 | 230 | 188 | 62 | |
| CDL(F)16-6 | 5.5 | 67 | 607 | 390 | 997 | 260 | 208 | 78 | |
| CDL(F)16-7 | 5.5 | 79 | 652 | 390 | 1042 | 260 | 208 | 80 | |
| CDL(F)16-8 | 7.5 | 90 | 697 | 390 | 1087 | 260 | 208 | 86 | |
| CDL(F)16-9 | 7.5 | 103 | 742 | 390 | 1132 | 260 | 208 | 88 | |
| CDL(F)16-10 | 11 | 114 | 875 | 500 | 1375 | 330 | 255 | 166 | |
| CDL(F)16-12 | 11 | 138 | 965 | 500 | 1465 | 330 | 255 | 170 | |
| CDL(F)16-14 | 15 | 160 | 1055 | 500 | 1555 | 330 | 255 | 173 | |
| CDL(F)16-14 | 15 | 160 | 1055 | 500 | 1555 | 330 | 255 | 173 | |
| CDL(F)20-2 | 2.2 |
20 (DN50) |
23 | 397 | 290 | 687 | 190 | 155 | 42 |
| CDL(F)20-3 | 4 | 35 | 452 | 355 | 807 | 230 | 188 | 58 | |
| CDL(F)20-4 | 5.5 | 47 | 517 | 390 | 907 | 230 | 208 | 74 | |
| CDL(F)20-5 | 5.5 | 58 | 562 | 390 | 952 | 260 | 208 | 75 | |
| CDL(F)20-6 | 7.5 | 70 | 607 | 390 | 997 | 260 | 208 | 84 | |
| CDL(F)20-7 | 7.5 | 82 | 652 | 390 | 1042 | 260 | 208 | 86 | |
| CDL(F)20-8 | 11 | 94 | 785 | 500 | 1285 | 330 | 255 | 157 | |
| CDL(F)20-10 | 11 | 118 | 875 | 500 | 1375 | 330 | 255 | 162 | |
| CDL(F)20-12 | 15 | 142 | 965 | 500 | 1465 | 330 | 255 | 176 | |
| CDL(F)20-14 | 15 | 166 | 1055 | 500 | 1555 | 330 | 255 | 178 | |
| CDL(F)20-17 | 18.5 | 202 | 1190 | 500 | 1740 | 330 | 255 | 201 | |
| CDL(F)32-10-1 | 1.5 |
32 (DN65) |
9 | 505 | 290 | 795 | 190 | 155 | 71 |
| CDL(F)32-10 | 2.2 | 13 | 505 | 290 | 795 | 190 | 155 | 71 | |
| CDL(F)32-20-2 | 3.0 | 20 | 575 | 315 | 890 | 197 | 165 | 84 | |
| CDL(F)32-20 | 4.0 | 27 | 575 | 335 | 910 | 230 | 188 | 84 | |
| Taper | Voiture de distribution | Consommation nominale | Pression nominale | Taille （mm） | Poids | ||||
| （Kw） | （ m³/h ） | (m) | B1 | B2 | B1+B2 | D1 | D2 | （kg） | |
| CDL(F)32-30-2 | 5.5 |
32 (DN65) |
33 | 645 | 430 | 1075 | 260 | 208 | 95 |
| CDL(F)32-30 | 5.5 | 40 | 645 | 430 | 1075 | 260 | 208 | 95 | |
| CDL(F)32-40-2 | 7.5 | 46 | 715 | 430 | 1145 | 260 | 208 | 104 | |
| CDL(F)32-40 | 7.5 | 53 | 715 | 430 | 1145 | 260 | 208 | 104 | |
| CDL(F)32-50-2 | 11 | 60 | 890 | 490 | 1380 | 330 | 255 | 174 | |
| CDL(F)32-50 | 11 | 67 | 890 | 490 | 1380 | 330 | 255 | 174 | |
| CDL(F)32-60-2 | 11 | 74 | 960 | 490 | 1450 | 330 | 255 | 178 | |
| CDL(F)32-60 | 11 | 81 | 960 | 490 | 1450 | 330 | 255 | 178 | |
| CDL(F)32-70-2 | 15 | 88 | 1030 | 490 | 1520 | 330 | 255 | 190 | |
| CDL(F)32-70 | 15 | 95 | 1030 | 490 | 1520 | 330 | 255 | 190 | |
| CDL(F)32-80-2 | 15 | 102 | 1100 | 490 | 1590 | 330 | 255 | 194 | |
| CDL(F)32-80 | 15 | 109 | 1100 | 490 | 1590 | 330 | 255 | 194 | |
| CDL(F)32-90-2 | 18.5 | 117 | 1170 | 550 | 1720 | 330 | 255 | 220 | |
| CDL(F)32-90 | 18.5 | 124 | 1170 | 550 | 1720 | 330 | 255 | 220 | |
| CDL(F)32-100-2 | 18.5 | 131 | 1240 | 550 | 1790 | 330 | 255 | 224 | |
| CDL(F)32-100 | 18.5 | 138 | 1240 | 550 | 1790 | 330 | 255 | 224 | |
| CDL(F)32-110-2 | 22 | 146 | 1310 | 590 | 1900 | 360 | 255 | 261 | |
| CDL(F)32-110 | 22 | 153 | 1310 | 590 | 1900 | 360 | 255 | 261 | |
| CDL(F)32-120-2 | 22 | 160 | 1380 | 590 | 1970 | 360 | 285 | 265 | |
| CDL(F)32-120 | 22 | 167 | 1380 | 590 | 1970 | 360 | 285 | 265 | |
| CDL(F)32-130-2 | 30 | 174 | 1450 | 660 | 2110 | 400 | 310 | 330 | |
| CDL(F)32-130 | 30 | 181 | 1450 | 660 | 2110 | 400 | 310 | 330 | |
| CDL(F)32-140-2 | 30 | 189 | 1520 | 660 | 2180 | 400 | 310 | 337 | |
| CDL(F)32-140 | 30 | 196 | 1520 | 660 | 2180 | 400 | 310 | 337 | |
| CDL(F)42-10-1 | 3.0 |
42 (DN80) |
16 | 561 | 315 | 876 | 197 | 165 | 86 |
| CDL(F)42-10 | 4.0 | 20 | 561 | 335 | 896 | 230 | 188 | 92 | |
| CDL(F)42-20-2 | 5.5 | 32 | 641 | 430 | 1071 | 260 | 208 | 102 | |
| CDL(F)42-20 | 7.5 | 41 | 641 | 430 | 1071 | 260 | 208 | 107 | |
| CDL(F)42-30-2 | 11 | 52 | 826 | 490 | 1316 | 330 | 255 | 175 | |
| CDL(F)42-30 | 11 | 61 | 826 | 490 | 1316 | 330 | 255 | 175 | |
| CDL(F)42-40-2 | 15 | 73 | 906 | 490 | 1396 | 330 | 255 | 187 | |
| CDL(F)42-40 | 15 | 81 | 906 | 490 | 1396 | 330 | 255 | 187 | |
| CDL(F)42-50-2 | 18.5 | 93 | 986 | 550 | 1536 | 330 | 255 | 208 | |
| CDL(F)42-50 | 18.5 | 101 | 986 | 550 | 1536 | 330 | 255 | 208 | |
| CDL(F)42-60-2 | 22 | 113 | 1066 | 590 | 1656 | 360 | 285 | 251 | |
| CDL(F)42-60 | 22 | 122 | 1066 | 590 | 1656 | 360 | 285 | 251 | |
| CDL(F)42-70-2 | 30 | 134 | 1146 | 660 | 1806 | 400 | 310 | 315 | |
| CDL(F)42-70 | 30 | 142 | 1146 | 660 | 1806 | 400 | 310 | 315 | |
| CDL(F)42-80-2 | 30 | 154 | 1226 | 660 | 1886 | 400 | 310 | 319 | |
| CDL(F)42-80 | 30 | 162 | 1226 | 660 | 1886 | 400 | 310 | 319 | |
| Taper | Voiture de distribution | Consommation nominale | Pression nominale | Taille （mm） | Poids | ||||
| （Kw） | （ m³/h ） | (m) | B1 | B2 | B1+B2 | D1 | D2 | （kg） | |
| CDL(F)42-90-2 | 30 |
42 (DN80) |
174 | 1306 | 660 | 1966 | 400 | 310 | 323 |
| CDL(F)42-90 | 37 | 183 | 1306 | 660 | 1966 | 400 | 310 | 343 | |
| CDL(F)42-100-2 | 37 | 194 | 1386 | 660 | 2046 | 400 | 310 | 347 | |
| CDL(F)42-100 | 37 | 203 | 1386 | 660 | 2046 | 400 | 310 | 347 | |
| CDL(F)42-110-2 | 45 | 217 | 1466 | 700 | 2166 | 450 | 345 | 413 | |
| CDL(F)42-110 | 45 | 225 | 1466 | 700 | 2166 | 450 | 345 | 413 | |
| CDL(F)42-120-2 | 45 | 238 | 1546 | 700 | 2246 | 450 | 345 | 417 | |
| CDL(F)42-120 | 45 | 247 | 1546 | 700 | 2246 | 450 | 345 | 417 | |
| CDL(F)42-130-2 | 45 | 259 | 1626 | 700 | 2326 | 450 | 345 | 421 | |
| CDL(F)65-10-1 | 4 |
65 (DN100) |
13 | 561 | 335 | 896 | 230 | 188 | 105 |
| CDL(F)65-10 | 5.5 | 20 | 561 | 430 | 991 | 260 | 208 | 110 | |
| CDL(F)65-20-2 | 7.5 | 26 | 644 | 430 | 1074 | 260 | 208 | 120 | |
| CDL(F)65-20-1 | 11 | 33 | 754 | 490 | 1244 | 330 | 255 | 155 | |
| CDL(F)65-20 | 11 | 40 | 754 | 490 | 1244 | 330 | 255 | 155 | |
| CDL(F)65-30-2 | 15 | 46 | 836 | 490 | 1326 | 330 | 255 | 195 | |
| CDL(F)65-30-1 | 15 | 53 | 836 | 490 | 1326 | 330 | 255 | 195 | |
| CDL(F)65-30 | 18.5 | 60 | 836 | 550 | 1386 | 330 | 255 | 205 | |
| CDL(F)65-40-2 | 18.5 | 66 | 919 | 550 | 1469 | 330 | 255 | 208 | |
| CDL(F)65-40-1 | 22 | 73 | 919 | 590 | 1509 | 360 | 285 | 260 | |
| CDL(F)65-40 | 22 | 80 | 919 | 590 | 1509 | 360 | 285 | 260 | |
| CDL(F)65-50-2 | 30 | 88 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
| CDL(F)65-50-1 | 30 | 95 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
| CDL(F)65-50 | 30 | 102 | 1001 | 660 | 1661 | 400 | 310 | 345 | |
| CDL(F)65-60-2 | 30 | 110 | 1084 | 660 | 1744 | 400 | 310 | 350 | |
| CDL(F)65-60-1 | 37 | 117 | 1084 | 660 | 1744 | 400 | 310 | 370 | |
| CDL(F)65-60 | 37 | 124 | 1084 | 660 | 1744 | 400 | 310 | 370 | |
| CDL(F)65-70-2 | 37 | 132 | 1166 | 660 | 1826 | 500 | 310 | 375 | |
| CDL(F)65-70-1 | 37 | 139 | 1166 | 660 | 1826 | 400 | 310 | 375 | |
| CDL(F)65-70 | 45 | 146 | 1166 | 700 | 1866 | 440 | 310 | 435 | |
| CDL(F)65-85-2 | 45 | 154 | 1248 | 700 | 1948 | 460 | 340 | 440 | |
| CDL(F)65-85-1 | 45 | 161 | 1248 | 700 | 1948 | 460 | 340 | 440 | |
| CDL(F)85-10-1 | 5.5 |
85 (DN100) |
14 | 571 | 430 | 1001 | 260 | 208 | 120 |
| CDL(F)85-10 | 7.5 | 20 | 571 | 430 | 1001 | 260 | 208 | 122 | |
| CDL(F)85-20-2 | 11 | 30 | 773 | 490 | 1263 | 330 | 255 | 165 | |
| CDL(F)85-20 | 15 | 41 | 773 | 490 | 1263 | 330 | 255 | 198 | |
| CDL(F)85-30-2 | 18.5 | 52 | 865 | 550 | 1415 | 330 | 255 | 212 | |
| CDL(F)85-30 | 22 | 64 | 865 | 590 | 1455 | 360 | 285 | 265 | |
| CDL(F)85-40-2 | 30 | 75 | 957 | 660 | 1617 | 400 | 310 | 348 | |
| CDL(F)85-40 | 30 | 86 | 957 | 660 | 1617 | 400 | 310 | 348 | |
| CDL(F)85-50-2 | 37 | 98 | 1049 | 660 | 1709 | 400 | 310 | 375 | |
| Taper | Voiture de distribution | Consommation nominale | Pression nominale | Taille （mm） | Poids | ||||
| (kW) | (m³h) | (m) | B1 | B2 | B1+B2 | D1 | D2 | (kg) | |
| CDL(F)85-50 | 37 |
85 (DN100) |
110 | 1049 | 660 | 1709 | 400 | 310 | 375 |
| CDL(F)85-60-2 | 45 | 122 | 1141 | 700 | 1841 | 460 | 340 | 438 | |
| CDL(F)85-60 | 45 | 134 | 1141 | 700 | 1841 | 460 | 340 | 438 | |
| CDL(F)120-10 | 11 |
120 (DN125) |
18.5 | 840 | 490 | 1330 | 330 | 255 | 230 |
| CDL(F)120-20-2 | 15 | 28.5 | 1000 | 490 | 1490 | 330 | 255 | 245 | |
| CDL(F)120-20-1 | 18.5 | 34.5 | 1000 | 550 | 1550 | 330 | 255 | 250 | |
| CDL(F)120-20 | 22 | 40 | 1000 | 590 | 1590 | 360 | 285 | 285 | |
| CDL(F)120-30-2 | 30 | 49 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)120-30-1 | 30 | 55.5 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)120-30 | 30 | 61 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)120-40-2 | 37 | 69 | 1320 | 660 | 1980 | 400 | 310 | 400 | |
| CDL(F)120-40-1 | 37 | 76 | 1320 | 660 | 1980 | 400 | 310 | 400 | |
| CDL(F)120-40 | 45 | 81 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
| CDL(F)120-50-2 | 45 | 90 | 1480 | 700 | 2180 | 460 | 340 | 470 | |
| CDL(F)120-50-1 | 45 | 97 | 1480 | 700 | 2180 | 460 | 340 | 470 | |
| CDL(F)120-50 | 55 | 101.5 | 1510 | 770 | 2280 | 540 | 370 | 575 | |
| CDL(F)120-60-2 | 55 | 110 | 1670 | 770 | 2440 | 540 | 370 | 585 | |
| CDL(F)120-60-1 | 55 | 118 | 1670 | 770 | 2440 | 540 | 370 | 585 | |
| CDL(F)120-60 | 75 | 123 | 1670 | 845 | 2515 | 580 | 410 | 705 | |
| CDL(F)120-70-2 | 75 | 130 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
| CDL(F)120-70-1 | 75 | 137.5 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
| CDL(F)120-70 | 75 | 145 | 1830 | 845 | 2675 | 580 | 410 | 715 | |
| CDL(F)150-10-1 | 11 |
150 (DN125) |
12.5 | 840 | 490 | 1330 | 330 | 255 | 230 |
| CDL(F)150-10 | 15 | 18.5 | 840 | 490 | 1330 | 330 | 255 | 235 | |
| CDL(F)150-20-2 | 18.5 | 27.5 | 1000 | 550 | 1550 | 330 | 255 | 250 | |
| CDL(F)150-20-1 | 22 | 35 | 1000 | 590 | 1590 | 360 | 285 | 295 | |
| CDL(F)150-20 | 30 | 40 | 1000 | 660 | 1660 | 400 | 310 | 350 | |
| CDL(F)150-30-2 | 30 | 49 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)150-30-1 | 37 | 56 | 1160 | 660 | 1820 | 400 | 310 | 360 | |
| CDL(F)150-30 | 37 | 63 | 1160 | 660 | 1820 | 400 | 310 | 385 | |
| CDL(F)150-40-2 | 45 | 70.5 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
| CDL(F)150-40-1 | 45 | 77 | 1320 | 700 | 2020 | 460 | 340 | 460 | |
| CDL(F)150-40 | 55 | 84 | 1350 | 770 | 2120 | 540 | 370 | 560 | |
| CDL(F)150-50-2 | 55 | 92 | 1510 | 770 | 2280 | 540 | 370 | 570 | |
| CDL(F)150-50-1 | 75 | 99 | 1510 | 845 | 2355 | 580 | 410 | 690 | |
| CDL(F)150-50 | 75 | 106.5 | 1510 | 845 | 2355 | 580 | 410 | 690 | |
| CDL(F)150-60-2 | 75 | 112 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
| CDL(F)150-60-1 | 75 | 120.5 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
| CDL(F)150-60 | 75 | 130 | 1670 | 845 | 2515 | 580 | 410 | 700 | |
