Installation et utilisationLes raccords en laiton du passage sont en cuivre, des clapets anti-retour intégrés, une conception de joint unique et la sélection de matériaux en caoutchouc dans les clapets anti-retour, de sorte que le produit soit adapté à des conditions de travail plus sévères et à des conditions plus strictes. Cinq structures conçues spécifiquement pour le système transformateur de pression constante seront également très intégrées par des capteurs de pression, des réservoirs sous pression, des manomètres pour rendre l'installation plus pratique et le système plus propre. Le respect total des normes élevées et des exigences de sécurité environnementale dans des pays comme Ell et les États-Unis élimine les craintes des utilisateurs concernant la sécurité et la santé et présente un potentiel unique dans les systèmes de survie.

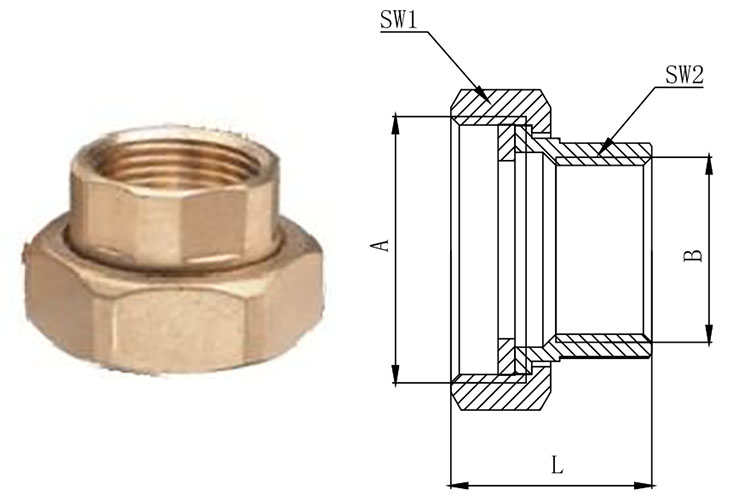

| Union directe (FF) | ||||||
| Modèle | A | B | SW1 | SW2 | L | Masse (gramme) |
| F-C3011 | F 1-½" | F ¾" | 52 | 31 | 32 | 155 |
| F 1-½" | F1" | 52 | 37 | 36 | 165 | |
| F2" | F1-¼" | 63 | 46 | 30 | 241 | |

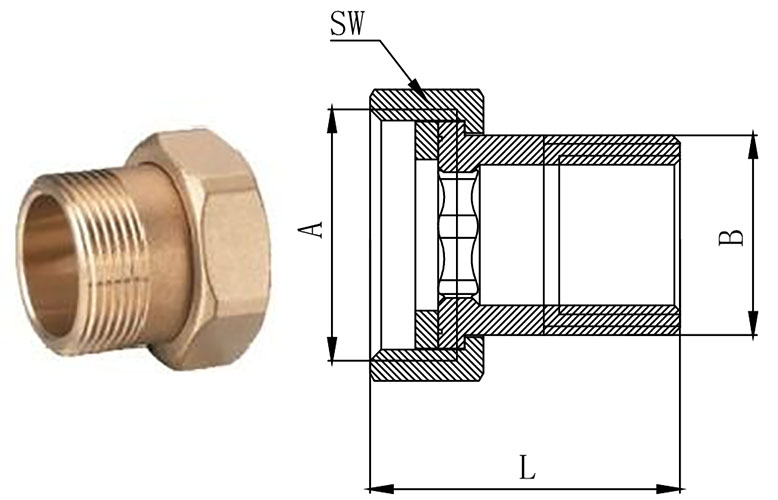

| Union directe (MF) | |||||
| Modèle | A | B | SW1 | L | Masse (gramme) |
| F-C3012 | F1" | M ½" | 36.5 | 34 | 85 |
| F1" | M ¾" | 36.5 | 41 | 105 | |
| F 1-½" | M1" | 52 | 34 | 175 | |

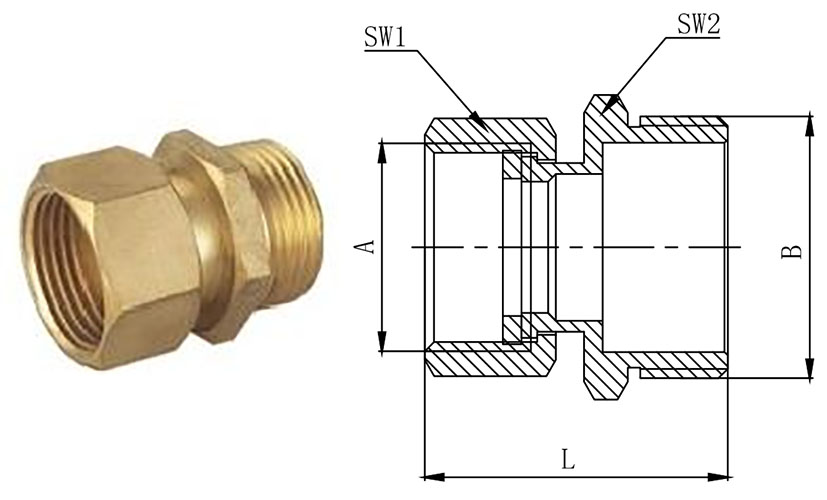

| Union directe (mm) | ||||||
| Modèle | A | B | SW1 | SW2 | L | Masse (gramme) |
| F-C3013 | M1" | M1" | 36 | 37 | 48.5 | 150 |
| M1" | M1-¼" | 36 | 42 | 48.5 | 180 | |

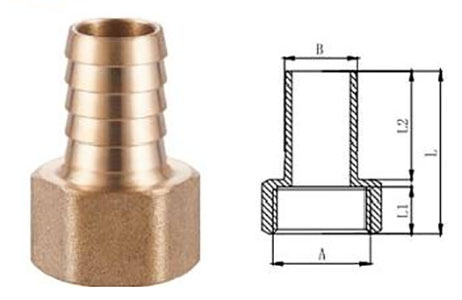

| Tuyau de mamelon (f) | ||||||
| Modèle | A | B | C | L2 | L | Masse (gramme) |
| F-C3014 | F ½" | 8 | 12.5 | 23 | 38 | 35 |
| F ½" | 9 | 12.5 | 23 | 38 | 36 | |
| F ½" | 10 | 12.5 | 23 | 38 | 37 | |
| F ½" | 12 | 12.5 | 23 | 38 | 38 | |
| F ½" | 14 | 12.5 | 23 | 38 | 39 | |
| F ½" | 16 | 12.5 | 23 | 38 | 42 | |
| F ½" | 18 | 12.5 | 23 | 38 | 44 | |
| F ½" | 20 | 12.5 | 23 | 38 | 48 | |
| F ¾" | 14 | 14 | 23 | 39.5 | 57 | |
| F ¾" | 16 | 14 | 23 | 39.5 | 58 | |
| F ¾" | 18 | 14 | 23 | 39.5 | 59 | |
| F ¾" | 20 | 14 | 23 | 39.5 | 71 | |
| F ¾" | 25 | 14 | 23 | 39.5 | 78 | |
| F1" | 20 | 15 | 23 | 41 | 94 | |
| F1" | 25 | 15 | 23 | 41 | 94 | |
| F1 ¼" | 32 | 16 | 33 | 52 | 159 | |
| F1-½" | 40 | 15.5 | 44.5 | 63 | 213 | |
| F2" | 50 | 20 | 55.5 | 75.5 | 372 | |

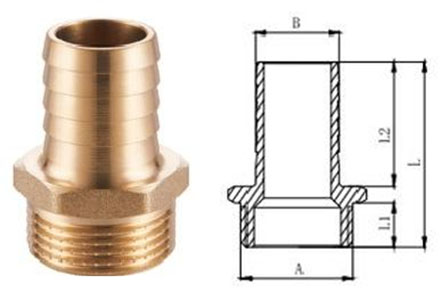

| Tuyau de mamelon (m) | ||||||
| Modèle | A | B | L1 | L2 | L | Masse (gramme) |
| F-C3015 | M ¼" | 10 | 10 | 23 | 38 | 20 |
| M ¼" | 12 | 10 | 23 | 38 | 22 | |
| M ¼" | 14 | 10 | 23 | 38 | 23 | |
| M ½" | 8 | 11 | 23 | 40 | 28 | |
| M ½" | 9 | 11 | 23 | 40 | 32 | |
| M ½" | 10 | 11 | 23 | 40 | 32 | |
| M ½" | 12 | 11 | 23 | 40 | 32 | |
| M ½" | 14 | 11 | 23 | 40 | 34 | |
| M ½" | 16 | 11 | 23 | 40 | 37 | |
| M ½" | 18 | 11 | 23 | 40 | 40 | |
| M ½" | 20 | 11 | 23 | 40 | 43 | |
| M ¾" | 14 | 11 | 23 | 40 | 48 | |
| M ¾" | 16 | 11 | 23 | 40 | 49 | |
| M ¾" | 18 | 11 | 23 | 40 | 54 | |
| M ¾" | 20 | 11 | 23 | 40 | 55 | |
| M ¾" | 25 | 11 | 23 | 40 | 61 | |
| M1" | 20 | 15 | 23 | 45 | 89 | |
| M1" | 25 | 15 | 23 | 45 | 90 | |
| M1" | 32 | 15 | 23 | 45 | 112 | |
| M1-¼" | 25 | 15 | 23 | 45 | 130 | |
| M1-½" | 40 | 19 | 44.5 | 69.5 | 255 | |
| M2" | 50 | 21 | 55.5 | 82.5 | 396 | |

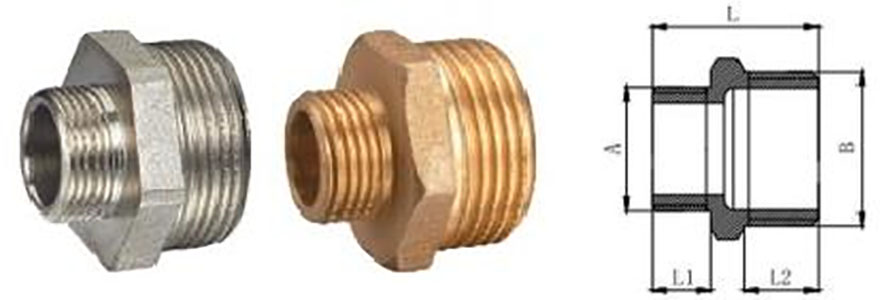

| Bouchon à bride |
|||||
| Modèle | A | B | L1 | L2 | L |
| F-C3016 | M ¼" | M ⅜" | 7.5 | 9 | 21 |
| M ¼" | M ½" | 7.5 | 11 | 23 | |
| M ⅜" | M ½" | 9 | 11 | 24.5 | |
| M ⅜" | M ¾" | 9 | 12.5 | 26.5 | |
| M ½" | M ¾" | 11.5 | 12.5 | 29 | |
| M ½" | M1" | 11.5 | 14 | 30 | |
| M ¾" | M1" | 12 | 14 | 31 | |
| M ½" | M1-¼" | 11.5 | 16 | 33 | |
| M ¾" | M1-¼" | 13 | 16 | 34.5 | |
| M1" | M1-¼" | 13.5 | 16 | 35 | |
| M ½" | M1-½" | 11.5 | 16.5 | 33.5 | |
| M ¾" | M1-½" | 13 | 16.5 | 35 | |
| M1" | M1-½" | 13 | 16.5 | 35 | |
| M1-¼" | M1-½" | 16 | 16.5 | 38 | |
| M ¾" | M2" | 13 | 20 | 39 | |
| M1" | M2" | 14 | 20 | 40 | |
| M1-¼" | M2" | 16 | 20 | 42 | |
| M1-½" | M2" | 16.5 | 20 | 42.5 | |
| M2" | M2-½" | 20 | 25 | 54 | |
| M2" | M3" | 20 | 27 | 57 | |
| M2-½" | M3" | 27 | 25 | 62 | |

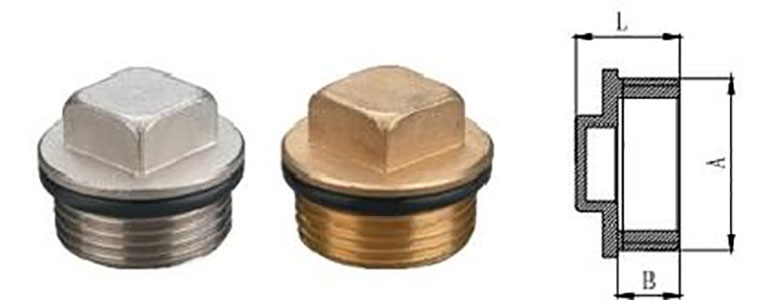

| Bouchon à bride |
||||
| Modèle | Taille | A | B | L |
| F-C3017 | ⅛" | M ⅛" | 7 | 14 |
| ¼" | M ¼" | 7 | 14 | |
| ⅜" | M ⅜" | 7 | 14 | |
| ½" | M ½" | 9 | 17 | |
| ¾" | M ¾" | 11 | 19.5 | |
| 1" | M1" | 11.5 | 21.5 | |
| 1-¼" | M1-¼" | 12.5 | 25.5 | |
| 1-½" | M1-½" | 13 | 28.5 | |
| 2" | M2" | 17 | 34.5 | |
| 2-¼" | M2-¼ | 18.5 | 36 | |
| 2-½" | M2-½" | 20 | 39.5 | |
| 3" | M3" | 24 | 46.5 | |
| 4" | M4" | 28 | 55.5 | |

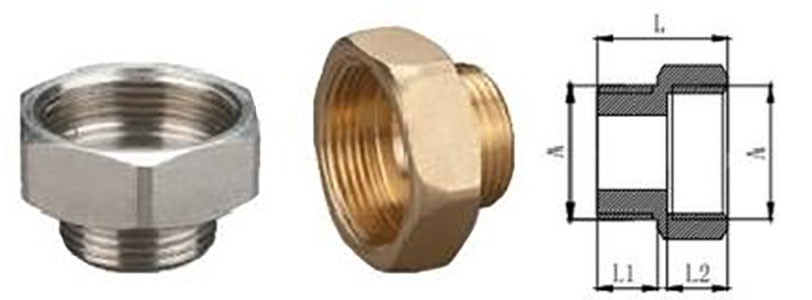

| Égal droit (mf) | |||||
| Modèle | A | B | L1 | L2 | L |
| F-C3018 | ¼" | M ¼" | 8 | 9 | 18.5 |
| ⅜" | M ⅜" | 8.5 | 9 | 18 | |
| ½" | M ½" | 10.5 | 11 | 22.5 | |
| ¾" | M ¾" | 12 | 12.5 | 26.5 | |
| 1" | M1" | 13 | 15 | 30.5 | |
| 1-¼" | M1-¼" | 15 | 16 | 33 | |
| 1-½" | M1-½" | 15.5 | 17 | 35 | |
| 2" | M2" | 19.5 | 20 | 42.5 | |

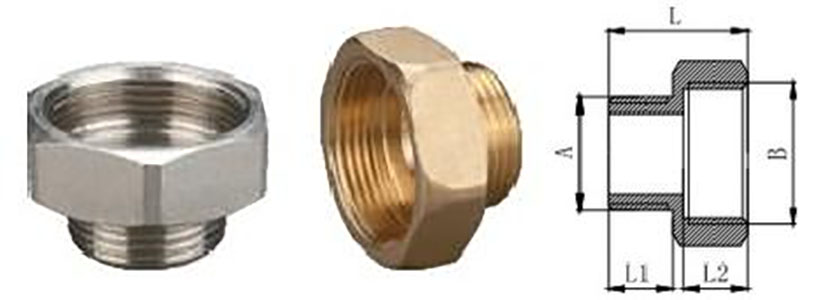

| Réduction droite (MF) | |||||
| Modèle | A | B | L1 | L2 | L |
| F-C3019 | M ¼" | M ⅜" | 8 | 10 | 20 |
| M ¼" | M ½" | 8 | 11 | 21 | |
| M ⅜" | M ¼" | 8.5 | 9 | 19 | |
| M ⅜" | M ½" | 8.5 | 11 | 21.5 | |
| M ½" | M ⅜" | 11 | 8.5 | 21.5 | |
| M ½" | M ¾" | 11 | 12 | 25 | |
| M ½" | M1" | 11 | 15 | 28 | |
| M ½" | M1-¼" | 11 | 16 | 30 | |
| M ¾" | M ½" | 12 | 11 | 24 | |
| M ¾" | M1" | 12 | 14.5 | 29 | |
| M ¾" | M1-¼" | 12 | 16 | 31 | |
| M1" | M ¾" | 13 | 12 | 27 | |
| M1" | M1-¼" | 13 | 16 | 32 | |
| M1" | M1-½" | 13 | 17 | 34 | |
| M1" | M2" | 13 | 19.5 | 38 | |
| M1-¼" | M1-½" | 16 | 17 | 36 | |
| M1-¼" | M2" | 16 | 19.5 | 40 | |
| M1-½" | M2" | 17 | 19.5 | 40.5 | |
| M2" | M1-½" | 19 | 17 | 34 | |
| M2" | M2-½" | 19 | 25.5 | 19 | |

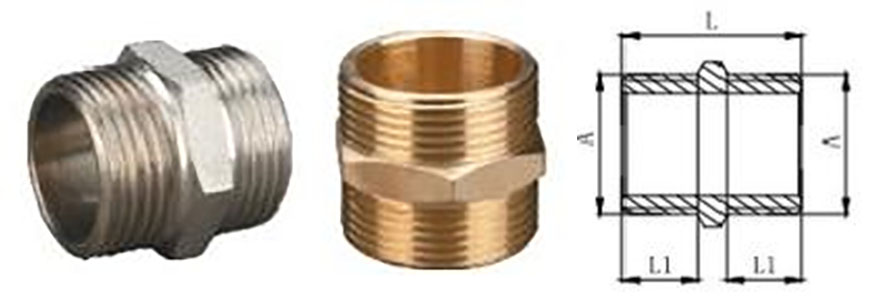

| Un mamelon égal | ||||
| Modèle | Taille | A | L | L |
| F-C3020 | ⅛" | M ⅛" | 8 | 19.5 |
| ¼" | M ¼" | 8.5 | 21 | |
| ⅜" | M ⅜" | 9 | 22.5 | |
| ½" | M ½" | 10.5 | 25.5 | |
| ¾" | M ¾" | 12 | 29 | |
| 1" | M1" | 13 | 31.5 | |
| 1-¼" | M1-¼" | 15 | 35.5 | |
| 1-½" | M1-½" | 16.5 | 39 | |
| 2" | M2" | 19 | 45 | |
| 2-½" | M2-½" | 25 | 58 | |
| 3" | M3 | 27 | 63 | |
| 4" | M4" | 35 | 81 | |
