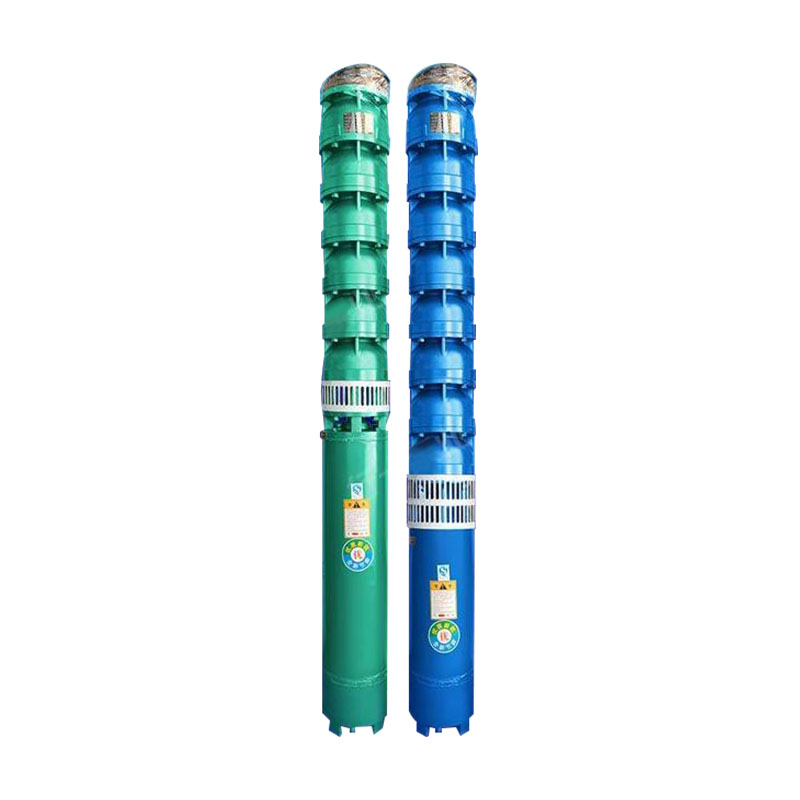

La pompe de puits profond en fonte de 16 pouces de haute qualité de ZEN Machinery est spécialement conçue pour fonctionner dans des puits profonds et peut facilement produire de l'eau à des profondeurs importantes.
La pompe pour puits profonds en fonte est une unité de prise d'eau qui combine un moteur submersible et une pompe submersible.
Intégration directe dans le kit, travail en eau profonde. Principalement utilisé pour l'irrigation des terres agricoles, l'approvisionnement en eau et l'assainissement des villes, des entreprises industrielles et minières.
Peut être utilisé pour développer de l'eau chaude souterraine en dessous de 100 °C, avec une résistance à la chaleur, une résistance à la corrosion, une résistance au vieillissement et d'autres caractéristiques.
Débit : 2 - 1000 m3/h
Charge : 10m - 1000m
Puissance du moteur : 0,55 kW-600 kW
Tension nominale : 380 V/660 V
1. La pompe électrique sous-marine est composée de cinq parties : pompe à eau, moteur, conduite d'eau, câble étanche et interrupteur de commande. Les pompes sont des pompes centrifuges verticales multicellulaires à trois cylindres à aspiration unique.
2. Le moteur submersible utilise une conception humide remplie d'eau de type YQS, remplie d'eau propre dans la cavité, principalement pour refroidir le moteur et lubrifier les roulements. Pendant le fonctionnement, étant donné que les changements de température peuvent entraîner des changements dans le remplissage d'eau, des régulateurs de pression sont installés dans le moteur pour l'étalonnage.
3. Pour empêcher le sable de pénétrer dans le moteur, le moteur supérieur est équipé d'un mécanisme d'étanchéité anti-sable, composé d'un poinçon à sable et d'un joint mécanique, qui forme une structure anti-sable, et l'ensemble du moteur est bien scellé grâce à sa structure scellée.
4. Il y a des trous d'injection d'eau et des trous d'échappement sur le dessus du moteur, ainsi que des trous de drainage en bas.
5. Les butées et les bagues de butée sont installées au bas du moteur et supportent principalement la force axiale de la pompe électrique.
6. L'enroulement du stator du moteur utilise une ligne électromagnétique étanche avec une bonne isolation et des performances imperméables, le rotor utilise une structure de cage de souris.
7. Des pompes sous-marines en acier inoxydable sont utilisées pour la qualité de l’eau corrosive.
| Nombre |
Modèle Diamètre minimum du puits (mm) QJ (débit (m3/h) - pression d'écoulement (m)/niveau de la roue |
Pompe pour puits profonds | Moteur électrique sous-marin | Vitesse de rotation | diamètre du tuyau de sortie |
Conformité aux spécifications du câble |
Diamètre extérieur maximum de la pompe |
|||
| Hauteur | Poids | Pouvoir | Hauteur | Poids | ||||||
| (mm) | (kg) | (kW) | (mm) | (kg) | (tr/min) | (") |
|
(mm) | ||
| 1 | 400QJ400-50/1 | 640 | 100 | 90 | 1714 | 507 | 2900 | 8 | 3×50 | 377 |
| 2 | 400QJ500-20/1 | 640 | 100 | 45 | 1141 | 170.6 | 3×16 | |||

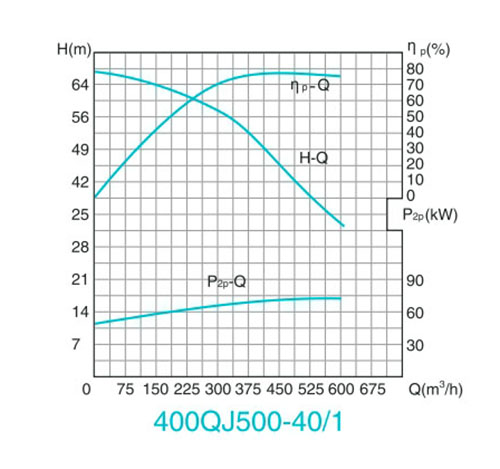

| 3 | 400QJ500-40/1 | 640 | 100 | 90 | 1714 | 507 | 3×50 | |||
| 4 | 400QJ500-80/2 | 1230 | 200 | 185 | 2244 | 688 | 3×120 | |||
